벽은 복잡한 객체로서 다양한 스타일 및 하위 스타일의 영향을 받습니다. 특정 하위 스타일을 참조하는 벽 스타일을 도면으로 가져올 때에는 필요한 하위 스타일도 모두 함께 가져오게 됩니다.
벽 스타일
명명 규칙
이름 자체에 벽 구조에 대한 정보를 실제로 이용할 수 있을 만큼 포함해야 합니다. 이렇게 하면 긴 리스트에서 벽 구조를 설명하지 않아도 벽 스타일을 보다 쉽게 구분할 수 있습니다. 리스트의 첫 번째 구성요소는 주 구조 구성요소이며 리스트의 마지막 구성요소는 보통 마감 구성요소입니다.
<구성요소 이름>-<소수 단위 크기> <구성요소 이름>-<소수 단위 크기>...
벽 스타일 이름의 예
| 벽 스타일 설명 | 이름 예 |
|---|---|
| 벽 구조: 5/8” 석고보드 내부 마감, 3 1/2” 목재 샛기둥, 1/2” 거푸집널, 1” 공기 갭, 3 5/8” 벽돌 단판 | 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625 |
| 벽 구조: 5/8” 3 1/2” 목재 샛기둥 양쪽 면을 석고보드 내부 마감 | 샛기둥-3.5 GWB-0.625 양쪽 면 |
| 벽 구조: 5/8” 가변 폭 목재 샛기둥 양쪽 면을 석고보드 내부 마감 | 샛기둥-X GWB-0.625 양쪽 면 |
벽 스타일 모범 사례

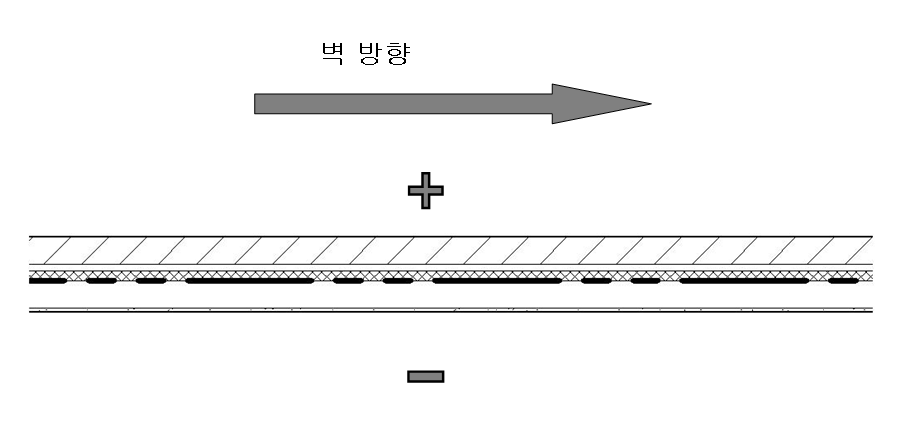

- 벽은 방향이 있고 외부 및 내부 면이 있는 것으로 간주되어야 합니다. 벽의 외부 면 또는 양수 면은 왼쪽에서 오른쪽으로 놓은 벽의 맨 위입니다. 벽 구성요소는 색인 순서가 외부에서 시작하여 내부에서 끝나도록 정의해야 합니다. 벽의 가장 외부에 에 있는 구성요소에는 색인 할당값으로 1(일)이 있어야 하고 가장 내부에 있는 구성요소에는 가장 큰 색인 할당값이 있어야 합니다.
- 구성요소의 모서리 간격띄우기를 지정할 때 값은 항상 구성요소의 가장 내부 모서리에 있어야 합니다.
- 구성요소의 폭은 항상 양수 값이어야 합니다.
- 벽 우선순위는 표준화해야 하고 기존 AutoCAD Architecture 2023 toolset 규칙을 기반으로 해야 합니다.
- 모든 벽 구성요소에 재료를 지정해야 합니다.
- 벽 구성요소의 평면 화면표시는 보통 도면 기본 설정을 준수하도록 설정해야 합니다. 가장 좋은 방법은 벽 구성요소에 재료를 지정하고 라인워크 및 해치 패턴 매개변수를 평면 화면표시 설정에서 재료별로 설정하는 것입니다. 주: Architectural Desktop 2004에서 재료 정의가 도입되기 전에는 벽 스타일 구성요소를 내포된 도면층으로 지정하고 색상, 선 유형, 선 가중치 및 플롯 스타일 설정을 BYLAYER로 설정하는 것이 일반적이었고, 또한 권장 사항이었습니다. 이 방법은 기술적으로 AutoCAD Architecture 2023 toolset에서 여전히 유효하지만 극히 일부 예외 상황(항목을 지정된 도면층에 두고 배경 도면에 적합한 색상을 지정하고자 하는, AutoCAD를 사용하는 컨설턴트에게 평면 화면표시를 내보낼 때 자주 사용되는 평면 스크리닝됨 화면표시 표현 등)을 제외하고는 권장되지 않습니다.
- 벽 구성요소의 모형 화면표시는 도면 기본값으로 설정하여 비직각 뷰로 볼 때의 벽 색상과 해칭을 재료 지정으로 결정할 수 있도록 해야 합니다.
- 벽 스타일은 분류되어야 합니다. 이렇게 하면 더 많은 화면표시 컨트롤 옵션은 물론 나중에 보다 유연한 일람표 작성 및 태그 지정을 수행할 수 있습니다. 주: Uniformat II 분류 정의는 AEC ContentStyles 경로에 있는 Uniformat II Classifications (1997 ed).dwg 파일에서 제공합니다. 이 분류 정의는 매우 포괄적이며 대부분의 경우 균일한 표준에 따라 AutoCAD Architecture 2023 toolset 객체 스타일의 유형을 모두 분류하는 데 유용합니다.
- 하나 이상의 두드러진 내부 치수점이 있는 벽(예: 구조 구성요소의 외부)에는 이러한 내부 치수점이 치수 열의 벽 스타일 구성요소 탭에 지정되어 있어야 합니다. 이렇게 하면 AEC 치수를 더 정확히 적용할 수 있습니다.
- 벽 구성요소는 “구성요소” 탭의 “유형” 열에서 “구조” 또는 “비구조”로 지정되어야 합니다. 이렇게 하면 AEC 치수를 보다 효과적으로 사용할 수 있습니다.
- 벽의 내부 및 외부 면은 더 정확한 AEC 치수 기입을 할 수 있도록 벽 스타일 정의의 일부로 지정되어야 합니다.

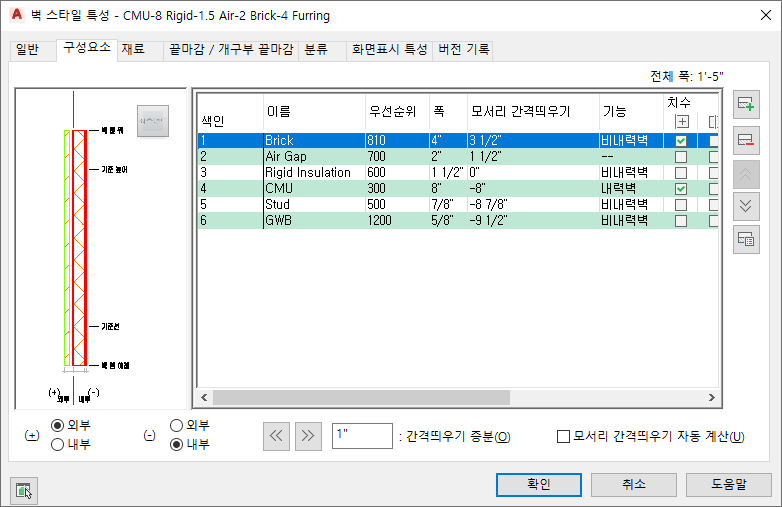

AEC 치수로 정확한 치수를 기입하기 위해 다음 이미지의 벽에는 “구조” 또는 “비구조” 유형으로 지정된 구성요소가 있습니다. 벽의 치수점 및 외부/내부 면도 지정되어 있습니다.
벽 끝마감 스타일
벽 끝마감 스타일은 특정 벽 스타일에 사용하며 벽 개구부 끝마감 스타일의 일부로 개구부 조건은 물론 실제 끝 조건을 정의하는 데 사용할 수 있습니다.
명명 규칙
벽 끝마감 스타일 이름은 지정하려는 조건을 나타내도록 벽 끝마감 스타일을 적용하는 벽 스타일에 따라 지정해야 합니다.
<연관된 벽 스타일>(<끝 조건><색인>)
벽 끝마감 스타일 이름의 예
| 벽 끝마감 스타일 설명 | 이름 예 |
|---|---|
| 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625 벽 스타일의 첫 번째 끝 조건 정의 | 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625(End1) |
| 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625 벽 스타일의 가능한 두 번째 끝 조건 정의 | 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625(끝2) |
| 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625 벽 스타일의 잼 조건 정의 | 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625(잼1) |
벽 끝마감 모범 사례
- 각 구성요소에 대해 끝마감을 그립니다. 정의된 끝마감이 없는 구성요소는 다른 구성요소의 끝마감이 발견되면 바로 마무리됩니다. 이런 이유로 벽의 끝마감을 적용한 위치에서 마무리할 구성요소를 제외한 모든 구성요소 각각에 대해 완전한 끝마감을 그려야 합니다.
- 끝마감을 벽 방향에 수직으로 적용합니다. 각 끝마감의 끝점은 끝마감을 의도적으로 기울인 경우를 제외하고 보통 끝점을 연결하는 가상의 선이 벽 모서리에 수직이 되도록 그립니다.
- 일반적으로 가변 폭 구성요소의 벽 끝마감은 정의하지 않는 것이 좋습니다. 구성요소의 폭이 변경되면 폭의 변경 내용을 반영하기 위해 그와 연관된 끝마감이 조정됩니다. 하지만 끝마감의 비율은 유지되므로 끝 효과에 대한 왜곡이 발생합니다.
벽 개구부 끝마감 스타일
벽 개구부 끝마감 스타일은 벽에 삽입하는 문, 창, 개구부 및 조합창/문에 적용되며 개구부의 헤드, 잼 및 씰 조건에 적용되는 벽 끝마감 스타일 집합으로 구성됩니다.
벽 개구부 끝마감 스타일 명명 규칙
벽 개구부 끝마감 스타일에 대한 명명 규칙은 벽 끝마감 스타일의 명명 규칙과 유사합니다.
<연관된 벽 스타일>(개구부<색인>)
벽 개구부 끝마감 스타일 이름의 예
| 벽 개구부 끝마감 스타일 설명 | 이름 예 |
|---|---|
| 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625 벽 스타일의 벽 개구부 끝마감 스타일 | 샛기둥-3.5 벽돌-3.625 거푸집널-0.5 공기-1 GWB-0.625(개구부1) |
벽 마무리 그룹 정의
벽 마무리 그룹을 정의하면 다른 마무리 그룹에서 벽에 부착된 객체가 특별한 이유가 없는 한 현재 마무리 그룹으로 이동하거나 복사됩니다. 성능 문제가 발생하지 않는 한 호스트 도면과 외부 참조 도면 간의 마무리를 기본적으로 설정해야 합니다. 벽 마무리 그룹 정의에 대한 명명 규칙은 없습니다.
벽 수정자 스타일
벽 수정자는 보통 먼저 2D 폴리선을 작성한 다음 이 폴리선을 벽 수정자로 변환하여 “즉시” 작성할 때 가장 유용합니다. 이 프로세스가 수행되는 동안 형상으로 작성된 새 수정자 스타일에 지정할 이름을 묻는 메시지가 표시됩니다. 수정자 스타일에 의해 수정자 자체의 쉐이프에 대한 최소 정보가 정의됩니다. 현재 벽 수정자 스타일의 명명 규칙이나 사용 규칙은 없습니다.
팔레트 기반 벽 도구
팔레트 기반 도구에 지정할 수 있는 유일한 벽 기반 스타일은 벽 스타일 자체입니다. 하지만 벽 스타일을 사용하면 벽 스타일에 사용하는 벽 끝마감 스타일이나 벽 개구부 끝마감 스타일 등의 모든 하위 스타일도 자동으로 벽 스타일과 함께 사용됩니다. 또한 도구를 카탈로그에 저장하기 전에 기본값으로 설정할 것을 고려해 볼 수 있는 도구 특성이 몇 가지 있습니다.
- 자리맞추기: 외부 벽의 경우 보통 기준선은 벽 구조 내의 중요 치수 위치에서 정의됩니다. 이러한 경우 도구의 자리맞추기 특성을 사전에 “기준선”으로 설정하면 좋습니다.
- 마무리 그룹 정의: 다른 유형의 벽과 함께 마무리하면 안 되는 벽을 정의한 경우 이 벽과 함께 삽입하는 마무리 그룹 정의를 사전에 설정할 수 있습니다. 주의: 벽 마무리 그룹 정의를 사전에 설정하려면 먼저 마무리 그룹 정의가 있는 라이브러리 도면을 지정한 다음 사용할 마무리 그룹을 정의해야 합니다. 현재 도면에 이미 마무리 그룹이 있더라도 정의 위치를 지정하지 않는다면 사용되지 않습니다.

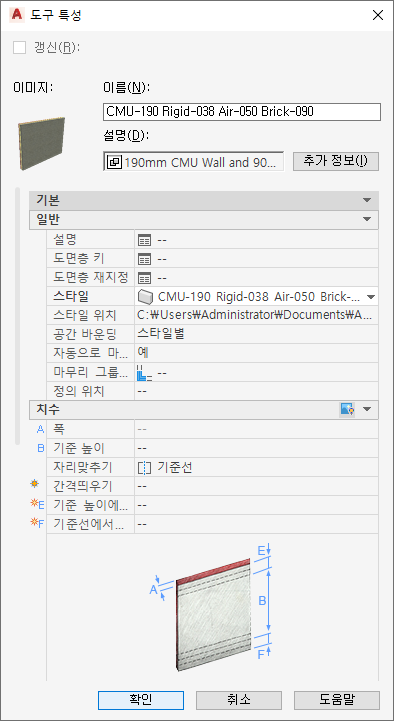

기본 마무리 그룹 정의 및 자리맞추기를 설정하기 위한 벽 도구 사전 설정
