이 AutoCAD Mechanical 2023 도구 세트 릴리즈의 새로운 기능에 대해 알아봅니다. 기술에 관한 자세한 정보는 릴리즈 정보를 참고하십시오.
품질 개선 사항
WBLOCK: WBLOCK 명령을 사용하여 저장된 구멍 도표가 포함된 도면에 더 이상 충돌이 발생하지 않습니다.
도면층 객체 설정: AutoCAD에서 WBLOCK으로 저장된 도면에서 도면층 설정 대화상자를 여는 경우 더 이상 치명적 오류가 표시되지 않습니다.
파일 열기: Autodesk Fusion 360에서 저장된 도면을 여는 경우 더 이상 충돌이 발생하지 않습니다.
도구 팔레트: 도구 팔레트에서 분해 및 배치하도록 선택한 블록이 더 이상 충돌을 일으키지 않습니다.
기호 대화상자: 이제 충돌을 일으키지 않고 다양한 AutoCAD Mechanical 기호 대화상자를 사용할 수 있습니다.
파워 조작기: 음영처리 비주얼 스타일에서 AMMANIPULATE 명령을 사용하면 더 이상 충돌이 발생하지 않습니다.
- 이제 "치수 스타일에 링크" 옵션은 단면선과 같은 기호에 대한 비교 결과에 영향을 주지 않습니다.
- COMPAREPROPS 시스템 변수 설정이 변경되면 이제 단면선이 비교 결과에 올바르게 표시됩니다.
- COMPAREPROPS 시스템 변수 설정이 변경되면 표준 부품 및 피쳐에 이제 올바른 비교 결과가 표시됩니다.
스냅: 이제 "참조" 및 "2점의 중간점"과 같은 스냅 명령 옵션이 제대로 작동합니다.
데이터 손상: 손상된 특정 Mechanical 구조 도면을 열 때 표준 부품이 더 이상 제거되지 않고 올바르게 표시됩니다.
도구 팔레트: 이제 도구 팔레트에서 추가할 때 분해된 블록의 지시선 주 부분이 올바른 위치에 배치됩니다.
내부화된 도면: 이제 내부화된 언어로 작성된 도면에 도면 작성 언어에 대한 올바른 정보가 표시됩니다.

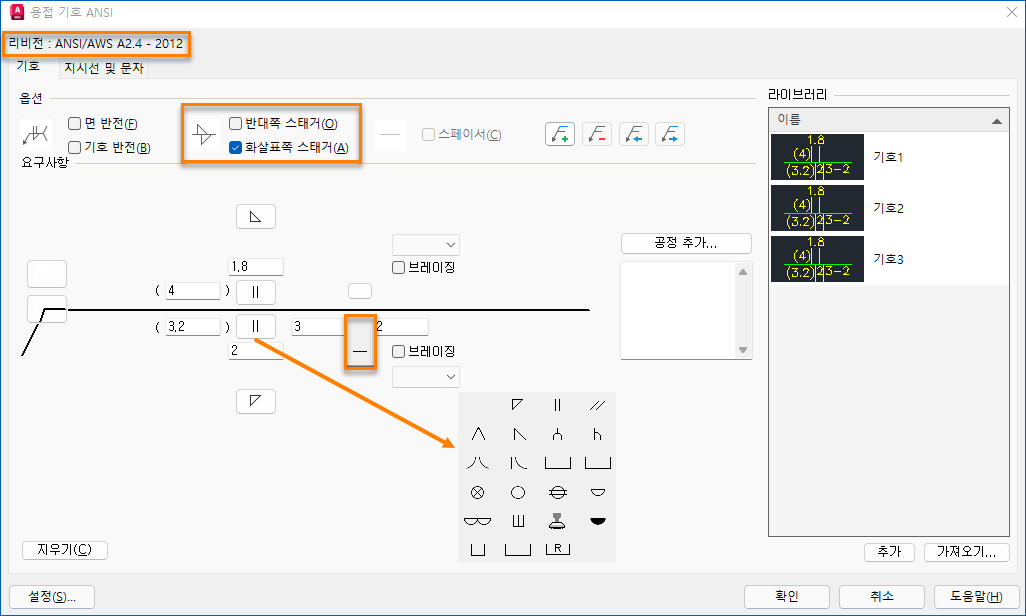

용접 기호: ANSI 표준의 U 그루브 및 J 그루브 용접 유형에 겹치는 부분이 표시되지 않습니다.
프로파일: 이제 AutoCAD Mechanical 프로파일 바로 가기를 편집한 후 AutoCAD Mechanical 프로파일이 올바르게 시작됩니다.
외부 파일 대화상자: 구조 워크플로우의 외부 파일 대화상자에 이제 겹치는 부분이 표시되지 않고 예상대로 작동합니다.
블록: 블록 팔레트의 즐겨찾기 리스트에 추가할 때 Mechanical 객체가 포함된 블록이 이제 올바른 동작을 표시합니다.
표준 컨텐츠: 이제 JIS 표준의 U자형에 올바른 치수가 표시됩니다.
추가 개선 사항
블록 삽입: 블록 재정의 대화상자는 지정된 블록 이름이 도면에 이미 있는 경우 블록의 이름을 변경하는 옵션을 제공합니다.
옵션 대화상자: 옵션 대화상자를 닫거나 취소하려고 할 때 변경된 사항을 저장할지 취소할지 묻는 새 작업 대화상자가 표시됩니다.
격리 모드: 이제 격리 모드를 종료할 때 객체 선택이 유지됩니다.
새 도면: 시작 탭의 새 드롭다운 위에 마우스를 놓으면 사용될 도면 템플릿 파일의 이름과 함께 툴팁이 표시됩니다.
CER(고객 오류 보고): 이제 오류 보고서가 생성될 때 이메일 주소가 자동으로 입력됩니다.
다중 코어 배경 게시: 배경 게시를 사용하여 다중 시트 PDF 파일을 게시할 때 이제 게시 옵션 "하이퍼링크 포함"이 지원됩니다.
