미리 정의된 도면층 및 해당 도면층에 지정된 객체의 리스트입니다.
| 도면층 | 정의 |
|---|---|
| AMC_Contour |
객체에 매핑: 윤곽선 1; 윤곽선 2; 윤곽선 3; 윤곽선 4 |
| AMC_Centerline |
객체에 매핑: 중심선; 중심선, 좁은; 구멍 원; 구멍 원, 좁은; 기어 코그휠에 대한 참조 원; 기어 코그휠에 대한 참조 원, 좁은 |
| AMC_Break_Line |
객체에 매핑: 짧은 구분선, 이탈선 |
| AMC_Thread |
객체에 매핑: 스레드 선 |
| AMC_Hidden |
객체에 매핑: 은선, 은선, 좁은 |
| AMC_Construction |
객체에 매핑: 구성선 |
| AMC_Section_Line |
객체에 매핑: 단면/평면선 보기 |

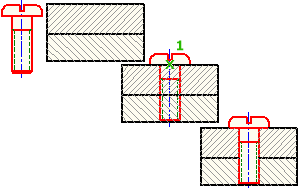

| AMC_Contour_BHII | :숨기기 상태에서 기본 객체 및 겹치는 객체를 보이지 않게 하는 윤곽선을 그리기 위해 예약된 도면층입니다. 예를 들어 컨텐츠 편집기에서 AMC_Contour_BHII 도면층에 나사 윤곽선을 배치하는 경우 나사를 도면에 삽입할 때 선이나 해치 같은 기본 객체와 겹치는 객체가 나사 윤곽선에 의해 숨겨집니다. |

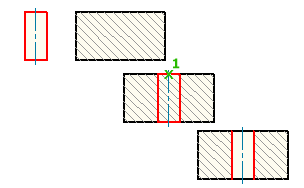

| AMC_Contour_BHIU | 숨기기 상태 중에 기본 객체를 보이지 않게 하고, 겹치는 객체는 그대로 두는 윤곽선을 그리기 위해 예약된 도면층입니다. 예를 들어 컨텐츠 편집기에서 AMC_Contour_BHIU 도면층에 구멍 윤곽선을 배치하는 경우 구멍을 도면에 삽입할 때 선이나 해치 같은 기본 객체가 구멍 윤곽선에 의해 숨겨집니다. 겹치는 객체는 계속 표시됩니다. |
| AMC_Dimension |
객체에 매핑: 치수선/치수보조선 |
| AMC_Text_Medium |
객체에 매핑: 중간 크기 문자 |
| AMC_Contour_BHII_Invisible |

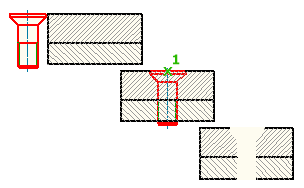

 예를 들어 컨텐츠 편집기에서 AMC_Contour_BHII_Invisible 도면층에 나사 윤곽선을 배치하는 경우 나사를 도면에 삽입할 때 선이나 해치 같은 기본 객체와 겹치는 객체가 나사 윤곽선과 마찬가지로 표시되지 않습니다. |
| AMC_Contour_BHIU_Invisible |

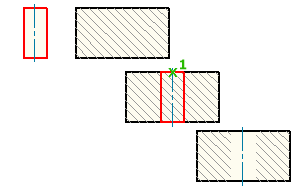

 예를 들어 컨텐츠 편집기에서 AMC_Contour_BHIU_Invisible 도면층에 구멍 윤곽선을 배치하는 경우 구멍을 도면에 삽입할 때 선이나 해치 같은 기본 객체와 구멍 윤곽선이 표시되지 않습니다. 겹치는 객체는 계속 표시됩니다. |
