Civil 3D 도면에는 엄청나게 많은 양의 프로젝트 데이터가 수반되는 경우가 많습니다. 따라서 이러한 양의 프로젝트 파일과 보고서를 관리하는 것은 매우 어려울 수 있습니다.

이번 달의 해 본 적이 있으십니까 문서에서는 Civil 3D의 Project Explorer 기능에 대해 좀 더 자세히 알아보겠습니다. Project Explorer는 상당히 새로운 기능이므로 지금이 Project Explorer를 사용하여 워크플로우를 간소화하는 방법을 배울 적기입니다.

Project Explorer에 대한 자세한 내용은 Civil3D Project Explorer 온라인 도움말을 참조하십시오.

매월 Autodesk는 Civil 3D의 유용한 기능 또는 워크플로우를 소개합니다. 새로운 기능과 기존 기능에 대해 잠시 살펴보면서 여러분과 팀의 생산성을 더 높이는 동시에 Civil 3D에 대한 경험을 향상할 수 있는 기능을 파악해 보겠습니다.

다뤘으면 하는 기능이 있습니까? 댓글에 적어 주십시오.

정의

ENUProject Explorer는 Civil 3D 프로젝트 파일 및 데이터를 관리하기 위한 일체형 허브입니다. 이 확장 기능은 Civil 3D 설계를 이해하기 위한 간소화된 접근 방식을 제공하며 사용자가 도면 데이터를 검토, 검증, 보고, 내보내기 및 편집할 수 있도록 지원합니다.

Project Explorer를 사용하면 설계를 보다 잘 이해하고 프로젝트 이해 관계자에게 기하학적 정보를 보다 효율적으로 배포할 수 있습니다.

이 기능을 사용해야 하는 이유

Project Explorer는 프로젝트 데이터를 관리하고 쉽게 액세스할 수 있는 중앙 허브의 역할을 합니다. 다음은 Project Explorer를 활용하여 프로젝트 워크플로우를 간소화할 수 있는 몇 가지 방법입니다.

• Project Explorer를 사용하면 중요한 프로젝트 데이터에 대한 액세스 및 탐색을 간소화할 수 있습니다.
• 프로젝트 데이터 탐색, 검토 및 설계 모형 편집을 간소화할 수 있습니다.
• 설계 기준 경고를 보다 쉽게 검색하고 평가하여 설계 표준을 충족하도록 지원합니다.
• 납품 요구사항을 충족하는 데 도움이 되는 사용자 보고서 및 테이블을 효율적으로 생성할 수 있습니다.

어디에서 찾을 수 있습니까?

설치 후 Project Explorer 윈도우는 Civil 3D 리본의 애드인 탭 아래에 있습니다. 명령 프롬프트에 “ProjectExplorer”를 입력하여 Project Explorer 제품에 액세스할 수도 있습니다.

Project Explorer 학습 경로를 방문하여 Civil 3D 내에서 Project Explorer를 사용하여 설계 프로세스를 간소화하는 방법을 알아보십시오.

Project Explorer 윈도우에서 작업하기

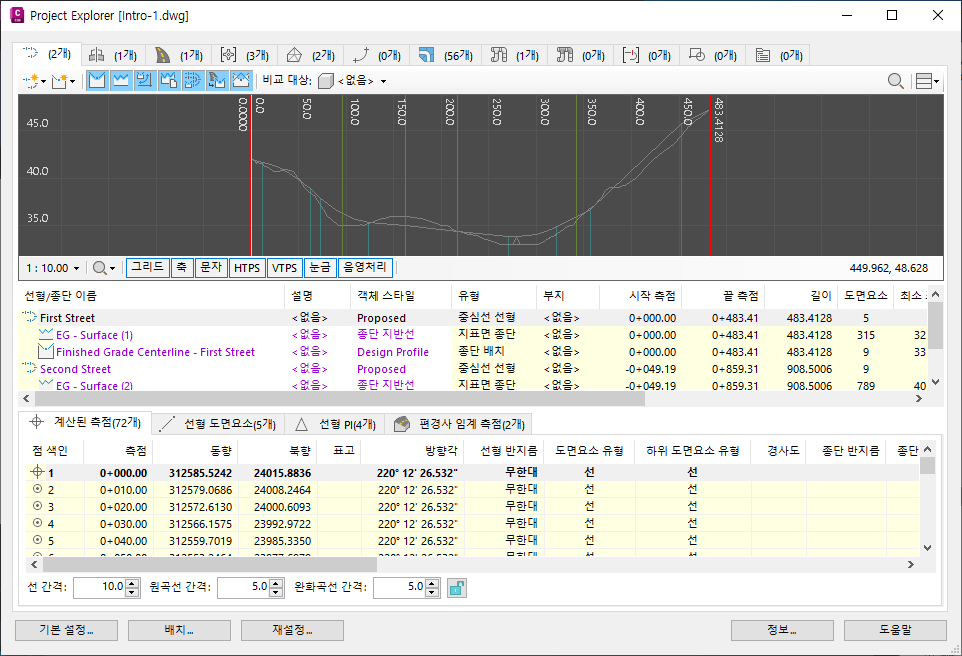

Project Explorer 윈도우에는 Civil 3D 모형에서 사용된 라이브 지오메트리 프로젝트 데이터가 표시됩니다. 프로젝트 데이터를 수정하거나 모형에 추가하면 Project Explorer 윈도우에 표시된 컨텐츠가 자동으로 업데이트됩니다. 프로젝트 데이터가 윈도우에 표시되는 방식을 보다 잘 제어하기 위해 윈도우를 사용자화할 수 있습니다.

Project Explorer 윈도우에는 Civil 3D 모형에서 사용된 라이브 지오메트리 프로젝트 데이터가 표시됩니다. 프로젝트 데이터를 수정하거나 모형에 추가하면 Project Explorer 윈도우에 표시된 컨텐츠가 자동으로 업데이트됩니다. Project Explorer 윈도우에서 요소를 선택하고 Ctrl 버튼을 눌러 AutoCAD 뷰포트에서 요소를 강조 표시할 수 있습니다. 프로젝트 데이터가 윈도우에 표시되는 방식을 보다 잘 제어하기 위해 템플릿 기반 접근 방식을 사용하여 윈도우를 사용자화합니다.

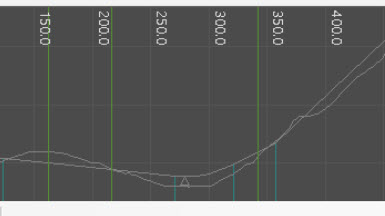

Project Explorer에서 동적 종단 및 횡단 뷰를 사용하면 설계를 보다 효율적으로 검토할 수 있습니다. 또한 다중 객체 편집을 지원하므로 Civil3D에서 여러 설계를 변경하는 프로세스를 간소화할 수 있습니다.

보고서 및 스프레드시트 작성

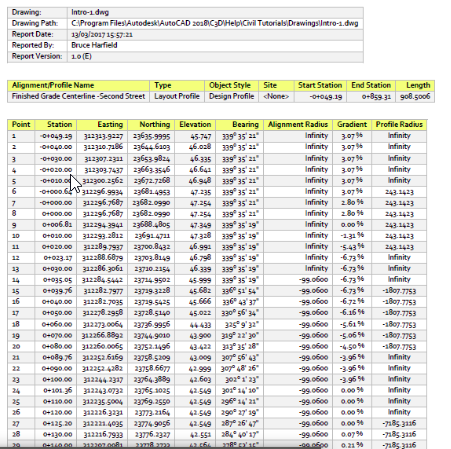

Project Explorer를 사용하여 프로젝트 데이터에서 테이블, 보고서 및 스프레드시트를 신속하게 생성할 수 있습니다. 워크플로우는 배치 스타일, 테이블 스타일 및 보고서 스타일을 사용하여 완전히 템플릿으로 구동됩니다.

빠른 보고서 윈도우를 사용하여 보고서와 스프레드시트를 생성할 수 있습니다. 빠른 보고서 기능을 사용하려면 우선 Project Explorer 윈도우의 객체 리스트 창에서 하나 이상의 객체를 선택한 다음 마우스 오른쪽 버튼 클릭 메뉴에서 파일에 대한 빠른 보고서 옵션을 선택합니다.

Civil 3D 데이터에서 AutoCAD 도면 작성

도면의 컨텐츠 및 범위를 보다 잘 제어하려면 2D AutoCAD 도면을 빠른 내보내기를 사용하여 Project Explorer에서 생성하거나 객체 세트를 사용하여 생성합니다.

객체 세트 사용

Project Explorer 윈도우의 객체 세트 탭을 사용하면 여러 테이블, 보고서 및 스프레드시트를 자동으로 생성할 수 있습니다. 객체 세트 사용은 도면에서 보고서 생성을 자동화하는 동안 특히 유용할 수 있습니다. 동작은 각 객체 세트와 연관될 수 있으며 수동 또는 동적으로 트리거될 수 있습니다.

일반적으로 객체 세트는 미리 구성된 보고서, 스프레드시트, AutoCAD 도면 또는 AutoCAD 테이블의 생성을 자동화하는 데 사용되며, 사용되는 스타일, 필터 및 출력 지침의 정확한 조합이 생성된 파일 또는 테이블의 배치와 컨텐츠를 제어합니다.

예를 들어, 미리 구성된 스타일 및 파일 경로를 사용하여 보고서 파일을 작성하는 데 보고서 생성 작업을 사용할 수 있습니다.

또한 객체 세트는 Civil 3D 설계 컨텐츠에 다시 링크된 동적 AutoCAD 테이블을 작성하는 데에도 사용할 수 있습니다.

버전 컨트롤

Project Explorer를 사용하여 현재 도면에서 모든 보고서 또는 스프레드시트 파일 생성 이벤트를 쉽게 관리할 수 있습니다. 버전 컨트롤 윈도우에서 각 파일에는 파일에 기록하거나 Project Explorer를 사용하여 검토할 수 있는 버전 및 개정 번호가 지정됩니다.

현재 도면에서 생성된 모든 스프레드시트 및 보고서의 이력을 검토하려면 Project Explorer 내의 주 객체 세트 도구막대에서 이력 보기 버튼을 클릭합니다.

각 파일 이벤트에 대해서는 다음과 같은 정보가 나열됩니다.

• 출력 파일 이름
• 파일을 생성한 사용자의 이름
• 파일이 생성된 날짜와 시간
• 파일에 지정된 버전 번호 및 개정 번호 - 버전 및 개정 번호가 증가되는 방식은 Project Explorer 기본 설정 윈도우에서 제어됩니다.
• 파일이 나열된 경로에 여전히 있는 경우, 최신 양식의 파일 크기
• 생성된 파일의 출력 경로
• 출력 파일이 생성된 객체 세트(있는 경우) - 파일이 객체 세트 대신 빠른 보고서 옵션을 사용하여 생성된 경우, 이는 이 열에 표시됩니다.
