공차 누적을 작성하는 경우 화면표시 오른쪽에 공차 분석 패널이 나타납니다. 패널 화면표시를 전환해 모든 누적에 대한 개별 누적 상세 정보 및 요약 정보를 표시할 수 있습니다.

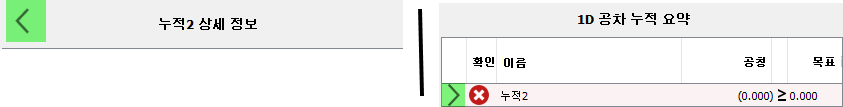

상세 정보 패널의 상단에서 < 기호를 선택하면 모든 누적에 대한 정보가 포함된 요약 패널이 표시됩니다. 요약 패널에서 누적 옆에 있는 > 기호를 선택하면 상세 정보 패널로 돌아가 선택한 누적에 대한 정보가 표시됩니다.
1D 공차 누적 요약 패널

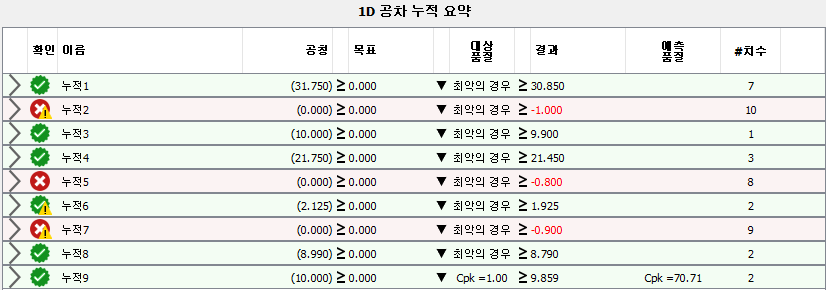

다음 이미지는 여러 누적을 표시하는 요약 패널입니다. 각 누적에는 사용자 정의 이름이 있습니다.
- 누적의 상세 정보를 편집할 수 있습니다. 또한 행에서 > 아이콘을 선택해 상세 정보를 편집할 수도 있습니다.
- 누적 이름을 바꿉니다. 이름 필드를 선택해 이름을 변경할 수도 있습니다.
- 누적을 삭제합니다. 이 워크플로우는 누적을 삭제할 수 있는 유일한 방법입니다.
- >: 클릭하면 선택한 누적의 상세 정보 패널로 전환됩니다.
- 확인: 초록색 원 안의 선택 표시는 분석 목표를 달성했음을 나타냅니다. 빨간색 원 안에 X가 표시되면 목표를 달성하지 못한 것입니다. 노란색 삼각형 안에 느낌표가 표시된 경우는 누적에 2D 또는 3D 영향이 있을 수 있음을 나타냅니다.
- 이름: 누적 이름이 표시된 편집 가능한 필드입니다. 공차 분석에서는 각 학습 누적 뒤에 번호를 순차적으로 붙여 이름을 지정합니다. 이름을 해당 공차 연구를 설명하는 이름으로 변경하는 것이 좋습니다.
- 공칭: 누적 분석이 정의되는 선택한 항목 사이의 공칭 거리입니다. 목표 정의에 속하는 경우에는 값이 괄호 없이 표시됩니다. 예를 들어 대칭 ± 또는 고유한 +/- 값을 사용하여 공칭에 대한 목표의 상한 및 하한을 정의하는 경우가 해당됩니다. 목표에 언급된 다른 유형의 경우 공칭값은 참조용으로만 포함되며 괄호 안에 표시됩니다.
- 목표 유형: 공칭 오른쪽의 레이블이 지정되지 않은 편집 가능한 필드로 누적의 상위 및 하위 목표를 정의하는 여러 가지 방법을 선택할 수 있습니다. 대부분의 공차 누적은 틈새 맞춤을 위해 수행되므로 모든 새 누적의 기본 유형은 0 이상이고 목표의 값은 0입니다. 목표 열 왼쪽에 있는 기호를 클릭하면 다음 옵션이 포함된 드롭 리스트가 확장됩니다.
- 대칭: 공칭값에 상대적으로 적용되는 좌우 값입니다.
- 양수/음수: 공칭값에 상대적으로 적용되는 비대칭 값입니다.
주: +/+ 및 -/- 정의도 지원됩니다.
- 한계: 공칭값과 상관없이 목표에 대한 절대 상한 및 하한을 정의할 수 있습니다.
- 상한: 단일 상한을 정의합니다.
- 하한: 단일 하한을 정의합니다.
- 목표: 앞에서 설명한 대로 누적 결과의 한계를 정의하기 위해 목표 유형과 관련된 공차 값을 선택할 수 있는 편집 가능한 필드입니다. 목표 유형에 설명된 대로 모든 새 누적의 기본 목표는 0 이상입니다.
주: 숫자 정밀도는 값 상자에 입력한 자릿수에 의해 결정됩니다. 소수 없이 0을 입력하면 정밀도가 변경되지 않습니다. 숫자 배치는 입력한 기호 및 값에 의해 결정됩니다. 공차 분석에서는 숫자의 값 및 기호를 평가해 +/-의 상한 및 하한 세그먼트와 한계 목표 유형에 해당 값을 배치해야 할지 결정합니다. 기호를 입력하지 않으면 편집이 복원되기 전에 해당 필드에 지정된 기호가 적용됩니다.
- 대상 품질: 열 왼쪽에 있는 드롭 리스트를 선택해 수행할 분석 유형을 정의할 수 있는 편집 가능한 필드입니다. 다음 대상 품질 옵션을 선택할 수 있습니다.
- 최악의 경우: 학습에 포함된 모든 누적 거리 치수가 동시에 최소 또는 최대 한계에 있다고 가정합니다.
- RSS: RSS(Root Sum Squared)는 누적과 관련된 일부 치수가 동시에 한계에 있다는 가정을 기준으로 치수 조합을 계산하는 통계 방법입니다. 이 접근 방식과 다음 섹션에서 설명하는 보다 일반적인 통계 접근 방식은 RSS가 적용된 각 치수의 품질 수준이 계산된 결과와 동일하다고 가정한다는 점에서 크게 다릅니다. 또한 공차 분석은 연관된 공차의 RSS 조합을 계산하기 전에 부품 간 틈새로 인한 조립품 전환과 데이텀 참조 프레임에서 기준 피쳐에 적용된 재질 수정자로 인한 데이텀 전환을 최악의 경우 효과(하나의 극단값에서 다른 극단값으로 전환)로 취급합니다.
- 통계: 통계는 RSS 분석에 사용되는 동일한 원칙을 기반으로 합니다. 통계에는 부품 치수에 대해 가정한 내용에 상관없이 누적에 대해 대상 품질 레벨을 정의할 수 있다는 이점이 있습니다. 이 옵션 역시 조립품 및 데이텀 전환과 관련된 틈새를 균일하게 분포되는 통계 요인으로 취급합니다. 다음 메트릭은 통계 분석을 위한 대상 품질 수준을 정의하는 데 사용할 수 있습니다.
- Cpk
- Σ(시그마)는 주로 정규 분포의 표준 편차를 나타냅니다. 소문자 σ와 혼동하지 마십시오.
- 산출률(%)
- DPMO(백만 기회당 결함 수)
주: 품질 미터법에 대한 대상 품질 및 기본값은 공차 분석 설정에서 정의합니다.
- 결과: 정의한 대상 품질 수준을 기준으로 한 누적 분석 결과입니다. 결과는 목표 정의에 사용한 것과 동일한 형식으로 표시됩니다(±, +/-, 한계 등).
- 예측 품질: 대상 품질이 통계 방법 중 하나를 사용하도록 설정된 경우 이 열에는 정의한 목표와 비교한 누적 분포의 계산된 품질이 표시됩니다. RSS의 경우 이 품질은 Cpk로 보고됩니다. 일반 통계 분석의 경우 공차 분석은 대상 품질에 대해 정의한 것과 동일한 미터법 유형을 사용해 예측 품질을 보고합니다.
- #치수: 이 열은 누적에 기여한 치수의 개수를 신속하게 평가하기 위해 포함됩니다. 일반적으로 이 옵션은 대상 품질에 최악의 경우 또는 통계 옵션 중 하나를 사용할지 결정할 때 유용합니다.
결과 및 기여도 보기

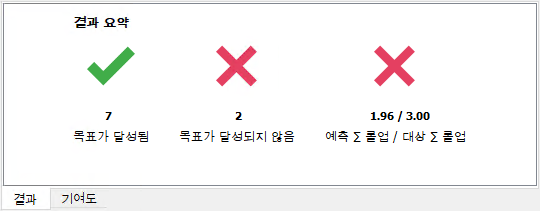

공차 분석 패널 맨 아래에는 결과 창이 있습니다. 누적이 여러 개 있는데 아무것도 선택하지 않은 경우 결과 창에는 달성한 목표와 달성하지 못한 목표의 개수 요약과 설정에서 지정한 기본 품질 미터법을 사용한 품질 롤업이 표시됩니다.
요약 테이블에서 누적을 선택하지 않은 상태에서 기여도 탭을 선택하면 결과 창에는 정의한 전체 누적에서 각 치수의 기여도 롤업이 표시됩니다.
개별 결과 및 기여도 보기
편집 필드를 활성화하지 않은 상태에서 요약 테이블에서 개별 누적을 선택하려면 확인 열에 있는 아이콘을 선택합니다. 개별 누적을 선택하면 결과 또는 기여도 창에 선택한 누적에 대한 정보가 표시됩니다.

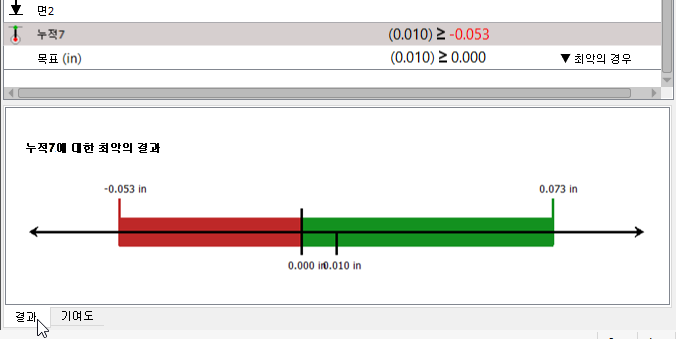

첫 번째 누적 분석을 정의하면 누적 상세 정보 테이블의 마지막 행에서 두 번째에 결과가 표시됩니다. 또한 테이블 하단의 결과 창에 결과 그래프가 표시됩니다.
결과 그래프 화면표시는 정의한 대상 품질에 따라 달라집니다. 그래프 상단의 레이블에는 대상 품질 분석 유형과 누적 이름이 표시됩니다.

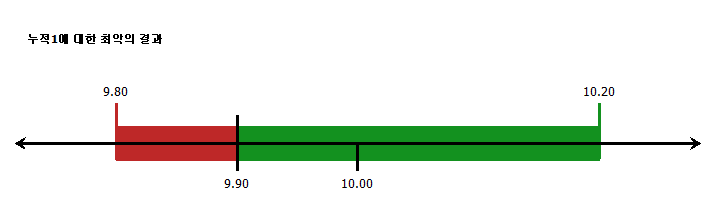

최악의 결과
그래프 위의 숫자는 상한 및 하한과 지정한 품질 목표에 도달한 누적을 나타냅니다. 사양 한계 내에 있는 그래프의 영역은 녹색으로 표시되고 한계를 벗어난 영역은 빨간색으로 표시됩니다.
그래프 아래에 표시된 숫자는 공칭 누적값과 목표에 정의된 누적에 대한 상한 및 하한 사양 한계를 나타냅니다. 결과가 9.90보다 커야 하는 경우와 같은 일방적인 사양의 경우에는 사양 제한이 하나만 표시됩니다.

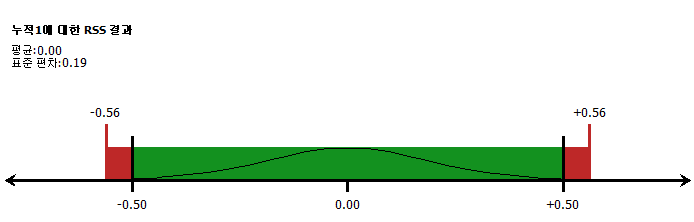

RSS 결과
RSS 결과 그래프의 위에는 RSS 구성요소에 대해 계산된 평균 및 표준 편차 매개변수가 표시됩니다. 또한 분석의 통계적 특성을 나타내는 법선 곡선도 표시됩니다.
그래프 위의 숫자는 누적에 대해 계산된 RSS의 상한 및 하한을 나타냅니다.
그래프 아래에 표시된 숫자는 공칭 누적값과 목표에 정의된 누적에 대한 상한 및 하한 사양 한계를 나타냅니다.

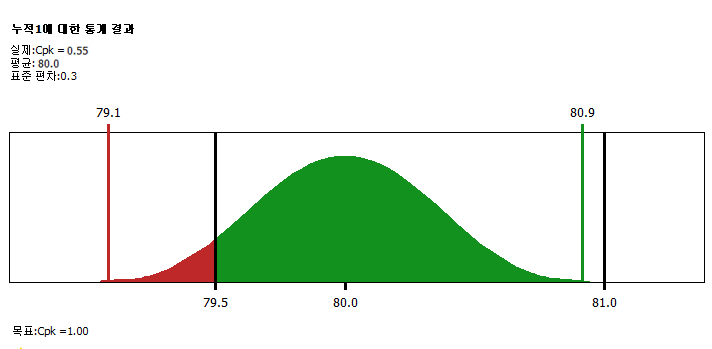

통계 결과
- 통계 결과 그래프에는 가우스 또는 정규 분포와 관련된 확률 밀도 함수의 모양이 나타나는데, 일반적으로 이 모양을 종형 곡선이라고 합니다.
- 그래프의 위의 숫자는 그래프 아래에 표시된 원하는 품질 수준에서 곡선의 계산된 상한 및 하한을 나타내는데, 이 경우 Cpk는 1.0입니다.
- 이 그래프의 위에는 상한 및 하한 사양을 벗어난 곡선의 비율을 기준으로 예측된 품질 수준과 분포에 대해 계산된 평균 및 표준 편차 매개변수가 표시됩니다.
- 대상 품질 미터법 및 값은 그래프 아래에 표시됩니다.

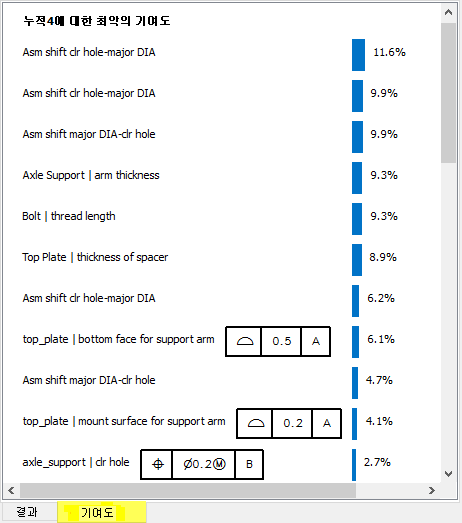

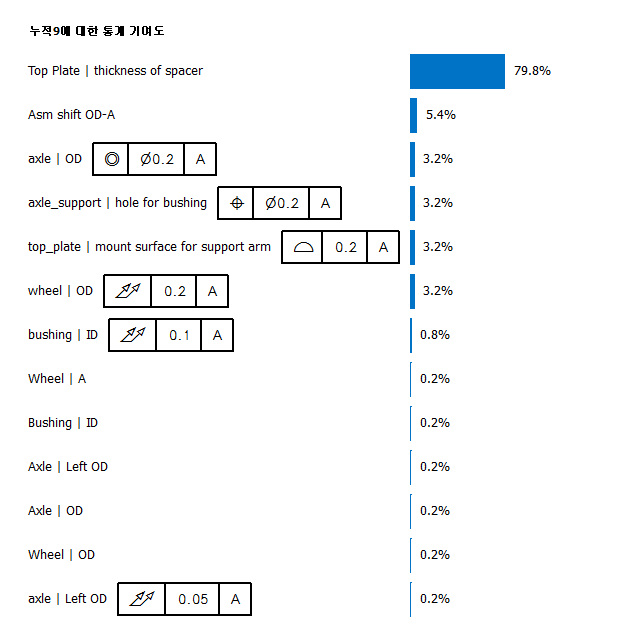

테이블 하단에서 기여도 탭을 선택하여 기여도 그래프를 표시해 각 치수의 기여도를 확인할 수 있습니다. 이 정보는 과도한 변이가 감지된 경우 먼저 줄여야 할 공차를 식별하는 데 유용합니다. 누적 및 해당 상대적 기여도에 영향을 미치는 치수 및 공차 리스트가 가장 큰 값부터 작은 값 순서로 정렬됩니다.
- 부품 및 표준 치수의 치수 이름
- 부품, 제어되는 피쳐 이름 및 형상 공차(참조된 기준 피쳐 포함). 누적 상세 정보 테이블에서 형상 공차는 제어된 피쳐와 기준 피쳐 사이의 기본 치수와 동일한 열에 있습니다.
- 참조되는 기준 피쳐의 데이텀 전환 기여자 및 MMB(최대 재질 경계) 또는 LMB(최소 재질 경계). 이 행에는 데이텀의 이름과 제어되는 피쳐의 이름이 포함됩니다.
- 사이에서 전환이 발생하는 피쳐의 이름과 함께 부품 사이 틈새를 나타내는 조립품 전환 기여자

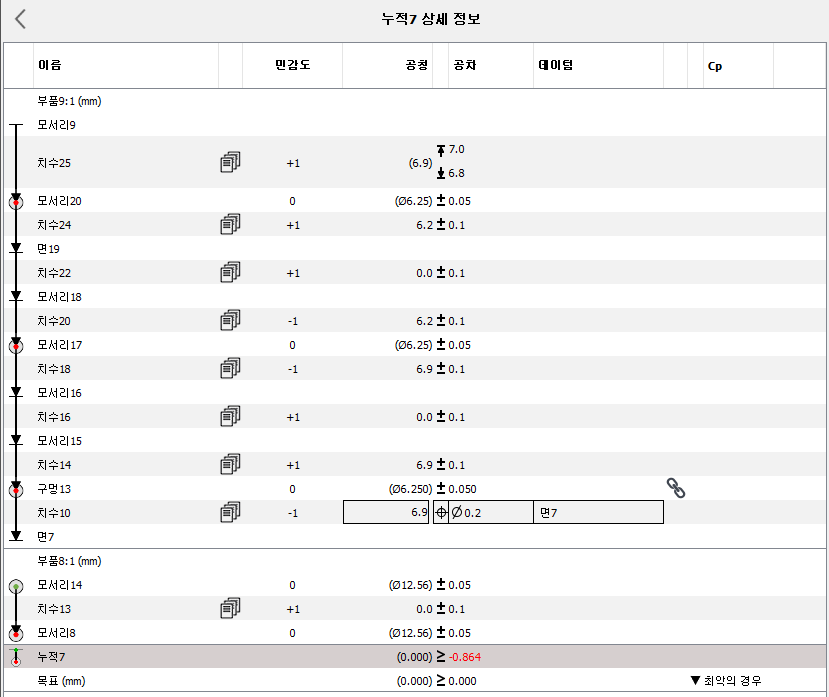

요약 테이블의 왼쪽에 있는 > 아이콘을 선택하면 누적 상세 정보가 표시됩니다.
이 아이콘은 부품과 피쳐를 통과하는 치수 경로를 나타냅니다. 각 피쳐는 유형을 나타내는 기호, 플랫 표면, 원통형 크기 피쳐 또는 평면형 크기 피쳐(예: 슬롯)로 표시됩니다. 다음 이미지에 표시된 것처럼 치수 왼쪽에 있는 선을 선택해 선형 치수 또는 누적 측정과 함께 있는 크기 피쳐에 대한 치수 부착을 크기 피쳐로 변경하거나 그 반대로 변경할 수 있습니다.
치수 위와 아래에 있는 두 피쳐가 크기 피쳐인 경우 이미지에 표시된 옵션 9개를 사용할 수 있습니다. 첫 번째 그룹은 치수 원점을 치수 바로 위에 있는 피쳐의 근거리-근거리, 근거리-중심 또는 근거리-원거리 쪽에 부착해야 할지를 나타냅니다. 두 번째 그룹은 치수 바로 아래에 있는 피쳐에 대한 부착에 사용합니다. 피쳐 중 하나만 크기 피쳐인 경우 3가지 옵션만 사용할 수 있습니다.
- 이름: 이 열에는 부품 이름, 피쳐, 치수, 계산된 조립품 전환 및 계산된 데이텀 전환이 표시되고, 편집 가능합니다.
치수가 두 개 이상의 누적에 사용되는 경우 공유 치수 아이콘이 나타납니다. 아이콘 위에 마우스를 가져가면 해당 치수를 포함하는 누적 리스트가 표시됩니다.
- 민감도: 누적의 치수 민감도입니다. 이 필드는 치수의 방향을 나타냅니다. 치수 루프가 외부 모서리에서 크기 피쳐의 중심을 통과하지 않는 한 일반적으로 이 값은 1이지만 통과하는 경우에는 ½입니다.
- 공칭: 모형의 형상에 따라 결정되는 두 피쳐 사이 치수의 공칭값입니다.
- 유형: 이 열에서는 치수의 상한 및 하한 공차를 정의하는 여러 가지 방법을 선택할 수 있으며, 편집 가능합니다. 기호를 클릭하면 드롭 리스트가 확장되어 사용 가능한 옵션이 모두 표시됩니다. 지원되는 공차 유형은 다음과 같습니다.
- ± 대칭: 공칭값에 상대적으로 적용되는 좌우 값입니다.
- +/- 양수/음수: 공칭값에 상대적으로 적용되는 비대칭 값입니다. +/+ 및 -/- 정의도 지원됩니다.
한계: 공칭값과 상관없이 치수에 대한 절대 상한 및 하한을 정의합니다.
- 기하학적: ASME 또는 ISO 표준에 따른 기하학적 공차를 정의합니다. 크기 치수에는 사용할 수 없습니다.
기하학적을 선택하면 기하학적 공차 추가 대화상자가 열립니다. 다음 이미지에서 맨 위 데이터 필드의 면1은 형상 공차의 면3으로 제어된다고 가정합니다. 이러한 가정이 올바르지 않으면 전환 컨트롤(
)을 사용하여 반전시킵니다.
FCF(형상 공차) 왼쪽에 있는 드롭다운에서 전환 컨트롤을 선택한 다음 공차값을 설정합니다. 경우에 따라 공차 또는 기준 피쳐 이름 옆에 있는 드롭다운 리스트를 각기 사용해 제어되는 피쳐 또는 기준 피쳐에 대한 재질 수정자를 지정할 수도 있습니다.
이 대화상자에서는 기하학적 공차 정의를 수정할 수 있습니다. 또한 누적 상세 정보 테이블의 공차값을 변경할 수도 있습니다.
- 공차: 치수 한계를 정의하기 위해 공차 유형과 연관된 값을 선택합니다.
값을 입력하면 공차 분석에서는 입력한 자릿수를 사용해 정밀도를 결정합니다. 소수 없이 0을 입력하면 정밀도가 변경되지 않습니다.
공차 분석에서는 입력한 기호와 값을 평가해 +/-의 상한 및 하한 세그먼트와 한계 목표 유형에 해당 값을 배치할지 결정합니다. 기호를 입력하지 않으면 편집하기 전에 해당 필드의 기호가 적용됩니다.
- 데이텀: 이 열은 기하학적 공차에 대한 기준 피쳐로 사용되는 피쳐를 나타냅니다.
- 링크된 공차: 분석의 공차가 부품 파일의 공차에 링크된 경우 레이블이 지정되지 않은 이 열에는 닫힌 체인 링크 아이콘이 표시됩니다(
). 테이블의 공차값을 변경하면 부품 파일의 공차값이 업데이트됩니다. 마찬가지로, 부품 파일에서 공차를 변경한 경우 환경을 시작하면 공차 분석에서 해당 변경 사항을 사용합니다. 테이블에서 링크 아이콘을 선택해 공차 분석 데이터와 부품 공차 데이터 사이의 링크를 끊을 수 있습니다. 링크 모양이 끊어진 링크 모양으로 변경됩니다(
). 이렇게 하면 공차 분석과 부품 파일 간에 공차 정보가 공유되지 않습니다. 끊어진 링크 아이콘을 클릭하면 공차 분석과 부품 파일 간에 공차 정보 공유가 복원됩니다. 링크가 복원되면 공차 분석의 공차값이 부품 파일의 공차값을 덮어씁니다.
- CP: 분석 유형이 RSS 또는 통계인 경우 이 열은 부품 및 치수에 대해 가정된 CP 값을 나타냅니다. 통계 분석의 경우 공차 분석은 설정의 계층구조를 통합하므로 가정된 통계 기여도를 완벽하게 제어할 수 있습니다. 정규 또는 가우스 분포만 지원되지만 가정된 Cp 품질 미터법의 사양을 통해 적용되는 공차로 정의된 표준 편차를 제어할 수 있습니다. 다음과 같은 각 수준에서 이러한 가정을 정의할 수 있습니다.
- 설정의 기본 Cp 모형 옵션 정의. 대부분의 부품이 다른 품질 수준에서 생성되는지 모르는 경우에는 기본 Cp를 1.0으로 그대로 두는 것이 좋습니다.
- 부품 이름이 포함된 행의 Cp 열에 표시된 것처럼 누적 상세 정보 테이블의 부품 수준. 부품별 값을 지정할 때까지 부품에서는 기본 사양 수준 값을 가정하고 현재 응용프로그램 수준 기본 Cp 설정의 값은 괄호 안에 표시됩니다. 드롭 리스트를 선택해 설정을 모형 수준 Cp에서 부품 수준 Cp로 변경하여 각 부품에 대해 이 수준을 변경할 수 있습니다. 이렇게 하면 기본 레이블이 제거되고 실제 값으로 바뀝니다. 필요한 경우 값을 변경할 수 있습니다.
- 치수 및 피쳐 수준 CP 값도 누적 결과에 포함된 공차와 함께 치수가 포함된 행의 Cp 열에 표시됩니다. 특정 치수에 대해 고유한 값을 지정하지 않으면 각각의 경우에서는 Cp가 부품 수준에서 정의되었다고 가정합니다. 부품 수준 값을 사용하는 경우 이 항목은 Cp 열에 다시 부품을 표시하고 부품의 현재 Cp 값이 괄호 안에 표시됩니다. 드롭 리스트를 선택해 변경하는 항목에 따라 설정을 부품 수준 Cp에서 치수 수준 Cp 또는 피쳐 수준 Cp로 변경하여 각 치수의 이 값을 변경할 수 있습니다. 이렇게 하면 부품 레이블이 제거되고 실제 값으로 바뀝니다. 필요한 경우 값을 변경할 수 있습니다.
- 부품: 누적 정의에 포함된 하나 이상의 부품입니다. 각 부품에 대해 다음과 같은 정보가 표시됩니다.
- 피쳐: 부품을 통과하는 스택 루프의 순서대로 부품에 있는 하나 이상의 피쳐입니다. 크기 피쳐의 경우 같은 행에 크기 치수 및 공차가 표시됩니다.
부품에 피쳐가 4개 이상 포함된 경우 테이블에서 행 위로 또는 아래로 끌어 첫 번째와 마지막 피쳐를 제외한 전체 피쳐의 순서를 변경하여 일련의 치수를 다르게 반영할 수 있습니다. 두 개의 다른 피쳐 사이에서 치수 위에 오면 피쳐를 놓습니다. 마우스 버튼을 놓으면 공차 분석에서는 테이블에 표시되는 순서대로 각 피쳐 사이에 치수를 작성합니다.
누적에서 피쳐를 제거해 주변 피쳐 사이에 있는 치수 2개를 하나로 변경하려는 경우 제거하려는 피쳐를 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다.
- 치수 및 공차: 부품 피쳐가 두 개 이상 사용되는 경우 이러한 부품 피쳐 사이에는 서로 간에 배치되는 방법을 나타내는 치수가 있습니다.
- 데이텀 전환 기여자: 기준 피쳐가 최대 재질 또는 최소 재질 경계에서 참조되는 경우 기준 피쳐와 형상 공차가 있는 열 사이에 배경색이 밝은 빨간색인 추가 행이 있습니다. 이 행의 공차 값은 기준 피쳐의 크기가 이상적인 경우 발생할 수 있는 허용 가능한 데이텀 전환을 나타냅니다. 즉, 크기에 대한 상한 및 하한 사양의 중간값입니다. 발생할 수 있는 기타 데이텀 전환 효과는 크기 치수의 수정된 민감도에서 고려됩니다.
- 피쳐: 부품을 통과하는 스택 루프의 순서대로 부품에 있는 하나 이상의 피쳐입니다. 크기 피쳐의 경우 같은 행에 크기 치수 및 공차가 표시됩니다.
- 조립품 전환 기여자: 공차 분석에서 크기 피쳐(예: 서로 상대적인 두 부품의 위치를 제어하는 틈새 구멍의 볼트 또는 핀) 사이에서 틈새가 발생할 수 있다고 감지하면 이 행의 배경색은 밝은 자주색이 되고, 반대 수평 화살표가 표시된 아이콘과 Asm 전환으로 시작하고 그 뒤에 부품 이름이 표시되는 레이블이 나타납니다. 이 행의 공차값은 두 피쳐의 크기가 이상적일 때 각 방향으로 발생할 수 있는 허용 가능한 조립품 전환을 나타냅니다. 즉, 크기에 대한 상한 및 하한 사양의 중간값입니다. 달라지는 크기 피쳐에 따라 발생할 수 있는 추가 조립품 전환 효과는 각 크기 치수의 수정된 민감도에서 고려됩니다.
조립품 전환 또는 부동이라고 하는 임의 배치를 가정하는 것은 조립 중 서로 상대적인 부품의 위치에 영향을 미치는 요인이 없다는 의미입니다. 그러나 두 부품을 조립할 수 있는지 확인하려는 경우에는 부품을 조립하는 사람이 위에서 설명한 피쳐 사이의 틈새를 이용해 부품이 맞을 때까지 주위에서 부품을 이동한다는 사실을 고려해야 합니다. 이러한 경우 구멍으로 볼트의 임의 배치를 가정하기보다는 틈새를 이용해 맞추기 위해 누적에서 분석되는 거리를 최대화해야 합니다. 이러한 예에서 부품이 가능한 한 멀리 떨어져 이동함에도 불구하고 부품은 서로 간섭하고 인접하는 두 표면 사이의 거리가 0 미만으로 줄어들 때까지 조립할 수 없습니다.
이러한 틈새가 누적 결과를 최대화하도록 Asm 전환에 편향을 적용하려면 Asm 전환 행 왼쪽에서 양쪽 화살표를 클릭하여 드롭 리스트에서 지정을 부동에서 최대화로 변경합니다. 최대화 또는 최소화를 선택하면 행 레이블이 변경되어 선택한 옵션을 표시합니다. 표시되는 공차 역시 공칭 편향 정도를 나타내는 단일 값으로 변경되어 괄호 안에 나타납니다. 편집을 마친 후 누적 공칭값은 편향 정도에 따라 최대화의 경우 더 큰 값으로, 최소화의 경우 더 작은 값으로 변경됩니다. 마음을 바꿔 임의 배치를 가정하려는 경우에는 화살표를 선택하고 드롭 리스트에서 부동을 선택합니다.
ASM 전환 행을 부동에서 최대화로 변경하더라도 이미 최대 극단적 위치에 있는 것으로 가정하기 때문에 최악의 경우 및 RSS의 상한은 변경되지 않습니다. 하한은 변경될 수 있습니다.
마찬가지로, ASM 전환 행을 부동에서 최소화로 변경하더라도 최소 극단적 위치에 있는 것으로 가정하기 때문에 최악의 경우 및 RSS의 하한은 변경되지 않습니다. 상한은 변경될 수 있습니다.
- 부품 사이 간격띄우기: 간격띄우기 추가 명령을 사용해 누적에서 두 부품 사이 간격띄우기 거리를 정의하는 경우 이 행에는 간격띄우기라는 레이블이 지정되고 배경색은 어두운 회색으로 바뀝니다. 행에서 각 객체를 선택해 공칭값, 공차 유형 및 공차를 새로 정의합니다. 행을 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택하여 간격띄우기를 제거합니다.
- 결과: 누적 상세 정보 테이블 맨 아래 두 번째 행에는 정의한 대상 품질 수준을 기준으로 한 누적 분석 결과가 표시됩니다. 결과는 목표 정의에 사용한 것과 동일한 형식으로 표시됩니다. 예: ±, +/-, 제한 등. 대상 품질이 통계 방법 중 하나를 사용하도록 설정된 경우 이 행에는 정의한 목표와 비교한 누적 분포의 계산된 품질이 포함됩니다. RSS의 경우 이 품질은 Cpk로 보고됩니다. 일반 통계 분석의 경우 공차 분석은 대상 품질에 대해 정의한 것과 동일한 미터법 유형을 사용해 예측 품질을 보고합니다. 누적의 이름을 바꾸려면 이 행에서 이름을 선택합니다.
- 목표: 테이블의 마지막 행에는 대상 품질과 함께 누적에 대한 목표가 표시됩니다. 이 행에서는 목표 및 대상 품질을 둘 다 변경할 수 있습니다.
