부품 리스트를 작성하려면

도면의 구성된 부품 리스트를 생성합니다.

새로운 기능: 2022

부품 리스트는 활성 제도 표준과 연관된 부품 리스트 스타일에 설정된 기본 형식을 사용합니다. iAssembly 멤버의 뷰를 선택하여 부품 리스트를 작성하는 경우 기본값은 뷰에 있는 멤버에 대해 적용됩니다. 부품 리스트에는 이 멤버의 수량 열이 표시됩니다(스타일에 지정된 경우). iAssembly를 찾아서 부품 리스트를 작성하는 경우에는 부품 리스트 기본값이 활성 멤버에 대해 적용됩니다.

팁: 부품 리스트를 복사하여 다른 도면 시트 또는 다른 도면에 붙여넣을 수 있습니다. 부품 리스트를 끌어 올 수도 있습니다.

리본에서 주석 탭 테이블 패널 부품 리스트를 클릭합니다. 부품 리스트 대화상자에서 부품 리스트의 원본을 선택합니다. 도면 뷰의 부품 리스트를 작성하려면 그래픽 창에서 도면 뷰를 선택합니다. 원본 파일에서 부품 리스트를 작성하려면, 부품 리스트 대화상자에서 찾아보기를 클릭하고 파일을 엽니다. 부품 리스트 및 품번기호 작성을 위한 적절한 BOM 뷰를 선택합니다. 주: 부품 리스트에서 사용할 수 있도록 하려면 원본 모형의 BOM에서 구조적 뷰 또는 부품만 뷰를 사용해야 합니다. 테이블 배치 상자에서 배치 방향을 설정합니다. 적절한 경우 자동 배치 사용을 선택하고 부품 리스트의 최대 행 수 또는 부품 리스트의 섹션 수를 설정합니다. 확인을 선택하여 부품 리스트 대화상자를 닫습니다. 도면 시트에서 부품 리스트를 배치할 위치를 클릭합니다. 부품 리스트를 시트의 모서리나 구석 또는 제목 블록에 스냅할 수 있습니다. 팁: 부품 리스트를 이동하려면 부품 리스트를 클릭하여 새로운 위치로 끌어 오십시오.

BOM 위임이란 무엇입니까?

부품 리스트 명령을 시작할 때 BOM 위임 메시지가 나타나고 선택한 뷰의 모형 상태가 다음 조건 중 하나를 충족하면 나타납니다.

• 모형 상태는 변환된 비마스터 세부 수준입니다.
• 모형 상태는 변환된 대체 부품 LOD입니다.
• 모형 상태는 대체 부품 파일입니다.

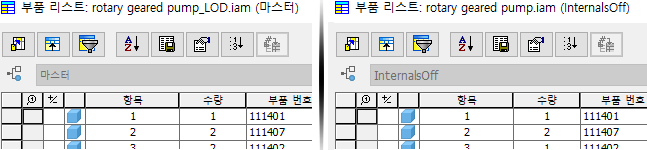

변환된 비마스터 LOD에서 작성된 모형 상태의 부품 리스트는 마스터 모형 상태 BOM을 사용합니다. 변환된 LOD 대체에서 작성된 대체용 부품 리스트는 마스터 모형 상태 BOM도 사용합니다. 대체용 부품 리스트는 원본 조립품의 모형 상태 BOM을 사용합니다.

부품 리스트 및 복제 특성

복제 특성은 상위 조립품에 저장된 개별 구성요소 복제에 지정된 특성입니다. iProperties와 달리 복제 특성은 참조된 구성요소 파일에 영향을 주지 않습니다. 부품 리스트에 복제 특성을 표시하는 방법을 알아보려면 복제 특성을 사용하려면을 참고하십시오.
