파일 이름 지정, 새로운 범주 필터, 편집 기능 등 많은 생산성 관련 기능이 향상되었습니다.
특성 패널
프레임 패널의 다음 명령이 더욱 간소화된 워크플로우를 제공하는 특성 패널에서 제공됩니다.
프레임 삽입
자세한 내용은 기본 구조 프레임을 작성하려면을 참고하십시오.
-
변경
자세한 정보는 기준 프레임 멤버 수정을 참고하십시오.
구석 접합
주: 작업 결과가 명령 이름과 일치하도록 프레임까지 자르기의 이름이 구석 접합으로 바뀌었습니다.
자르기/면까지 연장
자세한 내용은 끝 처리를 수정하거나 프레임에 적용하려면을 참고하십시오.
재사용
재사용 변경
자세한 내용은 재사용 및 재사용 변경을 참고하십시오.
프레임 멤버 정보
자세한 내용은 프레임 멤버 정보를 참고하십시오.
새 모양 설정

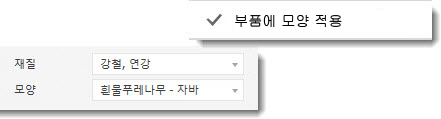

삽입, 변경, 재사용 및 재사용 변경에 대한 고급 설정 메뉴에 부품에 모양 적용 옵션이 추가되었습니다. 새 옵션을 활성화하여 프레임 부품을 조립품과 같은 색상으로 만들 수 있습니다. 이전에는 프레임 부품이 조립품 모양 색상을 사용하지 않았습니다.
재사용 향상 기능

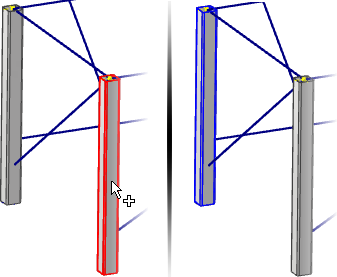

이전에는 재사용할 멤버를 선택하려면 원본을 선택해야 했습니다. 이 릴리즈에서는 재사용된 멤버를 선택하여 원본을 선택할 수 있습니다.

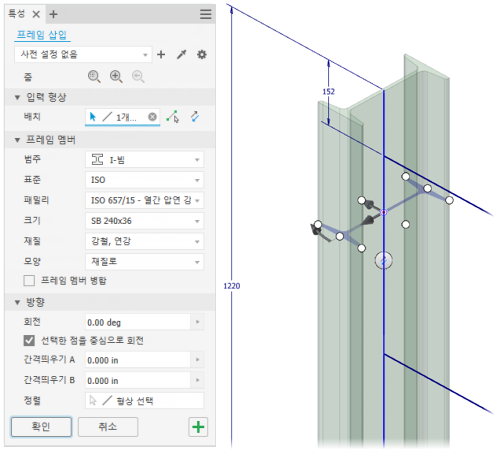

새로운 줌 및 뷰 컨트롤
뷰를 프레임 조작기에 수직으로 설정합니다.
프레임 조작기를 줌합니다.
화면표시를 초기 뷰로 되돌립니다.
노치 명령

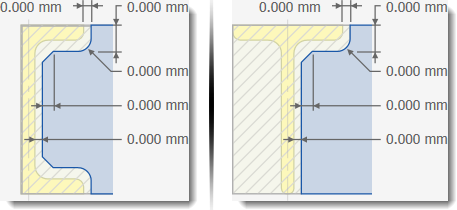

노치 명령은 사용자 C 템플릿과 사용자 T 템플릿이라는 두 개의 사용자 프로파일을 더 추가합니다.
자세한 내용은 끝 처리를 수정하거나 프레임에 적용하려면을 참고하십시오.
삽입 및 변경
범주 드롭 리스트에 사용자 읽기/쓰기 라이브러리 항목을 포함하도록 리스트를 재생성하는 범주 새로 고침이 추가되었습니다.

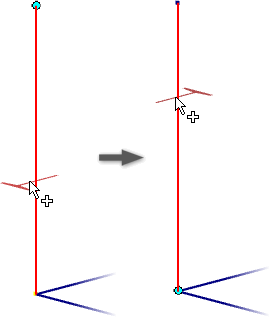

이제 삽입 명령을 실행하면 멤버 쉐이프 미리보기가 표시되고 스케치 형상을 강조 표시할 때 원점 그림문자가 표시됩니다. 배치 스케치를 따라 커서를 이동하는 경우 클릭하기 전에 원점의 위치와 프로파일의 방향을 변경할 수 있습니다.
자세한 내용은 기본 구조 프레임을 작성하려면을 참고하십시오.
자세한 정보는 기준 프레임 멤버 수정을 참고하십시오.
면까지 자르기 및 연장

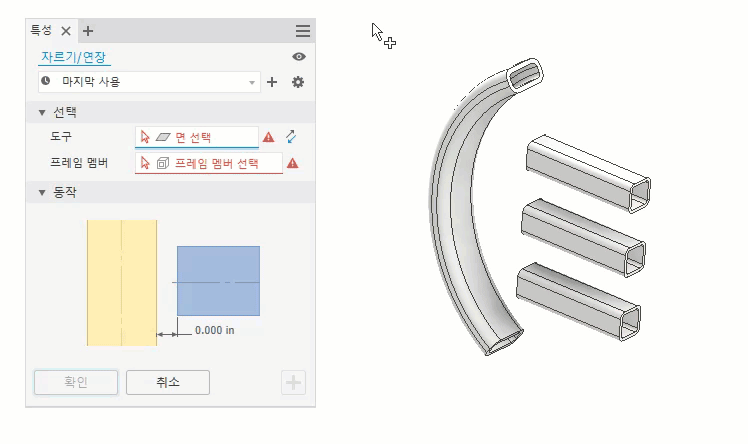

이제 자르기/연장 명령을 사용하여 곡선 면을 선택하여 도구를 정의할 수 있습니다.
자세한 내용은 끝 처리를 수정하거나 프레임에 적용하려면을 참고하십시오.
파일 명명 기본값 향상 기능
응용프로그램 옵션 파일 탭 파일 명명 기본값 대화상자가 새로운 기능으로 향상되고 생산성을 높이도록 업데이트되었습니다.
다음과 같은 향상 기능이 프레임 생성기 탭에 추가되었습니다.
- 대화상자의 모양이 현대화되었습니다.
- 탐색 기능을 향상시키기 위해 컨텐츠가 검색기 구조로 표시되도록 정렬되었습니다.
- 컨텐츠가 더 많은 기능을 수용하도록 재정렬되었습니다.

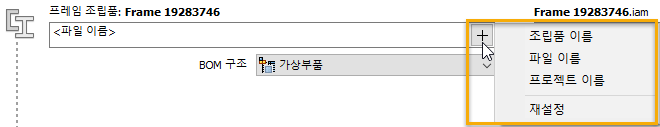

- 다음 그림에 표시된 대로 속성 추가 섹션이
버튼으로 대체되어 액세스됩니다.
- 조립품의 기본 BOM 구조 드롭다운 리스트가 추가되었습니다.
- 조립품 경로, 작업공간 및 사용자 경로가 파일 위치 옵션에 추가되었습니다.
- 기본 단위 컨트롤을 제공하기 위한 확인란이 추가되었습니다. 템플릿 단위를 사용하려면 조립품 단위 사용 확인란의 선택을 취소하고, 조립품 단위를 사용하려면 이 확인란을 선택합니다.
자세한 내용은 프레임 생성기 파일 이름 및 폴더 구조를 사용자화하려면을 참고하십시오.
