도로의 모양을 변경합니다.
표준 스타일을 사용하여 도로에 스타일을 지정하려면

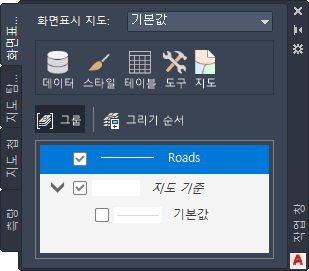

- 화면표시 관리자에서 레이블이 도로로 지정된 도면층을 선택하고 메뉴 영역에서 스타일을 클릭합니다.
도로 도면층을 선택하고 스타일을 클릭합니다.
지도에 스타일 편집기 윈도우가 표시됩니다.
- 스타일 편집기 창에서 스타일에 대해
을 클릭하고 도로의 두께, 색상 및 패턴을 선택합니다.
노란색 대시 선으로 실제 도로 스타일을 작성하려면 다음 단계를 수행하십시오.- 단위를 밀리미터로 변경합니다.
- 선 두께를 2로 변경합니다.
- 기호 추가를 클릭하여 두 번째 선을 추가합니다.
- 위쪽 화살표 버튼을 사용하여 새 선을 미리보기 위로 이동합니다.
- 새 선의 대시 패턴을 선택합니다.
- 대시 선 색상을 노란색으로 변경합니다.
- 적용을 클릭한 다음 닫기를 클릭합니다.
- 스타일 편집기 창을 닫습니다.
- 작업 내용을 저장합니다.
저장을 클릭합니다.
- 지도의 이름 및 위치를 지정합니다.
AutoCAD 도면처럼 지도 파일도 파일 확장자 .dwg를 사용합니다. 두 파일 형식 모두 같은 기본 파일 형식을 사용합니다.
- 저장을 클릭합니다.
이번 연습 내용

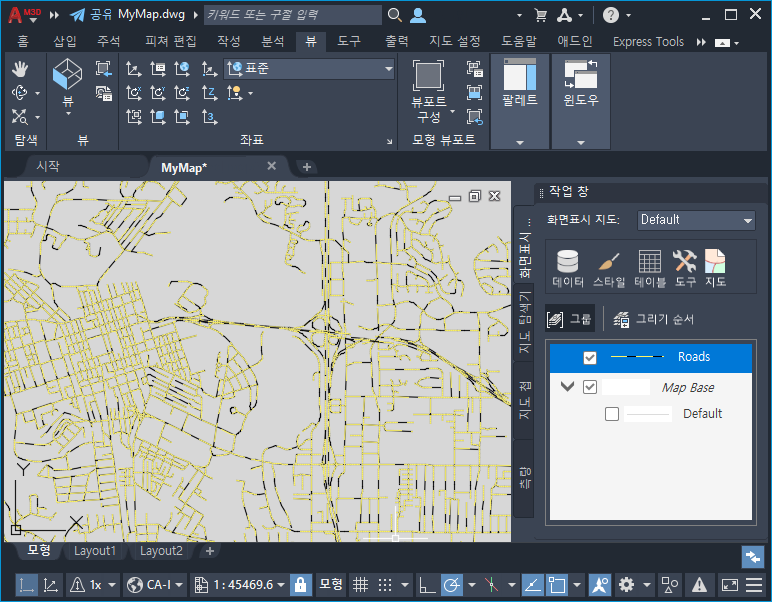

지도에서 다음과 같이 스타일이 지정된 도로를 확인할 수 있습니다.
