특성 대체가 진행되는 동안 조회된 객체에 문자를 추가할 수 있습니다.

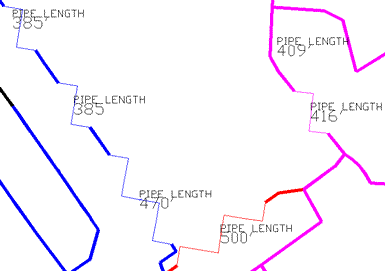

선택된 파이프에는 길이 레이블이 붙어있습니다.
검색된 도면 객체에 문자를 추가하려면
- 지도 탐색기의 현재 도면 아래에서 현재 조회를 마우스 오른쪽 버튼으로 클릭한 다음 정의를 클릭합니다.
- 문자를 추가하려는 객체를 검색하는 조회를 작성하거나 로드합니다.
- 부착된 도면의 조회 정의 대화상자에서 대체 특성을 클릭합니다.
- 특성 대체 설정 대화상자에서 문자를 클릭합니다.
- 문자 정의 대화상자에서 문자를 지정합니다.
문자값 상자에 문자를 입력하거나 표현식을 클릭하여 문자로 사용할 데이터를 지정합니다. 예를 들어 표현식을 클릭한 후 도면층을 선택하여 조회에서 검색된 각 객체에 대한 도면층 이름을 표시합니다.
- 크기, 위치, 색상, 도면층 및 회전과 같은 다른 문자 옵션을 설정합니다.
- 확인을 클릭하여 문자 정의 대화상자를 닫습니다.
- 확인을 클릭하여 특성 대체 대화상자를 닫습니다.
- 특성 대체가 선택되어 있어야 합니다.
- 조회 실행을 클릭하여 객체를 검색하고 변경합니다.
