AutoCAD Map 3D 도구 세트을(를) 사용하여 노드, 네트워크 또는 폴리곤 위상을 작성할 수 있습니다.

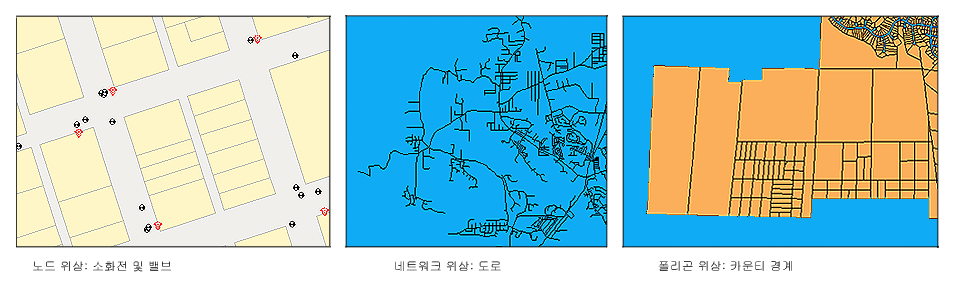

노드 위상
- 노드(점 객체)의 상호관계를 정의합니다.
- 분석 시 주로 다른 위상과 함께 사용됩니다.
네트워크 위상
- 링크(선)를 연결하여 선형 네트워크를 형성합니다.
- 링크는 노드를 연결할 수 있습니다.
네트워크 위상의 예는 양수 시설에서 거주지까지의 물흐름을 추적하는 상수도 분포 응용프로그램을 들 수 있습니다. 그 외에 가로망도 해당됩니다. 네트워크 위상의 경우 링크의 방향을 지정하고 링크 또는 노드의 저항 계수를 지정할 수 있습니다.
폴리곤 위상
- 토지 구획, 인구 조사 지역 등과 같이 닫힌 영역을 나타내는 폴리곤을 정의합니다. 인접 영역 사이의 공통 경계는 단일 링크로 정의됩니다.
폴리곤 위상을 사용하는 예로는 폴리곤으로 표시되는 과세 구획 및 토지 개발 계획 구획 등이 있습니다. 투표구, 도시, 주 또는 지방 경계, 특별 구역, 학군 등의 행정 경계에도 폴리곤 위상이 사용됩니다.
주
위상을 작성할 때 다음 사항을 주의합니다.
- 네트워크 또는 폴리곤 위상을 작성하기 전에 도면 정리 도구를 사용하여 지도를 정리합니다. 일반적으로 노드 위상은 정리하지 않아도 됩니다.
- 위상을 작성하기 전에 배치 탭에서 도면 공간의 객체를 포함하는 모든 도면층을 동결합니다. 이렇게 하지 않으면 모두 선택 객체 옵션을 사용할 때 이러한 객체가 위상 작성에 포함됩니다.
- MAPTOPOCREATE는 꺼진 도면층에서 위상을 작성할 수 있습니다. 동결된 도면층에는 영향을 주지 않습니다.
- 네트워크 위상 또는 폴리곤 위상을 작성하는 경우 새 노드 작성 옵션을 사용하면 AutoCAD Map 3D 도구 세트은(는) 선이 연결된 위치를 찾아 끝점에 노드를 지정합니다. 객체가 존재하지 않는 모든 링크 끝점에 물리적 또는 명시적 노드 객체가 작성됩니다. 지정한 도면층이 아직 없는 경우 AutoCAD Map 3D 도구 세트은(는) 색상 7과 CONTINUOUS 선종류로 도면층을 작성합니다.
- ACAD_POINT를 사용하여 노드를 작성할 수 있습니다. 모양과 크기를 변경하려면 명령 프롬프트에 ddptype을 입력합니다.
- 위상을 작성할 때 정보는 위상의 각 구성요소의 객체 데이터로 저장되고 지도와 함께 저장됩니다. 각 노드, 링크 또는 폴리곤에는 자동으로 고유한 식별 번호(ID)가 지정됩니다. 각 ID는 임의의 위상 명령을 사용하면 자동으로 처리됩니다.
