AutoCAD Map 3D 도구 세트에서는 서로 다른 좌표계를 사용하는 지도의 데이터를 결합할 수 있습니다. 이 작업을 수행하려면 부착된 도면 및 현재 도면에서 사용하는 좌표계를 지정합니다. 부착된 도면에서 현재 도면으로 객체를 가져오는 경우 객체가 현재 도면의 좌표계로 변환됩니다.
도면에 지정된 좌표계는 도면이 작성될 때 사용되었던 좌표계를 지정합니다. 예를 들어, UTM(Universal Transverse Mercator), Zone 27, US 측량 피트를 사용하는 지도를 작성했을 경우 지도에 코드 UTM-27F를 지정합니다.

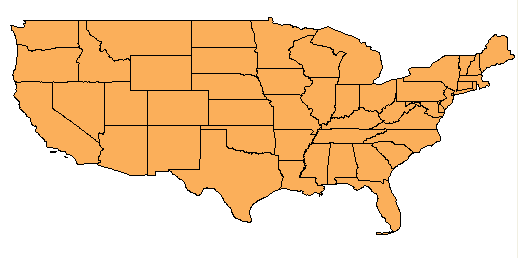

미국의 경우 이 지도에서 위도-경도 84 좌표계를 사용합니다.
원시 도면에서 항목을 조회하기 전에 현재 도면 및 부착된 원시 도면에 사용되는 좌표계를 지정합니다. 원시 도면에서 객체를 조회하면 AutoCAD Map 3D 도구 세트이(가) 이 객체를 현재 도면의 좌표계로 자동 변환합니다. 이 작업을 좌표 변환이라고 합니다. 객체를 저장할 때 원시 도면에 다시 저장하려면 AutoCAD Map 3D 도구 세트 변환을 반전합니다. AutoCAD Map 3D 도구 세트에서 제공하는 변환 외에도 사용자 자신의 변환을 정의할 수 있습니다.

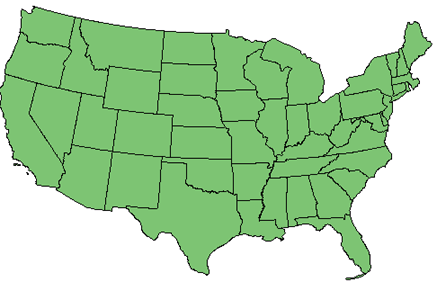

이 지도에서 Albers 등적 좌표계를 사용합니다.
좌표계 코드와 정의는 도면 파일에 저장됩니다. 릴리즈 4 이상을 사용하여 모든 사람과 도면을 공유할 수 있으며 공유하는 사람들에게는 올바른 좌표계가 제공됩니다.
사용자가 선택한 좌표계가 선택한 부착 도면에 지정되면 좌표계 정보가 지정되기 전에 확장자가 .bak인 백업 파일이 각 원시 도면에 대해 만들어집니다.
AutoCAD Map 3D 도구 세트에 지원되는 좌표계에는 미국에서 사용되는 UTM(Universal Transverse Mercator) 좌표계 및 SPCS(State plane coordinate system)와 전 세계적으로 사용되는 여러 가지 국제 좌표계가 있습니다. 지원되는 시스템의 전체 리스트는 좌표계 라이브러리를 참고하십시오.
사용자 자신의 좌표계, 투영기준, 타원체, 측지 변환 및 측지 변환 경로를 정의할 수 있습니다. 좌표계를 정의하는 경우 사용자 자신의 그리드 파일을 사용할 수 있습니다.
