- 트리 보기에서 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

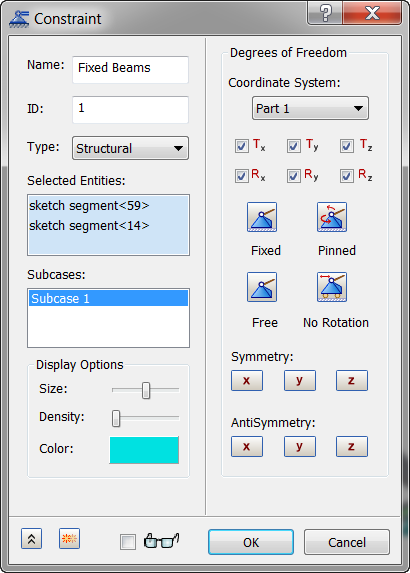

- 구속조건의 이름을 Fixed Beams로 바꿉니다.
- 아래 그림에 표시된 대로 고정할 선을 선택합니다.
- 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
- 구속조건 대화상자에서 모든 기본값을 그대로 둡니다.
- 확인을 클릭하여 고정 구속조건을 작성합니다.
- 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 하중의 이름을 Gravity Load로 바꿉니다.
- 유형에 대해 중력을 선택합니다. 크기 아래에 있는 Fy 필드에 -386.4를 입력합니다.
- 확인을 클릭하여 하중을 작성합니다.
- 트리 보기에서 해석 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 요소 출력 제어에서 출력 세트에 대해 힘을 선택합니다.
- 확인을 클릭합니다.
- 모델을 저장합니다.
- 해석 1을 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택합니다.
