각도, 면적 및 거리 계산

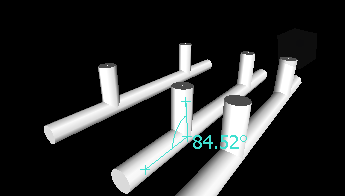

두 선 사이의 각도 계산

1. 검토 탭 > 측정 패널 > 측정 드롭다운 > 각도 를 클릭합니다.

2. 첫 번째 선의 한 점을 클릭합니다.

3. 두 번째 선을 교차하는 점에서 첫 번째 선을 클릭합니다.

4. 두 번째 선의 한 점을 클릭합니다. 선택적 치수 레이블에 두 선 사이의 계산된 각도가 표시됩니다.



평면의 면적 계산

1. 검토 탭 > 측정 패널 > 측정 드롭다운 > 영역 을 클릭합니다.

2. 계산할 면적의 둘레를 설명하기 위해 일련의 점을 클릭하여 등록합니다. 선택적 치수 레이블에 첫 번째 점 이후 설명된 둘레의 영역이 표시됩니다(관측점의 평면에 투영 시).



   참고: 계산이 정확하려면 추가한 모든 점이 동일한 평면에 있어야 합니다.

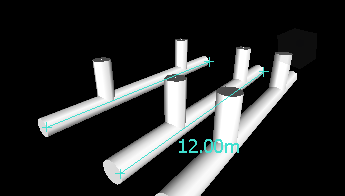

여러 점 간 측정의 합계 계산

1. 검토 탭 > 측정 패널 > 측정 드롭다운 > 누적 을 클릭합니다.

2. 측정할 첫 번째 거리의 시작점과 끝점을 클릭합니다.

3. 측정할 다음 거리의 시작점과 끝점을 클릭합니다.

4. 필요한 경우 이 작업을 반복하여 추가 거리를 측정합니다. 선택적 치수 레이블에 모든 점 간 측정의 합계가 표시됩니다.
