측정 시 평행 또는 수직 잠금 사용

1. 검토 탭 > 측정 패널 > 측정 드롭다운을 클릭합니다.

2. 면적 측정 도구를 클릭합니다.

3. 평행을 선택하려면 L을 누르고 수직을 유지하려면 P를 누릅니다.

   또는 측정 패널에서 잠금 드롭다운을 클릭하고 다음에서 선택합니다.

   • 평행 .
   • 수직

4. 장면 뷰에서 모형 위에 마우스를 놓고 표면 스냅 을 사용하여 표면을 선택합니다. 측정이 이 표면에 평행하거나 수직을 이루게 됩니다.

5. 장면 뷰에서 측정할 거리의 시작점을 클릭합니다.

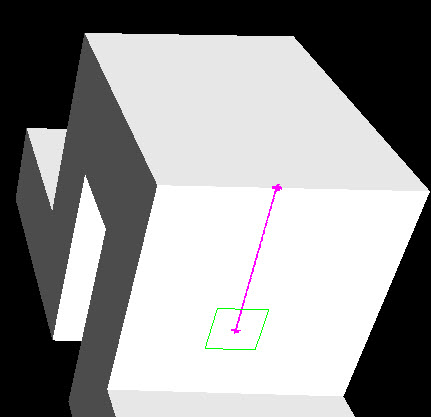

   측정 선이 시작점의 표면과 평행하면 자홍색 실선으로 표시됩니다.



   또는 시작점의 표면에 수직인 경우 노란색 실선으로 표시됩니다.



6. 장면 뷰에서 측정할 거리의 끝점을 클릭합니다.

   선택적 치수 레이블에 측정된 거리가 표시됩니다.

명령 입력: 측정 도구를 사용할 때 L(평행) 또는 P(수직)를 누릅니다.
