단면 평면 연결

Navisworks에서는 모형을 자를 평면을 최대 6개까지 활성화할 수 있지만 현재 평면만 단면 처리 기즈모를 사용하여 조작할 수 있습니다.

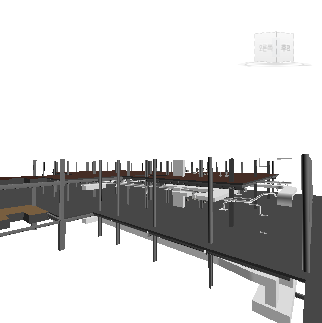

단면 평면을 함께 연결하면 해당 단면 평면이 하나로 이동되며 실시간으로 모형을 신속하게 슬라이스할 수 있습니다. 슬라이스는 관측점, 관측점 애니메이션 및 객체 애니메이션에서 사용할 수 있습니다.

단면 평면을 함께 연결

1. 단면 처리 도구 탭 > 모드 패널 > 평면 을 클릭합니다.

2. 평면 설정 패널에서 현재 평면 드롭다운을 클릭하고 모든 필수 평면 옆에 있는 전구 아이콘을 클릭하여 필요한 평면을 활성화합니다.

   전구가 켜지면 해당 단면 평면이 활성화되고 단면 뷰에서 모형을 자릅니다.



3. 평면 설정 패널에서 단면 평면 연결을 클릭합니다. 활성화된 모든 평면이 이제 하나의 슬라이스로 함께 연결됩니다.

4. 이동 기즈모가 장면 뷰에 표시되지 않는 경우 변형 패널에서 이동 을 클릭합니다.

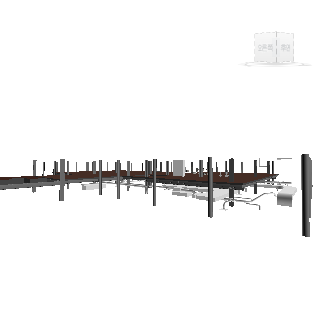

5. 기즈모를 끌어 현재 단면 평면을 이동합니다. 모든 단면 평면이 이제 함께 이동하므로 모형에서 슬라이스를 효과적으로 작성할 수 있습니다.

6. 현재 단면 처리된 관측점을 저장하려면 단면 처리 도구 탭 > 저장 패널 > 관측점 저장 을 클릭합니다.

   참고: 애니메이션 탭 > 작성 패널 > 기록 을 클릭하고 모형을 슬라이스된 것처럼 표시하는 관측점 애니메이션을 작성할 수 있습니다.
