처음으로 단면 상자를 사용하여 3D 모형의 횡단면 처리

  1. 관측점 탭 > 단면 처리 패널 > 단면 처리 사용 을 클릭합니다.

    Navisworks에서는 리본에서 단면 처리 도구 탭을 열고 장면 뷰에서 모형을 따라 단면 평면을 그립니다.

  2. 단면 처리 도구 탭 > 모드 패널 > 상자 를 클릭합니다.

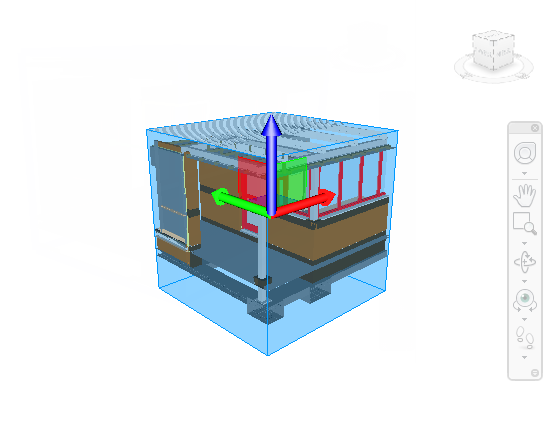

    상자가 이제 화면에 시각적으로 표시되고 기본적으로 이동 기즈모가 활성화되어 있습니다.

  3. 기즈모를 끌어 모형을 축에 따라 상자 단면 처리합니다.

  4. 현재 단면 처리된 관측점을 저장하려면 단면 처리 도구 탭 > 저장 패널 > 관측점 저장 을 클릭합니다.

상위 페이지: 단면 상자 활성화 및 사용
