홈 탭 > 프로브 경로 > 확인을 선택하여 다음에 대한 프로브 경로를 확인합니다.
- 바운더리 바깥(기계 경계 외부) 이동
- 프로브와 부품 간의 충돌
- 접촉 누락 이동
측정 이동 중에 접촉점을 찾을 수 없는 경우 접촉 누락 오류가 보고됩니다. 검사에 모델을 사용하지 않는 경우 옵션 대화상자의 프로브 검증 패스 페이지에서 없어진 접촉 포인트는 무시 확인란을 선택하여 이 검사를 비활성화할 수 있습니다.
- 잘못된 접촉 이동
PowerInspect는 프로브 경로가 있는 측정 순서 항목의 잠재적인 문제를 경고하는 아이콘을 측정 순서에 표시합니다.
확인에서 일부 프로브 경로 오류 및 잠재적 충돌을 탐지하지 못할 수 있습니다. 라이브 검사를 실행하기 전에 측정 순서를 확인해야 합니다. 예를 들어 프로브 변경 및 프로브 방향 변경은 확인되지 않으며, 밝은 회색으로 표시됩니다.
주: 기본적으로 확인이 활성화됩니다. 이 옵션은 수동 검사에는 사용할 수 없습니다.
검사 시뮬레이션
확인을 선택하면 PowerInspect는 대화식 시뮬레이션 중에 부품과 측정 장치의 이동 가능한 모든 부품 간의 충돌을 확인합니다. 충돌이 탐지되면 시뮬레이션이 일시 중지되고 오류가 표시됩니다. 다음 옵션 중에 클릭합니다.
- 무시 - 현재 오류를 무시하지만 다른 충돌이 탐지될 경우 경고를 계속 표시합니다.
- 모두 무시 - 현재 시뮬레이션의 모든 오류를 무시합니다.
- 중지 - 시뮬레이션을 중지합니다.

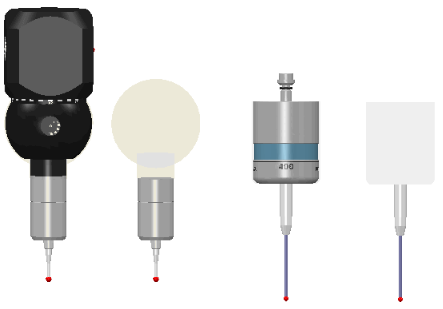

PowerInspect는 CAD 뷰에 투명 엔빌로프를 표시하여 확인에 사용되는 프로브 본체 부품을 식별합니다. F10 키를 눌러 다음과 같이 엔빌로프를 표시하거나 숨길 수 있습니다.
주: 옵션 대화상자의 프로브 검증 패스 설정에서 프로브, 프로브 공구 및 기계 부품의 여유 거리를 지정할 수 있습니다.
