포인트로부터 베스트 핏 축정렬을 사용하면 3개 이상의 형상 항목의 중심 포인트를 사용하여 부품을 CAD 모델에 맞춰 정렬할 수 있습니다. PowerInspect는 이러한 점을 사용하여 측정된 데이터를 CAD 모델에 일치시키는 베스트 핏을 수행합니다.
점에서 베스트 핏 축정렬을 생성하려면 다음을 수행합니다.
- 측정 순서에서 정의 레벨을 선택합니다.

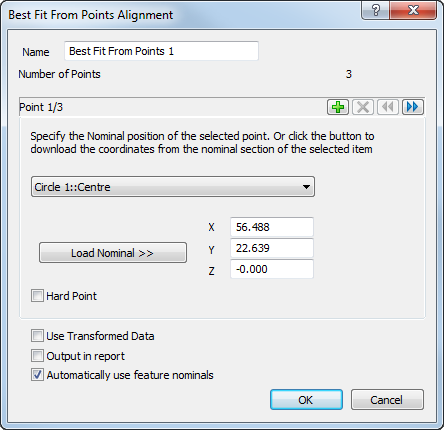

- 홈 탭 > 생성 패널 > 축정렬 화살표 > 포인트로부터 베스트 핏 축정렬을 클릭합니다. 포인트 축정렬로부터 베스트 핏 대화상자가 표시됩니다.
- 축정렬의 이름을 입력합니다.
- 드롭다운 목록에서 첫 번째 축정렬 점이 포함된 항목을 선택합니다.
기본적으로 점의 노미날 좌표는 X, Y, Z 상자에 표시됩니다. 각 점의 노미날을 수동으로 입력하려면 피쳐 노미날 자동 사용 확인란을 선택 취소하고 좌표를 입력합니다.
- 오류 없이 첫 번째 점을 배치하려면 고정 포인트 확인란을 선택합니다. 첫 번째 점의 좌표를 최적화하려면 확인란을 선택 취소합니다.
아이콘을 클릭하여 다음 점을 지정하고, 목록에서 두 번째 축정렬 점을 선택합니다.- 6단계를 반복하여 축정렬의 세 번째 점을 선택합니다.
- 축정렬에 4개 이상의 점을 사용하려면
아이콘을 클릭하여 새 점을 추가하고 5단계를 반복합니다. 점을 원하는 만큼 추가할 수 있습니다. 이전 점을 표시하려면
아이콘을 클릭합니다. 현재 선택한 점을 삭제하려면
아이콘을 클릭합니다. - 축정렬에 사용된 하나 이상의 피쳐가 점군 데이터를 사용하여 측정된 경우 참조 축정렬 목록에서 측정된 점군 데이터 값을 계산하는 데 사용되는 축정렬을 선택합니다.
- 다른 측정 장치 또는 다른 장치 위치에서 측정한 값을 사용하여 작성된 피쳐가 측정 순서에 포함된 경우 변환된 데이터 사용 확인란을 선택합니다. 이렇게 하면 장치 좌표가 CAD 좌표로 변환되어 모든 계산에 공통 참조 시스템이 사용됩니다.
검사의 모든 좌표가 한 위치에서 하나의 측정 장치를 사용하여 수집되는 경우 또는 작성된 피쳐가 측정 순서에 없는 경우에는 이 확인란이 영향을 주지 않습니다.
- 이 항목의 상세 정보를 보고서에 포함하려면 보고서에 포함 확인란을 선택합니다.
- 확인을 클릭하여 대화상자를 닫고 축정렬 항목을 생성합니다.
