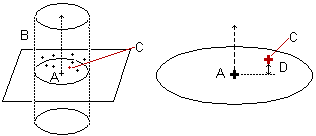

단일 점을 프로빙할 때 PowerInspect는 노미날 점 (A)의 벡터 주변 유역 영역 (B)를 계산합니다. 그러면 노미날에서 가장 가까이 있는 측정된 점 (C)가 프로브 보정되고 벡터를 따라 투영되며, 항목은 프로브 보정 벡터를 따라 측정된 점과 노미날 점 간의 2D 거리(D)를 보고합니다.
주: 프로빙된 단일 점 항목은 CNC 또는 수동 기계에서 부품을 검사할 때만 프로빙하여 측정할 수 있습니다.
단일 점을 프로빙하려면 다음을 수행합니다.
- 측정 순서에서 단일 점을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 항목 재생을 선택합니다.
PowerInspect는 노미날 점이 대상(
)으로 표시되는 전체 화면 모드로 CAD 뷰를 표시합니다. 또한 다음 정보를 표시하는 요소 프로빙 대화상자가 표시됩니다.
- 프로빙된 점의 실제 위치 값
- 타겟 포인트까지의 거리
- 타겟 평면까지의 거리
- 평면 상의 거리
- 요소 프로빙 대화상자에서 파라메터 버튼(
)을 클릭합니다. 측정 파라메터 대화상자가 표시됩니다.
- 측정 파라메터 대화상자에서 가이드 싱글 포인트 탭을 선택하고 설정을 편집합니다.
- 터치 한 번으로 점을 기록하려면 유효존안의 모든 포인트 기록 확인란을 선택 취소합니다. 점이 유역 영역 내에 있어야 합니다.
- 노미날과 가장 가까운 점을 측정된 점으로 사용하지만 유역 영역 내에서 사용된 모든 점을 기록하려면 유효존안의 모든 포인트 기록 확인란을 선택합니다. 점이 정보 탭에 나열됩니다.
아이콘을 클릭하여 요소 프로빙 대화상자에서 점을 볼 수도 있습니다.
- 유역 영역의 크기를 조정하려면 유역 영역 반지름 상자에 새 값을 입력합니다.
- 지정된 노미날 거리 내에 있는 점을 얻는 즉시 점 기록을 중지하려면 ...보다 작게 타겟에 가까이 오면 기록 멈춤 확인란을 선택하고 거리를 입력합니다.
- 여러 점을 얻으려면 ...보다 작게 타겟에 가까이 오면 기록 멈춤 확인란을 선택 취소합니다.
- 확인을 클릭하여 변경 사항을 저장하고 측정 파라메터 대화상자를 닫습니다.
- 점을 프로빙합니다. 측정 장치에서 추적을 지원하는 경우 PowerInspect는 CAD 뷰에 프로브의 현재 위치를 표시합니다. 좌표계 대화상자를 사용하여 프로브의 위치를 표시할 수도 있습니다.
- 요소 프로빙 대화상자를 구성하여 대상의 CAD 노미날, 노미날의 편차 및 지정된 공차와 관련된 오류 값을 표시합니다.
- 요소 프로빙 대화상자의 옵션을 사용하여 점 처리 방법을 지정합니다. 다음 옵션 중에 클릭합니다.
- 점을 저장합니다.
- 점을 다시 얻습니다.
- 점을 취소합니다.
- 선택 사항으로, 프로빙된 단일 점 항목이 2개 이상 포함된 형상 그룹을 재생하는 경우 다음을 클릭합니다.
- 현재 항목을 수락하고 다음 항목으로 이동합니다.
- 이전 항목으로 이동하여 다시 프로빙합니다.
