그래픽 창 점군 데이터 탭을 사용하여 측정 순서에서 선택한 점군 데이터 항목에 대한 정보를 볼 수 있습니다.
주: 점군 데이터는 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.

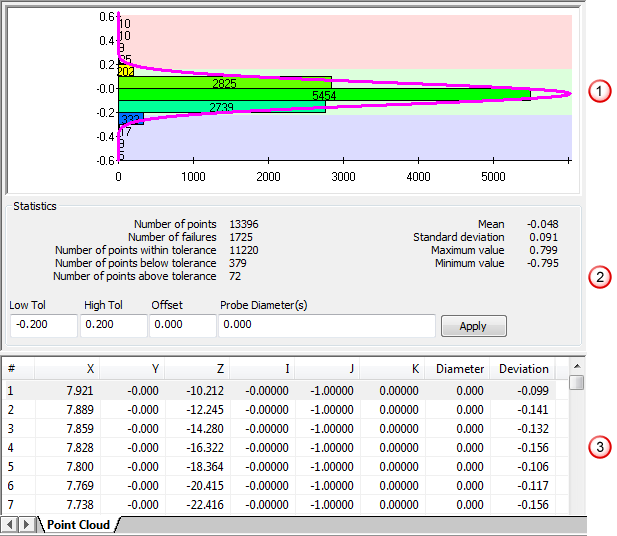

점군 데이터가 CAD 모델에 투영되면 탭에 다음 정보가 표시됩니다.
그래프 - CAD 서피스에서의 편차 분포를 표시합니다. 뷰 탭의 그래프 뷰 옵션 패널을 사용하여 그래프를 확대/축소할 수 있습니다.
통계 - 점군 데이터에 대한 정보와 공차 위, 공차 내, 공차 아래에 있는 점의 수를 표시합니다. 점군 데이터의 공차, 서피스 옵셋 또는 프로브 지름을 변경하려면 해당 상자에 새 값을 입력하고 적용을 클릭합니다.
테이블 - 각 점의 고유 식별자(#), 위치(X, Y, Z), 법선 벡터(I, J, K), 프로브 지름, CAD 서피스로부터 편차를 나열합니다.
기본적으로 테이블은 점 식별자(#)를 기준으로 정렬됩니다. 다른 열을 사용하여 점을 정렬하려면 열 제목을 클릭합니다. 한 번 클릭하면 점이 내림차순으로 정렬되고, 두 번 클릭하면 점이 오름차순으로 정렬됩니다.
