이중 열 기계 및 이중 장치에 연결하는 방법

두 개의 측정 장치에 연결하는 작업은 각 장치의 연결 프로토콜을 별도로 선택하고 구성해야 한다는 점을 제외하고 단일 장치와 동일한 방법으로 수행됩니다.

I++ 연결 프로토콜을 사용하여 이중 열 기계에 연결

1. 각 열에 대해 I++ 서버를 시작하고, 사용할 도구를 선택합니다.
2. PowerInspect에서 공구 탭 > 기계 > 구성을 클릭합니다.

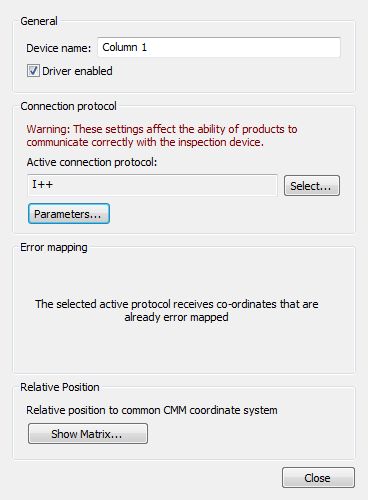

   CMMDriver 구성 대화상자가 표시됩니다.



3. PowerInspect가 열 1에 연결하지 않도록 하려면 드라이버가 활성화됨 확인란을 선택 취소합니다.

   이 확인란을 선택 취소하면 열 중 하나를 사용할 수 없을 때 이중 열 검사를 사용할 수 있습니다. 이렇게 하면 열려 있는 모든 문서가 열에 연결되지 않으며 충돌 예측이 자동으로 비활성화됩니다.

4. 선택을 클릭하고, 연결 프로토콜을 선택하시오 대화상자에서 I++를 두 번 클릭합니다.

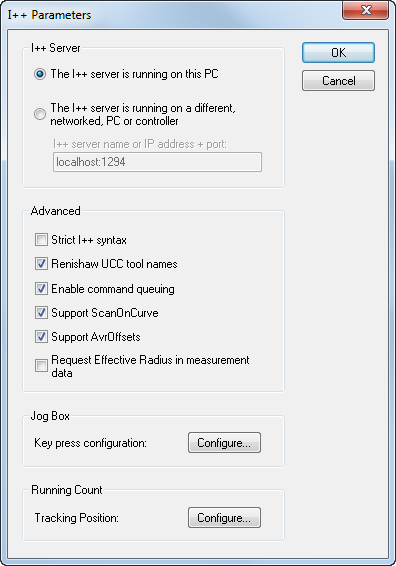

5. 파라메터를 클릭합니다. I++ 매개변수 대화상자가 표시됩니다.



6. 이 PC에서 I++ 서버가 실행 중임을 선택합니다.
7. 고급 영역에서 실행 중인 I++ 서버의 설정을 선택하고, 확인을 클릭하여 대화상자를 닫습니다.
8. 이전 교정에서 이 열에 대해 계산된 축변환 매트릭스를 보려면 매트릭스 표시를 클릭합니다.
9. CMMDriver 구성 대화상자에서 닫기를 클릭합니다.
10. 공구 탭 > 기계 2 > 구성을 클릭합니다.

    CMMDriver 구성 대화상자가 표시됩니다.

11. PowerInspect가 열 2에 연결하지 않도록 하려면 드라이버가 활성화됨 확인란을 선택 취소합니다.
12. 선택을 클릭하고, 연결 프로토콜을 선택하시오 대화상자에서 I++를 두 번 클릭합니다.
13. 파라메터를 클릭합니다. I++ 매개변수 대화상자가 표시됩니다.
14. I++ 서버가 네트워크로 연결된 다른 PC 또는 컨트롤러에서 실행 중임을 선택합니다.
15. I++ 서버 이름 또는 IP 주소 + 포트 상자에 두 번째 열의 서버가 실행 중인 컴퓨터의 IP 주소를 입력합니다.
16. 고급 영역에서 실행 중인 I++ 서버의 설정을 선택하고, 확인을 클릭합니다.
17. 이전 교정에서 이 열에 대해 계산된 축변환 매트릭스를 보려면 매트릭스 표시를 클릭합니다.
18. CMMDriver 구성 대화상자에서 닫기를 클릭합니다.

이중 장치에 연결

1. 공구 탭 > 기계 > 구성을 클릭합니다.
2. CMM 구성 대화상자에서 선택을 클릭합니다.
3. 연결 프로토콜을 선택하시오 대화상자에서 측정 장치의 통신 프로토콜을 두 번 클릭합니다.
4. 선택한 프로토콜에 추가 파라메터가 필요한 경우 파라메터를 클릭하여 설정을 지정합니다.
5. 공구 탭 > 기계 2 > 구성을 클릭합니다.
6. 두 번째 장치에 대해 2~4단계를 반복합니다.

주: 두 암 중에서 선택하려면 기계 탭을 사용하여 기계 드롭다운 목록에서 장치를 선택합니다.
