RPS(참고 포인트 시스템) 축정렬 항목을 만드는 방법

RPS 축정렬을 사용하면 부품의 회전 및 변환 축을 제약하는 일련의 기능 세트를 사용하여 부품을 CAD 모델에 맞춰 정렬할 수 있습니다. 이 항목을 사용하여 다음과 같은 작업을 수행할 수 있습니다.

주: 가이드 서피스 포인트는 CNC 및 수동 기계에 대한 측정을 생성할 때만 사용할 수 있습니다.

RPS 축정렬을 만들려면 다음을 수행합니다.

  1. 측정 순서에서 정의 레벨을 선택합니다.
  2. 홈 > 생성 패널 > 축정렬 화살표 > RPS 축정렬을 클릭합니다. RPS 축정렬 정의 대화상자가 표시됩니다.

    축변환된 좌표계의 노미날 값을 가진 도면이 있지만 CAD 모델이 없는 경우 파라메터 탭에서 데이텀 편집을 클릭하고 값에 축변환을 적용하여 축정렬을 생성할 수 있습니다.

  3. 축정렬의 이름을 입력합니다.
  4. 기본적으로 축정렬 피쳐의 노미날은 PCS(CAD 데이텀)를 기준으로 보고됩니다. 다른 데이텀을 기준으로 노미날을 보거나 편집하려면 파라메터 탭에서 데이텀 편집을 클릭하고, 축변환 매트릭스 대화상자를 사용하여 데이텀의 이동 및 회전을 지정합니다.
  5. 제약 조건 탭의 왼쪽 드롭다운 목록에서 피쳐를 선택하거나, 아이콘을 클릭하고 CAD 뷰에서 피쳐를 선택합니다. 그리고 다음 중에서 선택합니다.

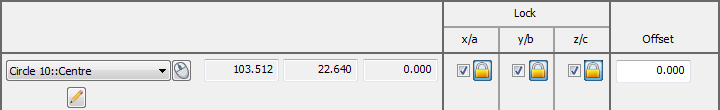

    • 점 - 이 경우 잠금 열에서 확인란을 하나 이상 선택하여 피쳐의 제약을 받는 축을 지정합니다. 예를 들면 다음과 같습니다.

      축을 과도하게 제약하면 PowerInspect가 모든 피쳐의 베스트 핏을 생성합니다. 축을 베스트 핏 계산에서 제외하려면 확인란 옆에 있는 아이콘을 클릭합니다. 그러면 버튼이 모양으로 변합니다.

    • 선, 축 또는 벡터 - 이 경우 오른쪽 드롭다운 목록에서 옵션을 선택합니다. 다음 중에서 선택합니다.

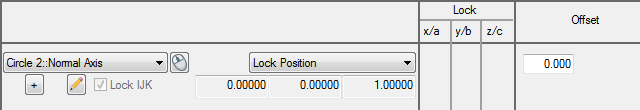

      위치 잠금 - 피쳐를 사용하여 위치 및 이동 축을 제약합니다.

      방향 잠금 - 회전 축만 제약합니다. 예를 들면 다음과 같습니다.

  6. 선택한 항목의 노미날을 변경하려면 아이콘을 클릭하고 항목 대화상자에서 새 값을 입력합니다.
  7. 이 축정렬을 위해 항목을 배치하려면 옵셋 상자에 법선을 따라 항목의 옵셋에 사용하려는 거리를 입력합니다. 옵셋은 항목 대화상자에서 지정한 항목과 모든 옵셋/두께 값에 적용됩니다.

    선택한 항목에서 허용하는 경우에만 옵셋을 입력할 수 있습니다. 예를 들어 원 측정의 옵셋을 입력할 수 있지만 평면 측정의 옵셋은 입력할 수 없습니다.

  8. 아이콘을 클릭하여 다음 피쳐를 정의합니다.

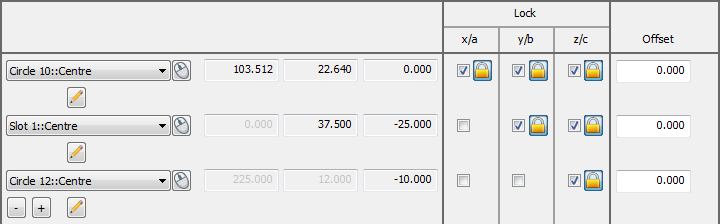

  9. 5~8단계를 반복하여 축정렬 생성에 사용할 다른 피쳐를 지정합니다. 예를 들면 다음과 같습니다.

    축은 원하는 정렬로 잠글 수 있으며, 최대 100개의 제약 항목을 지정할 수 있습니다. 축정렬을 과도하게 제약하면 PowerInspect는 사용자가 최적화에 포함하도록 지정한 항목의 베스트 핏을 생성하고, 축정렬 대화상자 및 보고서 탭에 이러한 항목의 표준 편차를 보고합니다.

  10. 다른 측정 장치 또는 다른 장치 위치에서 측정한 값을 사용하여 작성된 피쳐가 측정 순서에 포함된 경우 변환된 데이터 사용 확인란을 선택합니다. 이렇게 하면 장치 좌표가 CAD 좌표로 변환되어 모든 계산에 공통 참조 시스템이 사용됩니다.

    검사의 모든 좌표가 한 위치에서 하나의 측정 장치를 사용하여 수집되는 경우 또는 작성된 피쳐가 측정 순서에 없는 경우에는 이 확인란이 영향을 주지 않습니다.

  11. 축정렬에 옵셋을 적용하려면 파라메터 탭에서 옵셋 편집을 클릭하고 축변환 매트릭스 대화상자에 옵셋을 입력합니다.
  12. 축정렬에 사용된 하나 이상의 피쳐가 점군 데이터를 사용하여 측정된 경우 참조 축정렬 목록에서 측정된 점군 데이터 값을 계산하는 데 사용되는 축정렬을 선택합니다.
  13. 축정렬의 상세 정보를 보고서에 포함하려면 보고서에 포함 확인란을 선택합니다.
  14. 확인을 클릭하여 변경 사항을 저장하고 대화상자를 닫습니다.
