한 방향과 위치에서 다른 방향과 위치로 모든 노미날을 변환하려면 도구 탭 > 변환 패널 > 노미날 변환을 사용합니다. 예를 들어, 이 옵션을 사용하면 공통 좌표계를 기준으로 측정을 변환할 수 있습니다.
문서에서 노미날을 변환하려면
- 도구 탭 > 변환 패널 > 노미날 변환을 클릭합니다. 축변환 매트릭스 대화상자가 표시됩니다.
- 축변환 매트릭스 대화상자에서 사용할 축변환을 입력하고 확인을 클릭합니다. 노미날 및 측정된 데이터가 변환되고 축변환 효과를 표시하도록 CAD 뷰가 업데이트됩니다.

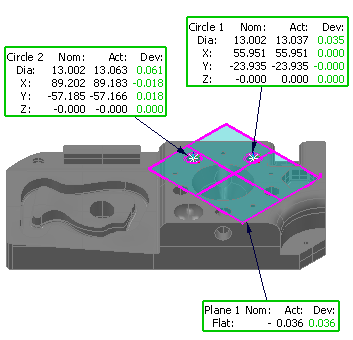

예를 들어 Z 축을 중심으로 -45도 변환을 다음 모델에 적용할 경우:

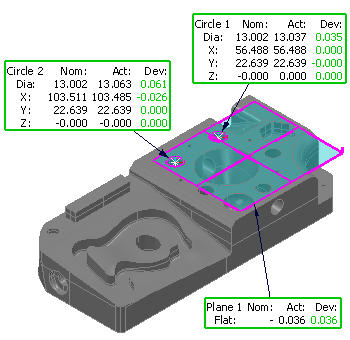

다음과 같이 변경됩니다.
모든 결과에 대한 변환 효과를 보려면 보고서 탭을 선택합니다.
