PowerInspect는 색상을 사용하여 CAD 뷰에 표시되는 포인트의 측정 상태를 나타냅니다.

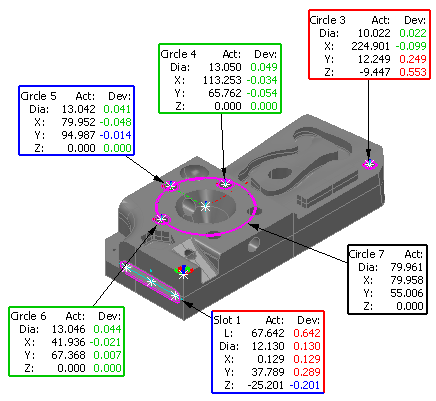

형상 아이템
라벨 내의 텍스트 색상은 각 아이템의 측정 상태를 나타냅니다. 기본적으로 다음과 같습니다.
- 녹색은 측정치가 공차 내에 있음을 나타냅니다.
- 빨간색은 측정치가 공차 범위 위에 있음을 나타냅니다.
- 파란색은 측정치가 공차 범위 아래에 있음을 나타냅니다.
- 금색은 아이템이 측정되지 않았음을 나타냅니다.
- 검은색은 아이템을 측정하지 않았거나(예: 구성된 아이템), 측정치를 아이템의 노미날과 비교하지 않았음을 나타냅니다.
색상은 아이템 라벨의 경계에도 사용되는데, 아이템 측정치 중 일부는 공차를 초과하고 일부는 공차 미만인 경우 라벨 경계가 여러 색으로 표시됩니다. 예를 들면 다음과 같습니다.
주: PowerInspect는 아이템 대화상자에서 노미날 사용을 선택한 경우에만 공차 표시기를 표시합니다. 이 확인란을 선택하면 아이템의 보고서에 포함 설정에 따라 표시되는 공차 표시기가 달라집니다. 공차를 벗어난 측정치가 보고서에 출력되는 경우, 공차 범위 밖 아이콘 및 라벨 경계와 함께 아이템이 표시됩니다. 공차를 벗어난 측정치가 포함되지 않는 경우, 일부 측정치가 공차 범위 밖이어도 아이템이 공차 범위 내 표시기로 표시됩니다.

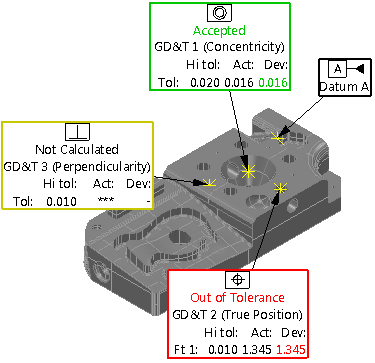

GD&T 아이템
라벨 경계의 색상은 각 아이템의 측정 상태를 나타냅니다.
- 녹색은 측정치가 공차 내에 있음을 나타냅니다.
- 빨간색은 측정치가 공차를 벗어났음을 나타냅니다.
- 금색은 측정치가 계산되지 않았음을 나타냅니다.
- 검은색은 아이템이 측정되지 않았음을 나타냅니다(예: GD&T 데이텀 아이템).

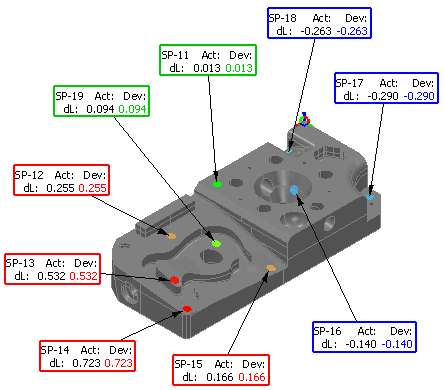

서피스 측정 포인트
스폿이나 핀의 색상은 포인트의 측정 상태를 나타냅니다.
- 초록색 포인트는 공차 영역 내에 있는 것입니다.
- 빨간색 포인트는 공차 영역을 초과하는 것입니다.
- 파란색 포인트는 공차 영역 미만입니다.
팁: 옵션 대화상자의 색깔 페이지를 사용하여 공차 색상을 변경할 수 있습니다.
