ASCII 파일에서 다이나믹 포인트를 가져오려면 다이나믹 포인트 탭 > 편집 패널 > 가져오기를 클릭합니다. 이 옵션을 사용하여 문서 간에 다이나믹 포인트를 복사하거나, 다른 응용프로그램에서 만들거나 텍스트 편집기에 입력한 포인트를 가져올 수 있습니다.
각 포인트는 파일의 개별 행에 있어야 하며 행의 각 값은 공백으로 구분되어야 합니다.
각 포인트의 항목에는 다음이 포함되어야 합니다.
- 포인트 이름. 공백이 포함된 이름은 따옴표로 묶어야 합니다.
중복된 이름이 생성되지 않도록 가져오기 프로세스 중에 PowerInspect에서 포인트 이름을 바꿀 수 있습니다. 이름을 바꾸지 않으려면 포인트 이름을 큰따옴표로 묶어야 합니다.
- 프로브 중심을 지정하는 XYZ 좌표
- 포인트 위치에서 서피스 법선의 IJK 좌표
또한 각 포인트는 다음을 지정할 수 있습니다.
- 서피스에서 포인트까지의 옵셋
- 위치 공차
- 포인트 타입: SP는 서피스 포인트를 나타내고 EP는 모서리 포인트를 나타냅니다.

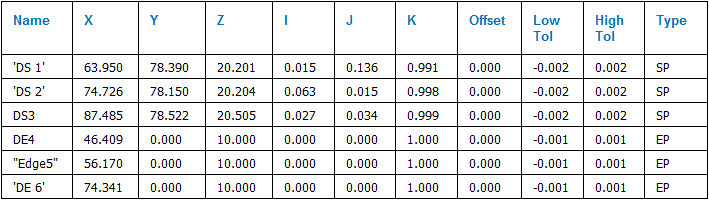

예를 들면 다음과 같습니다.
각 포인트의 이름, 좌표 및 벡터만 지정하는 경우 기본적으로 옵셋 및 공차 값은 0으로 지정되고 포인트 타입은 SP로 지정됩니다.
