CAD 뷰에는 다음이 표시됩니다.
- 프로브 패스에서 첫 번째 충돌 및 경계를 벗어난 이동.
- 프로브 패스에서 모든 잘못된 접촉 및 누락된 접촉.
오류는 색상 구분 선과 기호를 조합하여 표시됩니다. 색상 구분 방식은 측정 순서에 표시된 패스-상태 아이콘에 사용된 것과 동일합니다.
- 노란색— 경계를 벗어난 이동
- 주황색— 충돌
- 파란색— 누락된 접촉
- 보라색— 잘못된 접촉
- 회색— 정의되지 않은 프로브 또는 프로브 패스
예:

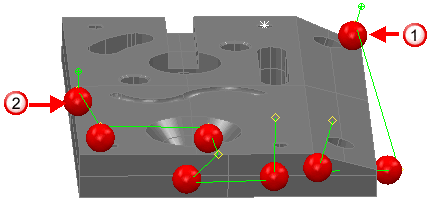

다음 CAD 모델은 접촉점을 두 개의 서피스 측정 그룹으로 표시합니다.
여기서 각 의미는 다음과 같습니다.
는 첫 번째 측정 그룹의 시작을 표시합니다.
는 두 번째 측정 그룹의 시작을 표시합니다.

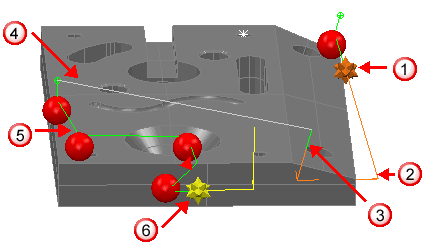

CAD 뷰에서 보면 다음 검증 색상 및 기호가 표시됩니다.
오류 기호와 주황색 프로브 패스는 충돌을 나타냅니다.
프로브 패스가 주황색으로 계속 이어져 다른 충돌을 나타냅니다. 충돌 기호는 패스의 첫 번째 충돌에 대해서만 표시되므로 기호는 표시되지 않습니다.
이 단면에서 오류가 발견되지 않았음을 나타내기 위해 패스가 녹색으로 변경됩니다.
패스가 회색으로 변경되어 이 단면이 검증되지 않았음을 나타냅니다.
두 번째 서피스 측정 그룹의 패스는 오류가 발견되지 않았음을 나타내는 녹색입니다.
노란색 기호는 경계를 벗어나 이동했음을 나타냅니다. 패스도 노란색으로 표시됩니다.
