열역학 테이블 데이터

.dat 파일에는 포화, 과열 및 과냉각 유체에 대한 특성 정보가 포함되어 있습니다. 이 파일은 Autodesk® CFD 설치의 최상위 폴더에 있으며 텍스트 편집기를 사용하여 내용을 볼 수 있습니다. 예를 들어, Windows 7에서는 ProgramData\Autodesk\CFD*입니다.*.

사용자 파일

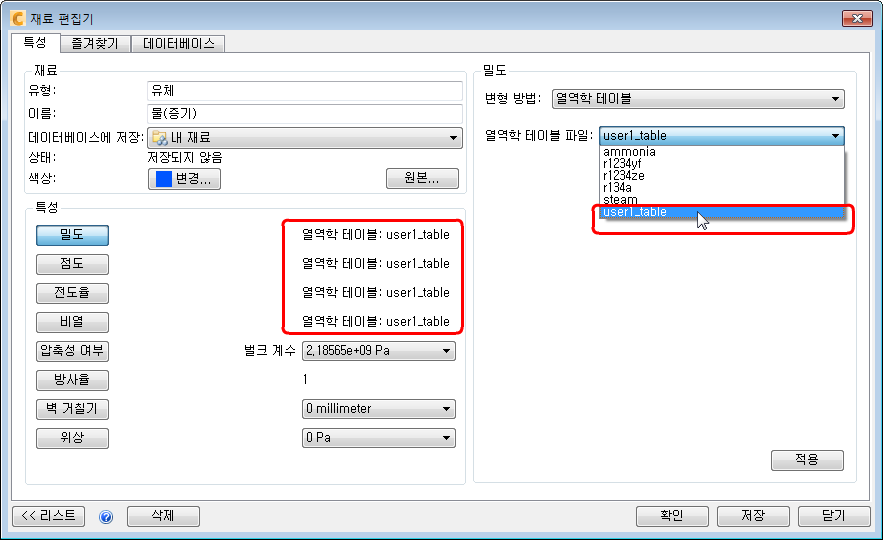

기본 .dat 파일을 참조하여 자신만의 고유한 열역학 테이블 데이터 파일을 작성할 수 있습니다. 설치에 포함된 파일 중 하나를 복사 및 편집하거나 처음부터 새로 파일을 작성하십시오. 사용자 파일이 있으면 선택하여 유체 재료와 함께 사용할 수 있습니다.

참고: 사용자 .dat 파일은 공유 파일에 포함되지 않습니다. 따라서 공유 파일이 사용되는 위치에서 설치할 수 있도록 사용자 .dat 파일과 공유 파일을 함께 두십시오.

파일 형식

각 열역학 테이블 파일은 다음 5개 섹션으로 나뉩니다.

포화

포화 섹션의 각 행에는 다음과 같은 데이터가 포함되어 있습니다.

온도	압력	증기 엔탈피	액체 엔탈피	증기 체적	액체 체적
°F	PSI	BTU/lbm	BTU/lbm	lbm/ft³	lbm/ft³

일부 흐름(특히 위상이 변경되는 흐름)의 물리적으로 불안정한 특성 때문에 포화된 흐름을 해석할 때는 주의해야 합니다.

과열

과열 유체의 경우 각 압력에 여러 온도 데이터 점이 제공됩니다. 각 행에는 다음과 같은 데이터가 포함됩니다.

온도	증기 체적	증기 엔탈피
°F	lbm/ft³	BTU/lbm

참고: 일부 유체의 경우 더 낮은 압력 값에 대해 더 많은 항목이 제공됩니다. 더 높은 압력에 대해서는 압력 데이터 분포가 덜 촘촘하기 때문에 더 낮은 압력에서 과열된 액체에 대한 결과가 더 정확한 경향이 나타납니다. 좀 더 높은 정확도가 필요한 경우 해당 .dat 파일에 데이터를 더 추가합니다.

과냉각 물

과냉각 유체의 경우 각 압력에 여러 온도 데이터 점이 제공됩니다. 각 행에는 다음과 같은 데이터가 포함됩니다.

온도	액체 체적	액체 엔탈피
°F	lbm/ft³	BTU/lbm

증기 및 액체 특성

점도, 비열 및 열전도 계수의 기본값은 각각 포화 테이블의 증기 및 액체 부분에 대한 평균값입니다. 각 행에는 다음과 같은 데이터가 포함됩니다.

점도	전도율	비열
Pa-s	W/m/°C³	J/kg/°C

참조

Van Wylen, G. J., Sonntag, R. E., Fundamentals of Classical Thermodynamics, 2판, John Wiley and Sons, Inc., 1973
