Fusion 360

Fusion 360을 CAD 환경으로 사용할 수 있습니다. Fusion 360은 클라우드 연결된 CAD 도구이므로 Fusion 360에서 작성되지 않은 파일을 업로드해야 합니다.

CFD 시작

Fusion 360에는 다양한 기능이 있으며, 서로 다른 기능은 CAM, Simulation 등의 작업공간으로 분할됩니다. 실행 프로그램은 시뮬레이션 작업공간을 통해 액세스할 수 있습니다. 시뮬레이션 작업공간에는 단순화라는 모델링 환경이 있으며, 단순화 환경에는 시뮬레이션 실행 프로그램이 포함되어 있습니다.

Fusion 360에서 모델을 연 후에는 다음을 수행합니다.

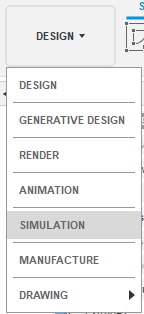

1. 작업공간 드롭다운 메뉴를 클릭합니다.



2. 시뮬레이션을 선택합니다.

3. 새 연구 창에서 모델 단순화를 선택합니다.

   참고: 시뮬레이션이 만들어져 있는 경우에는 새 연구 대화상자가 자동으로 열리지 않습니다. 도구모음에서 단순화 영역을 열 수 있습니다.

4. 도구모음에서 CFD 아이콘을 클릭하거나, 아이콘 아래를 클릭하여 CFD에서 시뮬레이션 및 CFD 모델 평가 도구에 대한 옵션을 확장합니다.

   • 보이는 모형을 모형 평가 툴킷에서 시작하려면 활성 모형 평가 도구를 선택합니다.
   • 보이는 모형만 실행하려면 활성 모형 실행을 선택합니다. 이 옵션을 선택하면 설계 연구 관리자가 열립니다.

지오메트리 수정

모델링 환경 중 하나에서 지오메트리를 수정할 수 있습니다. 단순화 공간에서 수정되는 지오메트리는 제작 지오메트리에 영향을 주지 않고 수정될 수 있습니다. 단순화 공간의 형상 변경 작업은 시뮬레이션 모델로 수행됩니다.

단순화 공간에는 특별히 시뮬레이션에 사용하기 위해 지오메트리를 수정할 수 있는 도구가 있습니다.
