FEA로 결과 전송

널리 사용되는 여러 FEA 도구를 사용하여 Autodesk® CFD 결과를 FEA 해석에 대한 경계 조건으로 적용할 수 있습니다. 이 기능은 유한 요소 방식의 강점 중 하나 즉, 결과를 해석 플랫폼 간에 공유하고 후속 계산에 빠르고 쉽게 사용할 수 있음을 보여줍니다. 이 기능은 흐름 해석과 구조 해석 간의 관계를 강화하여 보다 포괄적이고 유용한 해석 세트를 만듭니다. 이러한 해석 세트에서 중요한 요소인 Autodesk® CFD를 사용하면 흐름 해석을 제품 설계 프로세스의 필수 부분으로 만들 수 있습니다.

압력 및 온도 결과는 FEA 모형에 보간되므로 FEA 메쉬가 Autodesk® CFD 메쉬와 일치하지 않아도 됩니다. 대부분의 경우 해석 도구의 요구 사항이 다르기 때문에 이러한 두 개의 메쉬가 전혀 다릅니다.

FEA 해석에 사용되는 요소 유형은 Autodesk® CFD 해석과 동일하지 않아도 됩니다.

아래에서는 Autodesk® CFD 결과를 FEA 경계 조건으로 변환하는 절차를 설명하고, 지원되는 각 FEA 도구에 대한 특정 세부 사항도 제공합니다.

Autodesk® CFD :

FEA:

절차

14단계는 FEA 도구에서 완료해야 합니다. 59단계는 Autodesk® CFD에서 수행해야 합니다. 10단계는 FEA 도구에서 수행됩니다.

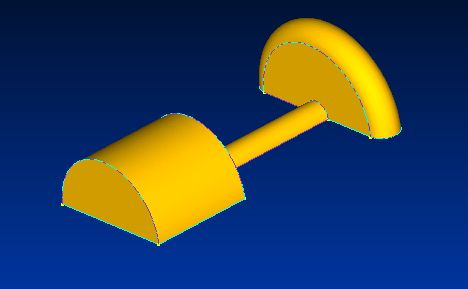

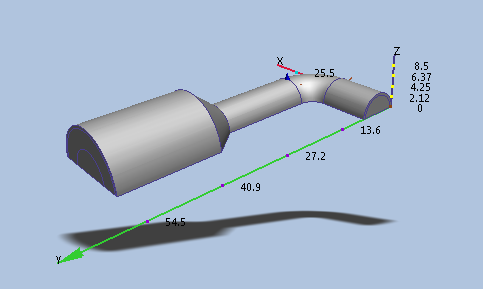

1. FEA 형상을 준비합니다. 다음과 같이 모형 형상의 위치 및 방향은 Autodesk® CFD 모형과 동일해야 합니다.

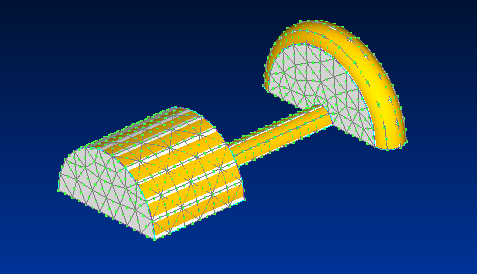

2. 구조 해석에 적절한 유한 요소 메쉬를 작성합니다. 이 메쉬는 Autodesk® CFD 메쉬와 동일한 밀도를 갖거나 동일한 요소 유형을 사용하지 않아도 됩니다. FEA 해석에 중요한 영역만 메쉬해야 합니다.

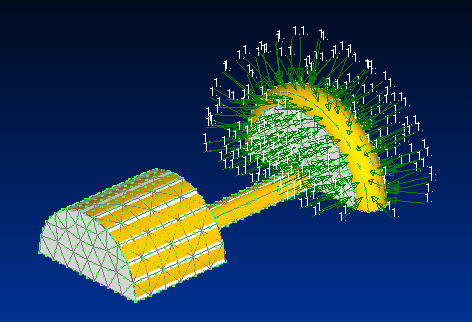

3. FEA 모형의 적절한 위치에 압력이나 온도를 적용합니다. 지정한 값은 Autodesk® CFD에서 계산한 값으로 덮어쓸 수 있으므로 중요하지 않습니다.

참고: 3단계로 FEA 해석에 대한 경계 조건의 위치를 설정합니다. 이러한 위치에서 Autodesk® CFD 해석 결과가 FEA 모형의 경계 조건으로 전송됩니다. 이 단계를 생략할 경우 10단계에서 설명한 새 데크에 경계 조건이 없게 됩니다.

1. 해석 데크를 내보냅니다. 그러면 지원되는 FEA 도구의 파일 형식이 아래에 나열됩니다.
2. 완료된 Autodesk® CFD 해석의 결과(탭) > 결과 작업(확장 패널) > FEA 매핑에서 FEA 매핑 대화상자를 엽니다.
3. 찾아보기 버튼을 사용하여 FEA 데크를 선택합니다.
4. 매핑할 결과 유형을 선택합니다(압력 또는 온도).
5. 압력 방향을 반전해야 할지 나타냅니다. 이 기능은 FEA 도구와 관련된 것으로, 경우에 따라 양수 압력은 안쪽 또는 바깥쪽으로 향합니다.
6. 결과를 BC에 매핑 버튼을 클릭합니다.
7. 새 데크가 적절한 경계에 보간된 결과로 작성됩니다. 이 데크의 경우 원래 이름에 "_newbcs" 단어가 추가됩니다. FEA 도구로 돌아가서 새 데크를 가져옵니다. 경계 조건 값은 Autodesk® CFD의 결과 값이며, 새 노드 및/또는 요소 위치에 보간됩니다.

지원되는 FEA 도구의 파일 확장자:

여러 시간 단계 전송

기본적으로 마지막에 저장된 결과 세트 또는 시간 단계 결과가 FEA 하중 세트로 변환됩니다. 과도 해석의 저장된 모든 결과 세트를 FEA 하중 세트로 변환하려면 플래그 관리자에서 다음 플래그를 사용으로 설정합니다.

load_xfer_all_res

위에 설명된 절차에 따라 메쉬 및 적용된(더미) 하중이 포함된 FEA 데크를 작성하고, Autodesk® CFD 인터페이스의 하중 전송 대화상자를 사용하여 결과를 매핑합니다. 보간된 결과를 각 시간 단계에 대한 하중으로 포함하는 별도의 파일이 내보내집니다.

각 결과 파일은 다음과 같은 명명 규칙을 따릅니다.

deckname_newbcs_t#.filetype

• deckname = FEA 도구에서 저장될 때 데크에 지정된 이름
• filetype = 데크의 적절한 확장자(“.inp,” “.ans,” “.nas,” “.unv,” “.neu,” “.gfm”일 수 있음)
