Celem ćwiczenia będzie utworzenie zewnętrznej obwiedni powierzchni na bazie polilinii.
Ćwiczenie stanowi kontynuację części Ćwiczenie 3: Dodawanie linii nieciągłości do powierzchni.
Tworzenie zewnętrznej obwiedni na podstawie polilinii
- Kliknij kartę Narzędzia główne
panel Warstwy listę rozwijaną Warstwa. Kliknij przycisk
obok warstwy _EG-BNDY. Kliknij na rysunku, aby zamknąć listę Warstwy. Zostanie wyświetlona niebieska polilinia reprezentująca zakres obszaru. Ta polilinia została zaimportowana z oryginalnymi warstwicami powierzchni.
- W oknie Obszar narzędzi, na karcie Nawigator, rozwiń kolekcje
PowierzchnieEG
Definicja. Kliknij prawym przyciskiem myszy opcję
Obwiednie. Kliknij przycisk . - W oknie dialogowym Dodaj obwiednie określ następujące parametry:
- Nazwa: EG — zewnętrzne
- Typ: Zewnętrzna
- Niedestrukcyjna linia nieciągłości: Odznaczone
- Strzałka: 1.000
- Kliknij przycisk OK.
- Wybierz niebieską polilinię.

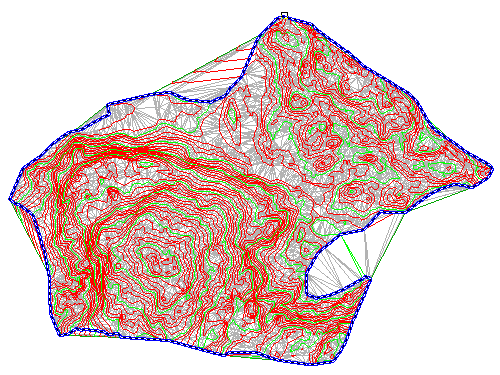

Obwiednia zostanie dodana do definicji powierzchni, a wyświetlana na rysunku powierzchnia zostanie przycięta do obszaru zdefiniowanego przez nową obwiednię zewnętrzną.
W tym ćwiczeniu jest wykorzystywany rysunek Surface-1B.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.
Ukrycie polilinii i zmiana stylu powierzchni
- Kliknij kartę Narzędzia główne panel Warstwy listę rozwijaną Warstwa. Kliknij przycisk
obok warstwy _EG-BNDY. - Wybierz powierzchnię. Kliknij prawym przyciskiem myszy. Kliknij opcję Właściwości powierzchni.
- W oknie dialogowym Właściwości powierzchni, na karcie Informacje dla opcji Styl powierzchni wybierz ustawienie Warstwice 5 stóp i 25 stóp (tło). Kliknij przycisk OK.

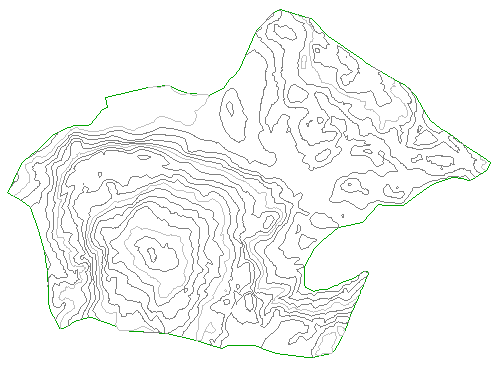

W wybranym stylu powierzchni warstwice są wyświetlane w stonowanych kolorach w szerokich odstępach. Dzięki takiemu sposobowi wyświetlania główne elementy powierzchni mogą pozostać widoczne, gdy użytkownik koncentruje się na innych aspektach projektu obszaru.
Aby kontynuować naukę w następnym samouczku, przejdź do tematu Praca z dużymi powierzchniami.
