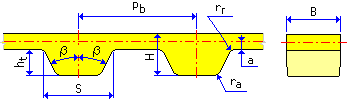

Pas z trapezowymi zębami
|
Symetryczne zęby dwustronne |
Piętrowe zęby dwustronne |
|
|
|
Długość podziału pasa może być określona jako
L = z p b
Koło pasowe z zębami walcowymi
Zewnętrzna średnica koła pasowego może być określona jako
|
Bezkołnierzowe koło pasowe |
Koło pasowe z kołnierzem |
Szczegół kołnierza |
|
|
|
|
Płaskie koło pasowe
Znaczenie użytych zmiennych:
|
z |
Liczba zębów danego koła pasowego / Liczba zębów pasa [-] |
|
p b |
Podział obwodowy [m] |
|
a |
Odsunięcie linii podziału [m] |
