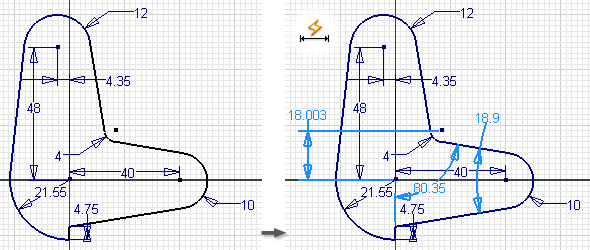

Polecenie Automatyczne wymiary i wiązania zapewnia automatyczne dodawanie brakujących wymiarów i wiązań do wybranej geometrii szkicu.
Użyj polecenia Wymiar, aby dodać tylko potrzebne wymiary, a następnie użyj polecenia Automatyczne wymiary i wiązania, aby obliczyć pozostałe wymiary oraz wiązania.
- Na szkicu kliknij kartę Szkic
panel Wiązanie
Automatyczne wymiary i wiązania
.
Zostanie otwarte okno dialogowe Wymiarowanie automatyczne i domyślnie będzie aktywowane narzędzie wyboru Krzywe.
W polu Wymagane wymiary widoczna jest liczba wymiarów i wiązań potrzebnych do pełnego określenia powiązania szkicu. Jeżeli Wymiary lub Wiązania są wykluczone z rozpatrywania to liczba jest usuwana z całkowitego zestawu.
- (Opcjonalnie) W oknie dialogowym Wymiarowanie automatyczne usuń zaznaczenie jednej z poniższych opcji:
- Wymiary. Standardowo jest Włączony. Stosuje wymiarowanie automatyczne do wybranej geometrii. Usuń zaznaczenie, aby wykluczyć wymiary.
- Wiązania. Standardowo jest Włączony. Automatycznie dodaje wiązania do wybranej geometrii. Usuń zaznaczenie, aby wykluczyć wiązania.
- W oknie graficznym wybierz geometrię, która zostanie automatycznie powiązana i zwymiarowana.
Wskazówka: Aby automatycznie zwymiarować i powiązać cały szkic, nie należy wybierać żadnej geometrii.
- Kliknij dowolną z poniższych opcji:
- Zastosuj. Dodaj wymiary i wiązania.
- Usuń. Z geometrii szkicu usuń wymiary i wiązania dodane automatycznie. Wymiary lub wiązania można usunąć wyłącznie, gdy jest zaznaczone skojarzone pole wyboru.
- Gotowe. Kończy działanie polecenia i zamyka okno dialogowe.
Uwaga: Zawartość pola Wymagane wymiary jest aktualizowana podczas dodawania i usuwania wymiarów oraz wiązań.
