Przesuwanie i obracanie komponentów w prezentacji

Za pomocą rozsunięć komponentów można przesuwać lub obracać części.

Podczas rozsuwania komponentów istnieje kilka opcji zatwierdzania i kontynuowania procesu tworzenia rozsunięcia. Można:

• przełączać między typami rozsunięcia Przesuń i Obrót;
• zmieniać zbiór wskazań poprzez dodanie lub usunięcie;
• zmieniać kierunek przesunięcia lub obrotu;
• przesuwać wskaźnik odtwarzania na osi czasu;
• kliknąć przycisk OK.

Uwaga: Komponenty, które są powierzchniami, można rozsunąć tylko przez wybranie komponentu w przeglądarce modelu i użycie polecenia rozsunięcia. Dla rozsunięć komponentu powierzchni są dostępne ograniczone opcje toru montażu.

Tworzenie rozsunięć

Wybierz co najmniej jeden komponent, a następnie uaktywnij polecenie rozsunięcia. Układ rozsunięcia zostanie wyświetlony na komponencie wybranym jako pierwszy. To położenie można zmienić. Jeśli w tym samym czasie rozsuwanych jest wiele komponentów, jest to określane jako grupa rozsunięcia. Komponenty nie są pogrupowane na osi czasu.

Uwaga: Komponenty w grupie rozsunięcia mają te same właściwości rozsunięcia. Edycja odległości rozsunięcia dla jednego składnika ma wpływ na wszystkie z nich.

Zmiany położenia, orientacji, nieprzezroczystości i widoczności komponentu są reprezentowane na osi czasu jako operacje.

1. Wybierz lub utwórz serię ujęć, do której mają zostać dodane rozsunięcia.

   Aby utworzyć serię ujęć, kliknij kartę Prezentacja panel Warsztat Nowa seria ujęć. Następnie określ typ serii ujęć i kliknij przycisk OK.

2. W razie potrzeby przesuń wskaźnik odtwarzania do żądanego położenia na osi czasu, aby określić czas początkowy operacji rozsunięcia.
3. Na wstążce kliknij kartę Prezentacja panel Komponent Rozsuń komponenty.
   Uwaga: Możesz również kliknąć prawym przyciskiem myszy komponent, który chcesz rozsunąć, i kliknąć polecenie Rozsuń komponenty w menu znakowym.
4. Wybierz komponent w oknie graficznym. Układ rozsunięcia jest wyświetlany jako LUW komponentu . Można wybrać użycie globalnego UW (prezentacji) lub zdefiniować inny kierunek.

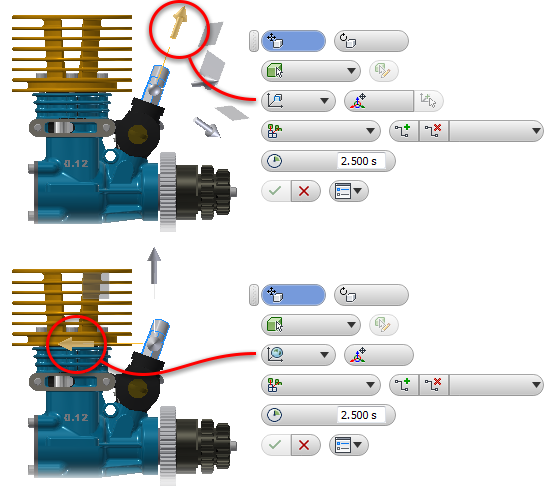

   Uwaga: Aby określić inny kierunek rozsunięcia, na minipasku narzędzi Rozsunięcie kliknij opcję Zorientuj, a następnie wybierz powierzchnię lub krawędź, aby zmienić definicję wektora.
5. Aby dodać komponenty do wyboru, naciśnij i przytrzymaj klawisz Ctrl i wybierz więcej komponentów do rozsunięcia. Aby użyć polecenia Dodaj/Usuń komponenty, najpierw uruchom ruch rozsunięcia — odległościowy lub kątowy. Następnie polecenie Dodaj/Usuń komponenty umożliwia dodanie do wyboru kolejnych komponentów poprzez ich kliknięcie.
6. Wybierz typ rozsunięcia. Na minipasku narzędzi Rozsuń komponenty kliknij przycisk Obróć, aby utworzyć rozsunięcie obrotowe, lub kliknij przycisk Przesuń, aby utworzyć rozsunięcie przesuwne.
7. Aby utworzyć linie toru montażu, na minipasku narzędzi Rozsuń komponenty wybierz opcję toru montażu z listy. Wszystkie komponenty są wybierane domyślnie.
8. Użyj manipulatorów układu i minipaska narzędzi w celu rozsunięcia wybranych komponentów.
   • Aby przesunąć lub obrócić wybrane komponenty do żądanego położenia, przeciągnij strzałkę układu, płaszczyznę, sektor lub punkt początkowy.
   • Aby określić dokładną odległość lub kąt rozsunięcia, na minipasku narzędzi wprowadź wartość w polu edycji.

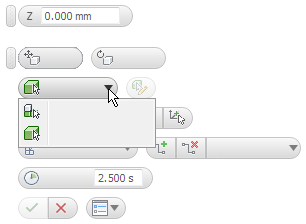

   • Aby zmienić typ komponentów należących do bieżącego rozsunięcia, kliknij opcję Część lub Komponent.



     Przeciągnij wybrany komponent, aby włączyć polecenie Dodaj/Usuń komponenty, a następnie kliknij przycisk i wybierz więcej komponentów. Aby usunąć komponenty ze zbioru wskazań, przytrzymując klawisz CTRL, kliknij i wybierz komponent, który ma zostać usunięty.

9. Aby określić czas trwania operacji rozsunięcia dodanych do scenopisu, zmodyfikuj wartość Czas trwania.
10. Po zakończeniu kliknij przycisk OK, aby ukończyć wykonywanie polecenia.

    Rozsunięcia są zapisywane w serii ujęć i w przeglądarce.

Wybór rozsunięcia

Istnieje możliwość wybrania i edycji pojedynczego rozsunięcia, wielu niezwiązanych rozsunięć, wybranych składników grup rozsunięcia lub wszystkich składników grupy rozsunięcia. Dostępne są różne metody wyboru:

• Pojedynczy wybór.
• Kliknięcie z przytrzymanym wciśniętym klawiszem Ctrl w celu dodania do zbioru wskazań.
• Metody Wybierz wszystko, które usprawniają pracę na osi czasu.

  Użycie opcji wyboru wszystkiego przed, po lub grupy

  Istnieje możliwość wybrania wszystkich operacji występujących przed pozycją wskaźnika odtwarzania albo inną operacją lub po niej. Istnieje również możliwość wybrania wszystkich operacji w pogrupowanych rozsunięciach.

  Wskaźnik odtwarzania

  1. Ustaw wskaźnik odtwarzania na osi czasu.
  2. Kliknij prawym przyciskiem myszy wskaźnik odtwarzania i kliknij polecenie Wybierz Wszystkie przed lub Wszystkie po. Zostaną wybrane wszystkie operacje pasujące do wybranych kryteriów.
  3. Dokonaj modyfikacji.

  Operacja

  1. Kliknij prawym przyciskiem myszy operację, która służy jako limit wyboru, i kliknij polecenie Wybierz Wszystkie przed lub Wszystkie po. Zostaną wybrane wszystkie operacje pasujące do wybranych kryteriów. Należy mieć na uwadze, że operacje wyboru operacji uwzględniają początek wybranej operacji. W przypadku opcji Wszystkie po powoduje to zawarcie wybranej operacji w zbiorze wskazań.
  2. W przypadku wyboru grupy rozsunięć kliknij prawym przyciskiem myszy i kliknij Wybierz Grupa. Zostaną wybrane wszystkie komponenty uczestniczące w grupie rozsunięć.
  3. Dokonaj modyfikacji.

Edytowanie rozsunięcia

Istnieje możliwość edycji pojedynczych rozsunięć lub wielu rozsunięć w tym samym czasie.
Uwaga: W przypadku grup rozsunięć użyj opcji Edytuj rozsunięcie, aby zmodyfikować wszystkie komponenty składowe. Można także edytować poszczególne komponenty w grupie rozsunięć. Kliknij, przytrzymując klawisz Ctrl, aby dodać lub usunąć komponenty ze zbioru wskazań.
1. W celu edycji rozsunięcia przy użyciu minipaska narzędzi:
   • Na osi czasu serii ujęć kliknij prawym przyciskiem myszy rozsunięcie, operację Przesuń lub Obróć.
   • W oknie graficznym kliknij prawym przyciskiem myszy linię toru montażu należącą do rozsunięcia przeznaczonego do edycji.
   • W przeglądarce rozwiń folder Rozsunięcia, aby wyświetlić listę rozsunięć. Kliknij prawym przyciskiem myszy rozsunięcie.
   Uwaga: Lista Rozsunięcia w przeglądarce jest filtrowana na podstawie bieżącego kontekstu. Podczas pracy ze serią ujęć animacji wyświetlane są tylko rozsunięcia należące do serii ujęć. Podczas edycji widoku ujęć wyświetlane są tylko rozsunięcia należące do tego widoku.
2. Kliknij prawym przyciskiem myszy i wybierz polecenie Edytuj rozsunięcie. Innym sposobem edycji rozsunięcia jest dwukrotne kliknięcie węzła rozsunięcia w przeglądarce lub toru montażu. W przypadku, gdy wybrane rozsunięcie jest częścią grupy rozsunięcia, wszystkie rozsunięcia z tej grupy są wybierane i można je edytować.

   Powiązane komponenty i linie toru montażu są wyróżnione w oknie graficznym.

   Uwaga: Aby edytować rozsunięcie z czasem trwania, kliknij prawym przyciskiem myszy wystąpienie na osi czasu i kliknij polecenie Edytuj czas.
3. Użyj minipaska narzędzi Rozsunięcie, aby zmienić właściwości rozsunięcia. Można:
   • zmienić odległość lub kąt rozsunięcia;
   • dodać lub usunąć komponenty uczestniczące w rozsunięciu;
   • wybrać inną opcję linii toru montażu, aby dodać lub usunąć linie toru montażu.
   Wskazówka: Przeciągnij punkt końcowy linii toru montażu, aby zmienić odległość lub kąt rozsunięcia bezpośrednio w oknie graficznym. W przypadku rozsunięć należących do grupy rozsunięcia nowa odległość lub kąt są stosowane do wszystkich rozsunięć w grupie.
4. Kliknij przycisk OK, aby zapisać zmiany i zakończyć polecenie.
5. W celu edycji czasu trwania istniejącego rozsunięcia użyj metod edycji serii ujęć lub kliknij prawym przyciskiem myszy wystąpienie na osi czasu, a następnie kliknij polecenie Edytuj czas. Edycja czasu dowolnej operacji rozsunięcia jest niezależna od grup.

Wskazówka: Obsługiwana jest edycja wielu operacji na osi czasu w tym samym wierszu lub w różnych wierszach.

Można:



• Przeciągać wiele operacji przesuwania na osi czasu.
• Edytować początek, koniec lub czas trwania wielu operacji.
• Wyrównać czas rozpoczęcia lub zakończenia operacji i nie tylko.

Istnieje możliwość edycji za pomocą menu kontekstowego lub manipulatorów osi czasu.

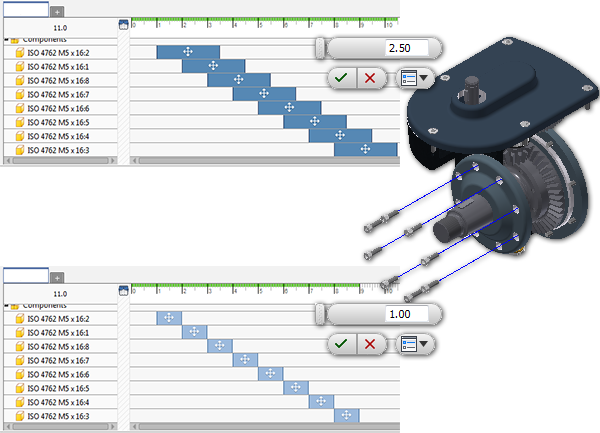

W poniższym przykładzie przedstawiono edycję czasu trwania dla wielu operacji. Operacje nie wymagają edycji identycznych wartości w ten sposób.

Usuwanie rozsunięć

Można usunąć rozsunięcie, co ma wpływ na wszystkie komponenty składowe, albo usunąć komponent z rozsunięcia.

Aby usunąć rozsunięcie w przypadku wszystkich komponentów składowych:

• W przeglądarce modelu kliknij prawym przyciskiem myszy węzeł rozsunięcia i wybierz opcję Usuń.

Aby usunąć komponent z rozsunięcia:

• W przeglądarce modelu rozwiń folder rozsunięcia, kliknij prawym przyciskiem myszy usuwany komponent i wybierz opcję Usuń rozsunięcie. Można usunąć bieżące rozsunięcie lub całą grupę.
• W panelu serii ujęć kliknij prawym przyciskiem myszy komponent i wybierz polecenie Usuń operacje. Wszystkie rozsunięcia tego komponentu są usuwane, przywracając pierwotne położenie komponentu.
• Na osi czasu serii ujęć kliknij prawym przyciskiem myszy wystąpienie rozsunięcia, lub , a następnie wybierz opcję Usuń. Można usunąć bieżące rozsunięcie lub całą grupę.
