Wykonywanie operacji na bryłach swobodnych

Utwórz lub wyczyść symetrię, dodaj odległość, utwórz powierzchnie jednorodne, włącz/wyłącz tryb wygładzania lub tryb półprzezroczystości bądź ustaw przełącznik Wybierz za pomocą.

Ważne: Panel Kształt swobodny podczas pracy w środowisku kształtu swobodnego zmienia się w kartę wstążki.

Tworzenie symetrii

Za pomocą polecenia Symetria podczas edycji można tworzyć symetryczne komponenty, co zapewnia większe możliwości sterowania kształtem. Aby uprościć proces edycji, tworzone krawędzie i powierzchnie można określić jako symetryczne po każdej stronie.

Przykładowo: projekt jednostki pływającej na poniższej ilustracji zawiera symetrię w dwóch kierunkach dzięki czemu jednostka jest wyważona.

Symetrię można określić podczas tworzenia bryły swobodnej lub użyć następującego polecenia po jej utworzeniu.

1. Kliknij kolejno kartę Kształt swobodny panel Symetria Symetria .
2. Wybierz powierzchnię na głównej stronie i inną powierzchnię po stronie odbicia.
3. Kliknij przycisk OK.

   Po zastosowaniu symetrii strefa symetrii zawiera linię przerywaną, a narzędzia edycji kształtu swobodnego zachowują symetrię. Zmiany po jednej stronie strefy symetrii są odzwierciedlane po jej przeciwległej stronie.

Wyczyść symetrię

Użyj opcji Wyczyść symetrię, aby usunąć wszystkie symetrie i umożliwić niezależne edytowanie bryły swobodnej.

1. Kliknij kolejno kartę Kształt swobodny panel Symetria Wyczyść symetrię .
2. Wybierz bryłę, aby usunąć wszystkie symetrie.

Odbicie bryły

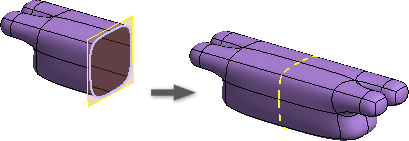

Użyj polecenia Odbij, aby odbić bryłę względem płaszczyzny lub powierzchni płaskiej.

1. Kliknij kolejno kartę Kształt swobodny panel Symetria Odbij .
2. Wybierz bryłę.
3. Wybierz płaszczyznę lub powierzchnię płaską, aby określić płaszczyznę odbicia.
4. Opcjonalnie można wybrać opcję Spoina i określić wartość tolerancji. Jeśli przeciwległe powierzchnie stykają się i znajdują się w ramach określonej tolerancji, zostaną one zespawane.
5. Kliknij przycisk OK, aby zakończyć.

Bryła i jej odbicie lustrzane są symetryczne.

Dodanie odległości

Za pomocą tego polecenia można dodać wymiar odniesienia do wybranej krawędzi, wierzchołka lub powierzchni do płaszczyzny odniesienia.

1. Kliknij kolejno kartę Kształt swobodny panel Narzędzia Dodaj odległość .
2. Wybierz powierzchnię, krawędź lub wierzchołek, do których ma zostać wykonany pomiar.
3. Wybierz powierzchnię lub płaszczyznę, do których ma zostać wykonany pomiar.
4. Przeciągnij, aby umieścić wymiar odniesienia, a następnie kliknij, aby umieścić wymiar i zakończyć działanie polecenie.

Zmień w równomierne

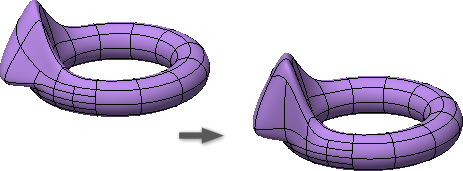

Za pomocą tego polecenia można usunąć ściśnięcie w pobliżu punktów początkowych i utworzyć najbardziej jednorodne powierzchnie.

1. Kliknij kolejno kartę Kształt swobodny panel Narzędzia Zmień w równomierne .
2. Jeśli istnieje wiele brył, wybierz bryły swobodne, aby je wygładzić.
3. Kliknij przycisk OK, aby zakończyć.

Włączanie/wyłączanie trybu gładkiego

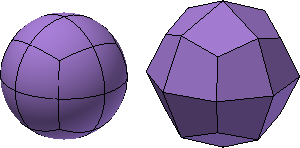

Tryb blokowy powoduje wyświetlanie kształtu przy użyciu punktów sterujących bryły swobodnej. Użycie trybu gładkiego powoduje wyświetlanie zaokrąglonego kształtu bryły swobodnej. Podczas korzystania z opcji Edytuj kształt, zaleca się pracować w trybie blokowym. Tryb blokowy ułatwia wykrycie problemów z modelowaniem, takich jak nakładające się krawędzie, które mogą nie być widoczne w trybie wygładzania.

• Aby przełączyć między trybem gładkim i blokowym, wykonaj jedną z poniższych czynności:
  • Kliknij kolejno kartę Kształt swobodny panel Narzędzia Włącz/wyłącz wygładzanie .
  • W oknie dialogowym Edytowanie kształtu kliknij przycisk Wyświetl.

Włączanie/wyłączanie trybu półprzezroczystego

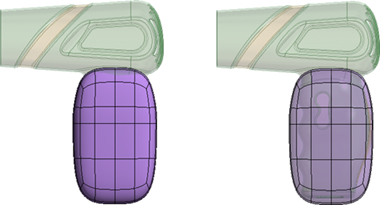

Użycie trybu półprzezroczystego powoduje zmianę bryły nieprzezroczystej w przezroczystą. Za pomocą tego polecenia można wyświetlić zobaczyć elementy schowane za bryłą, jak również szkice lub istniejącą geometrię.

• Aby przełączać trybem nieprzezroczysty i przezroczysty, wykonaj następujące czynności:
  • Kliknij kolejno kartę Kształt swobodny panel Narzędzia Włącz/wyłącz półprzezroczystość .
  • Kliknij polecenie, aby przełączyć tryb wyświetlania.

Ustawianie opcji Wybierz za pomocą

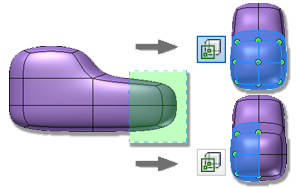

Jeśli opcja Wybierz za pomocą jest włączona, można wybrać całą geometrię. Jeśli opcja Wybierz za pomocą jest wyłączona, można wybrać tylko geometrię widoczną na ekranie. Wyłączenie tego przełącznika ułatwia wybór żądanej geometrii bez konieczności usuwania dodatkowej geometrii ze zbioru wskazań.

1. Kliknij kolejno kartę Kształt swobodny panel Narzędzia Wybierz za pomocą .
2. Włącz przełącznik, aby wybrać całą geometrię. Wyłącz przełącznik, aby wybrać tylko widoczną geometrię.
