Użyj płaszczyzny symetrii, aby wymusić symetryczność generowanego kształtu względem płaszczyzny. W modelu można wykorzystać maksymalnie trzy płaszczyzny symetrii — po jednej dla każdej lokalnej płaszczyzny XY, XZ i YZ. Płaszczyzna symetrii może odnosić się do istniejącego LUW lub być wyrównana względem globalnego układu współrzędnych i przecinać środek masy części.
Tworzenie płaszczyzny symetrii

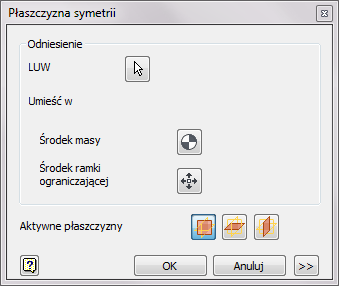

- Na karcie Analiza w panelu Cele i kryteria kliknij opcję

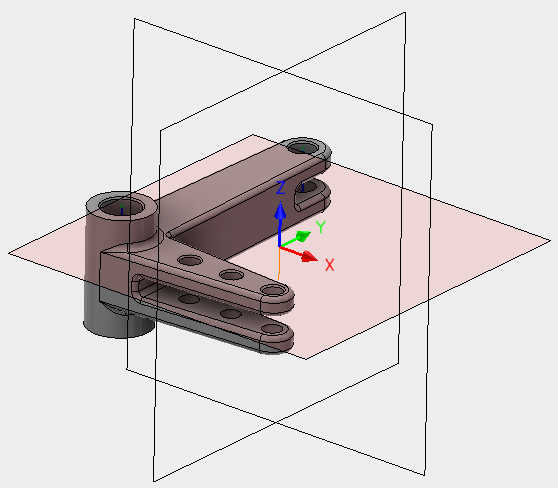

Płaszczyzna symetrii. Domyślnie płaszczyzna symetrii jest umieszczona w środku masy części i wyrównana względem globalnego układu współrzędnych.
- Aby wyrównać płaszczyznę symetrii względem LUW, kliknij przycisk LUW i wybierz aktywny LUW jako odniesienie dla płaszczyzny symetrii. Płaszczyzna symetrii jest tworzona na lokalnej płaszczyźnie XY LUW.
- Kliknij przycisk Środek masy, aby umieścić LUW i płaszczyznę symetrii w środku masy części.
- Kliknij przycisk Środek ramki ograniczającej, aby umieścić LUW i płaszczyznę symetrii w środku ramki ograniczającej części.
- Przełącz przyciski Aktywna płaszczyzna, aby dodać płaszczyznę symetrii w jednym z pozostałych kierunków prostopadłych.
- Kliknij przycisk OK.
Zarządzanie płaszczyznami symetrii
Po utworzeniu płaszczyzny symetrii można edytować, wyłączać lub usunąć płaszczyznę, klikając ją prawym przyciskiem myszy w drzewie przeglądarki.
