Przerwij
Operacja pozwalająca na zmniejszenie wielkości dłuższego modelu poprzez usunięcie lub „przerwanie” nieistotnych części. Widok z przerwaniem jest przydatny, kiedy widok komponentu przekracza długość rysunku lub zawiera duże obszary nieokreślonej geometrii. Na przykład środkowa część wału.
Wymiary obejmujące przerwanie odzwierciedlają właściwą długość.

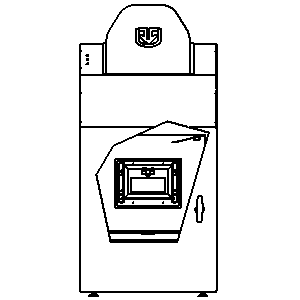

Wyrwanie
Operacja pozwalająca na usunięcie określonej części materiału w celu odsłonięcia niewidocznych części lub elementów w istniejącym widoku rysunkowym. Widok macierzysty musi być powiązany ze szkicem, który zawiera profil definiujący obwiednię wyrwania.

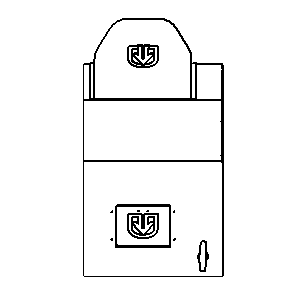

Wycinek
Operacja zapewniająca kontrolę nad obwiednią widoku w istniejącym widoku rysunkowym. Obwiednia spinająca może mieć kształt prostokąta lub koła i tworzona jest przy pomocy polecenia lub zamkniętego profilu, który wybiera się z rysunku.

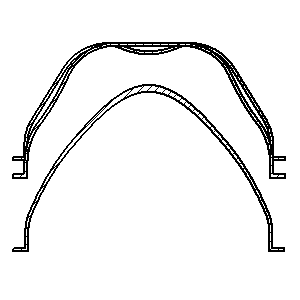

Płat
Operacja pozwalająca na utworzenie przekroju o zerowej głębokości z istniejącego widoku rysunkowego. Płat tworzy się na wybranym widoku docelowym. Linie płatu określone są na szkicu powiązanym z innym widokiem.
