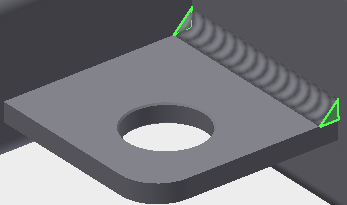

Przekrój spoiny reprezentuje wypełniony region na końcu ściegu spoiny. Przekrój spoiny jest automatycznie dodawany do spoin pachwinowych.
Użyj polecenia Przekrój spoiny, aby dodać przekroje spoin do innych typów ściegów spoin.
- W zespole spawanym, kliknij dwukrotnie na folder Spoina aby znaleźć się w środowisku spawów.
- Na wstążce kliknij kartę Spoina
panel Spoina
Przekrój spoiny. Istniejące powierzchnie przekrojów spoin zostaną wyróżnione.
- Kliknij na powierzchnię spoiny pełnej aby dodać przekrój spoiny.
- Powtórz, aby dodawać przekroje spoin. Kliknij prawym przyciskiem myszy, a następnie wybierz opcję OK, aby zakończyć.
W celu usunięcia przekroju spoiny, kliknij polecenie Przekrój spoiny, następnie kliknij powierzchnię aby zlikwidować podświetlenie powierzchni.
Wskazówka: Aby zmienić wygląd przekroju spoiny, kliknij prawym przyciskiem myszy folder Spoiny, w przeglądarce następnie wybierz Właściwości. W oknie dialogowym Właściwości wybierz kartę Ścieg spoiny. W oknie dialogowym Wygląd przekroju spoiny kliknij strzałkę, aby zobaczyć i wybrać dostępne wyglądy. Kliknij przycisk OK, aby zamknąć okno dialogowe.

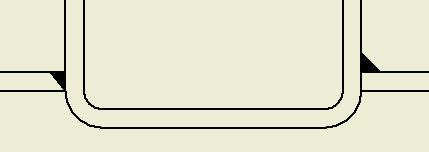

Przekroje spoin na rysunkach
Aby wyświetlić przekrój spoiny w widoku rysunku, kliknij widok i w menu kontekstowym wybierz polecenie Pobierz opisy modelu > Pobierz opisy spoin.
