Polecenie Wydłuż powierzchnię podziału umożliwia tworzenie, edytowanie i usuwanie powierzchni podziału przez wydłużenie wzdłuż stycznej lub rozwinięcia wybranych powierzchni i krawędzi.
Tworzenie powierzchni podziału przez wydłużenie
- Na karcie Stempel/matryca kliknij opcję Wydłuż powierzchnię podziału
.
- W wyświetlonym oknie dialogowym wybierz Typ wydłużenia: wzdłuż stycznej lub rozwinięcia.
- W oknie graficznym wybierz powierzchnię części z tworzywa sztucznego.
- W oknie graficznym wybierz krawędzie na części z tworzywa sztucznego. Ewentualnie możesz wybrać opcję Automatyczny łańcuch krawędzi.

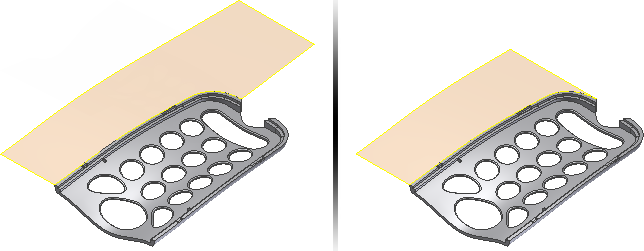

- Kliknij przycisk Zastosuj, aby utworzyć powierzchnię podziału. Na poniższej ilustracji przedstawiono powierzchnię styczną z lewej strony i powierzchnię rozwinięcia z prawej strony.
Edycja wydłużonej powierzchni podziału
- W przeglądarce Projekt formy w obszarze Powierzchnie podziału kliknij prawym przyciskiem myszy węzeł wydłużonej powierzchni podziału, a następnie kliknij polecenie Edytuj element.
- Zmodyfikuj parametry w oknie dialogowym Wydłużanie powierzchni podziału.
- Opcjonalnie zaznacz nową powierzchnię i nowe krawędzie na części.
- Kliknij przycisk OK.
Usuwanie wydłużonej powierzchni podziału
- W przeglądarce Projekt formy w obszarze Powierzchnie podziału kliknij prawym przyciskiem myszy węzeł wydłużonej powierzchni podziału, a następnie kliknij polecenie Usuń.
