Dzielenie, ucinanie i wydłużanie krzywych

Dzielenie krzywych

W środowisku szkicu 2D polecenie Podziel umożliwia podzielenie wybranej krzywej w miejscu najbliższego przecięcia z inną krzywą przy zachowaniu wymiarów. Obydwa segmenty podziału dziedziczą wiązania poziomości, pionowości, równoległości, prostopadłości i współliniowości oryginału. Tam, gdzie to konieczne, wiązania symetrii i równości są przerywane.

W środowisku szkicu 3D polecenie Podziel umożliwia podzielenie linii, łuku lub splajnu w miejscu przecięcia z płaszczyzną konstrukcyjną lub powierzchnią.

Podział krzywej blisko środka ma wpływ na ten punkt końcowy, który znajduje się najbliżej kursora. Gdy możliwe jest wiele przecięć, w programie Inventor jest wybierane najbliższe.

1. W środowisku szkicu kliknij kartę Szkic panel Zmień Podziel .
2. W oknie graficznym ustaw kursor na krzywej i zatrzymaj go, aby wyświetlić podgląd efektów dzielenia.
3. Kliknij, aby podzielić krzywą.
4. (Opcjonalnie) Kliknij prawym przyciskiem myszy, aby przejść do opcji Utnij lub Wydłuż, albo kliknij, aby utworzyć dodatkowe podziały.
5. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.

Ucinanie krzywych

W środowisku szkicu 2D polecenie Utnij umożliwia ucięcie krzywej w miejscu najbliższego przecięcia z inną krzywą lub ucięcie wybranej geometrii w sposób zdefiniowany przez obwiednie geometrii. Operacja ucięcia powoduje utworzenie wiązania zgodności między punktem końcowym ucinanej krzywej a krzywymi obwiedni.

W środowisku szkicu 3D polecenie Utnij umożliwia ucięcie krzywych w miejscu przecięcia z płaszczyzną konstrukcyjną lub powierzchnią.

1. W środowisku szkicu kliknij kartę Szkic panel Zmień Utnij (2D) lub kartę Szkic 3D panel Zmień Utnij (3D).
2. W oknie graficznym ustaw kursor na krzywej i zatrzymaj go, aby wyświetlić podgląd ucięcia.
3. Kliknij, aby uciąć krzywą.
   Uwaga: W przypadku wybrania krzywej bez fizycznych lub wirtualnych punktów przecięcia polecenie Utnij spowoduje usunięcie krzywej.
4. (Opcjonalnie) Kliknij prawym przyciskiem myszy, aby przejść do opcji Podziel lub Wydłuż, lub kliknij, aby uciąć dodatkowe krzywe.
5. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.
   Wskazówka: Aby czasowo przejść do polecenia Wydłuż, naciśnij klawisz Shift, wybierz krzywą lub krzywe do wydłużenia, a następnie zwolnij klawisz Shift.

Ucinanie geometrii przez zdefiniowanie obwiedni (szkice 2D)

1. W środowisku szkicu kliknij kartę Szkic panel Zmień Utnij .
2. Naciśnij klawisz Ctrl, aby wybrać geometrię (która nie jest segmentem krzywej).
3. Zwolnij klawisz Ctrl.
4. W razie potrzeby wybierz dodatkową geometrię do ucięcia.
5. W oknie graficznym przytrzymaj kursor na krzywej, aby wyświetlić podgląd ucięcia, a potem kliknij, aby uciąć.
6. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.

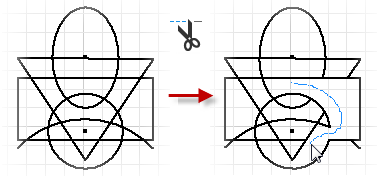

Dynamiczne ucinanie krzywych (szkice 2D)

1. W środowisku szkicu 2D kliknij kartę Szkic panel Zmień Utnij .
2. W oknie graficznym naciśnij lewy przycisk myszy i przesuń kursor na szkic.

   W programie Inventor wszystkie linie i krzywe, po których przesuwa się kursor, zostaną ucięte.

3. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.

Wydłużanie krzywych

W środowisku szkicu 2D polecenie Wydłuż umożliwia wydłużenie krzywej do miejsca najbliższego przecięcia z inną krzywą lub wydłużenie wybranej geometrii w sposób zdefiniowany przez obwiednie geometrii. Operacja wydłużenia powoduje utworzenie wiązania zgodności między punktem końcowym wydłużonej krzywej a krzywymi obwiedni.

W środowisku szkicu 3D polecenie Wydłuż umożliwia wydłużenie krzywych do punktu przecięcia z płaszczyzną konstrukcyjną lub powierzchnią.

1. W środowisku szkicu kliknij kartę Szkic panel Zmień Wydłuż (2D) lub kartę Szkic 3D panel Zmień Wydłuż (3D).
2. W oknie graficznym ustaw kursor na krzywej, aby wyświetlić podgląd wydłużenia.
3. Kliknij, aby wydłużyć krzywą.
4. (Opcjonalnie) Kliknij prawym przyciskiem myszy, aby przejść do opcji Podziel lub Utnij, lub kliknij, aby wydłużyć dodatkowe krzywe.
   Wskazówka: Aby czasowo przejść do polecenia Utnij, naciśnij klawisz Shift, wybierz krzywą lub krzywe do ucięcia, a następnie zwolnij klawisz Shift.
5. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.

Wydłużanie geometrii przez zdefiniowanie obwiedni (szkice 2D)

1. W środowisku szkicu kliknij kartę Szkic panel Zmień Wydłuż .
2. Naciśnij klawisz Ctrl, aby wybrać geometrię (która nie jest segmentem krzywej).
3. Zwolnij klawisz Ctrl.
4. W razie potrzeby wybierz dodatkową geometrię do wydłużenia.
5. W oknie graficznym ustaw kursor na krzywej, aby wyświetlić podgląd wydłużenia, a potem kliknij, aby wydłużyć.
6. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.

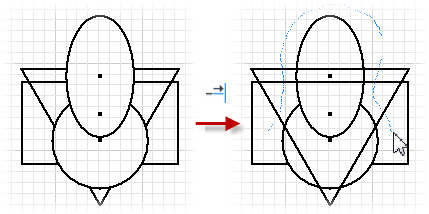

Dynamiczne wydłużanie krzywych (szkice 2D)

1. W środowisku szkicu kliknij kartę Szkic panel Zmień Wydłuż .
2. W oknie graficznym naciśnij lewy przycisk myszy i przesuń kursor na szkic.

   W programie Inventor wszystkie linie i krzywe, po których przesuwa się kursor, zostaną wydłużone.

3. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe, naciśnij klawisz Esc lub wybierz inne polecenie.
