Opcje widoku rysunku

Dodano opcje dla widoku projektu, które umożliwiają wyodrębnienie widoku kamery i opisów 3D.

Nowe opcje widoku rysunku

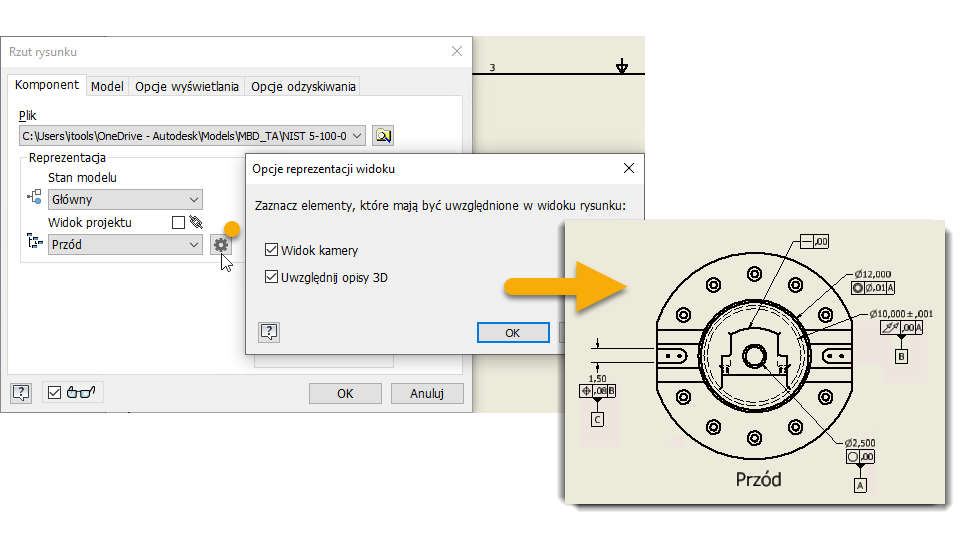

Po utworzeniu rzutu bazowego kliknij opcję Ustawienia widoku, aby uwzględnić zapisany widok kamery i opisy 3D.

Aby wyodrębnić opisy 3D dla rzutów prostokątnych, kliknij dwukrotnie w widoku w celu uaktywnienia edycji widoku, a następnie włącz opcję Uwzględnij opisy 3D w ustawieniach widoku.

To działanie powoduje wykonanie dwóch rzeczy. Wyświetla opisy 3D w widoku i ustawia opcje widoku, które można włączyć do formatu arkusza.

Uwaga: Jeśli używana jest opcja Opisy 3D z formatem arkusza, nazwa widoku projektu i nazwa widoku muszą być dokładnie zgodne. Przykładowo nazwa Przód nie jest taka sama jak PRZÓD.

Kliknięcie prawym przyciskiem myszy opcji Pobierz opisy modelu nie powoduje włączenia opcji widoku Dołącz opisy 3D dla formatów arkuszy.

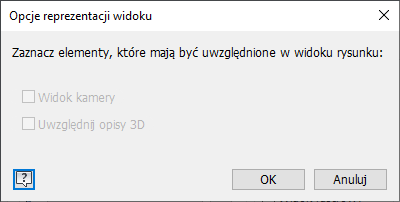

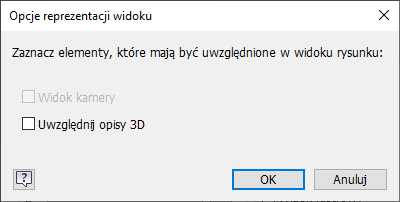

Podczas tworzenia lub edycji rzutu jest wyświetlane okno dialogowe Opcje reprezentacji widoku. Opcja Widok kamery jest wyłączona, aby zachować relację między rzutem bazowym a danym rzutem.

Obie opcje są wyłączone podczas tworzenia widoków pochodnych, takich jak Przekrój i Szczegół, gdy orientacja kamery widoku pochodnego nie jest zgodna z orientacją edytowanego widoku rysunku.

Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Widok rysunku — odniesienie.
