W tym wydaniu dodano nowy zaawansowany proces projektowy o nazwie Stany modelu. Stany modelu umożliwiają tworzenie stanów produkcyjnych, poziomów uproszczenia i wiele więcej w tym samym pliku części lub zespołu.
Stany modelu stanowią implementację szeregu oczekiwanych funkcji w programie Inventor. Obecnie można utworzyć wiele reprezentacji części lub zespołu w pojedynczym dokumencie. Ten nowy proces zapewnia wygodny sposób inżynierii, zarządzania i produkcji projektów. Ponieważ w jednym pliku istnieją różne warianty, nie ma ryzyka przerwania skojarzeń między plikami.
- Etapów produkcji
- Poziomów uproszczenia

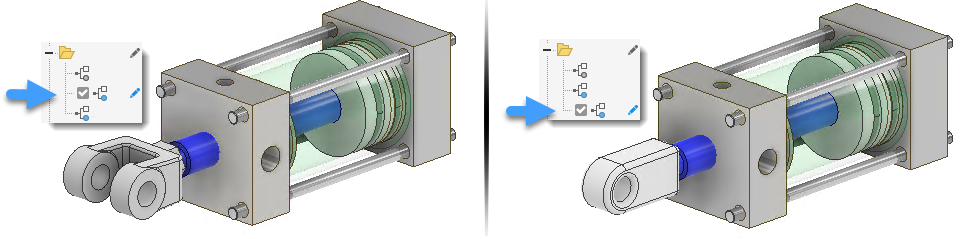

- Rodzin produktów
- Części regulowanych lub elastycznych
- Wymiary
- Elementy
- Komponenty/zestawienia komponentów
- iProperties
- Parametry

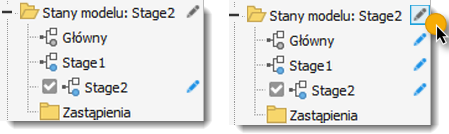

Zmieniając przełącznik zakresu edycji w przeglądarce, można zdecydować, czy zmiany mają być zastosowane tylko do aktywnego składnika, czy wszystkich składników.
Co mogę zrobić ze stanami modelu w częściach?

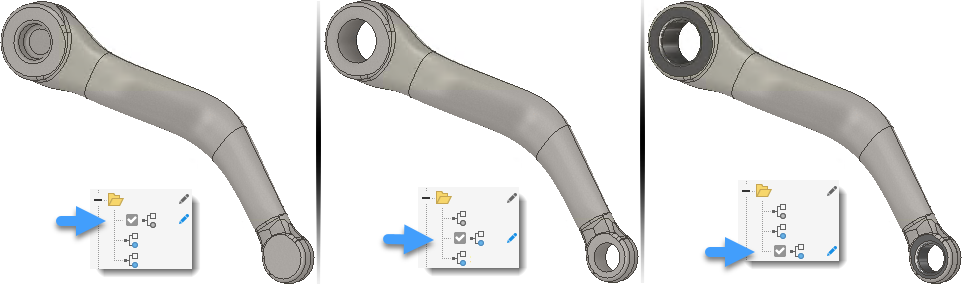

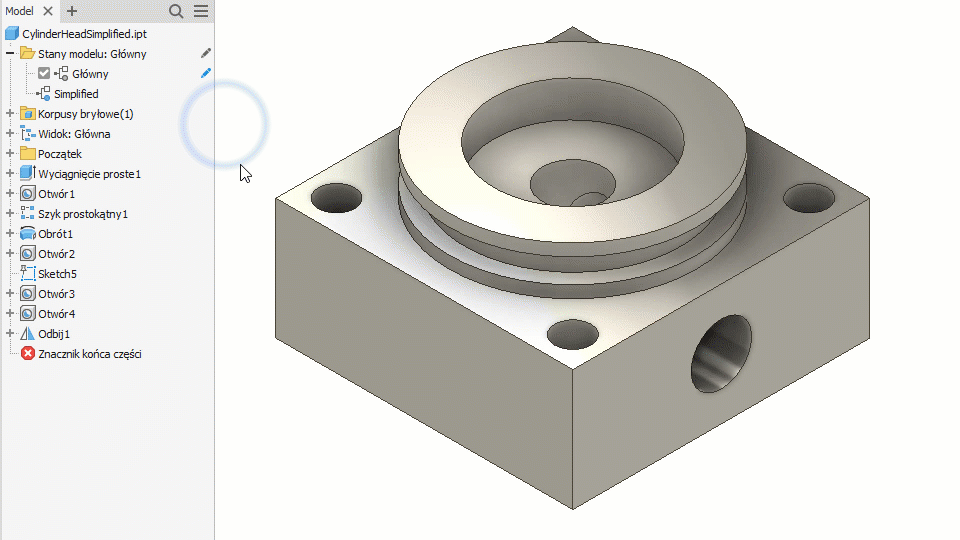

Użyj stanów modelu części, aby zarejestrować procesy produkcyjne, utworzyć rodziny części, części z możliwością dostosowania i elastyczne, lub uproszczone wersje części.
Każdy stan modelu może zawierać unikatowe parametry, właściwości i stany wyłączenia.

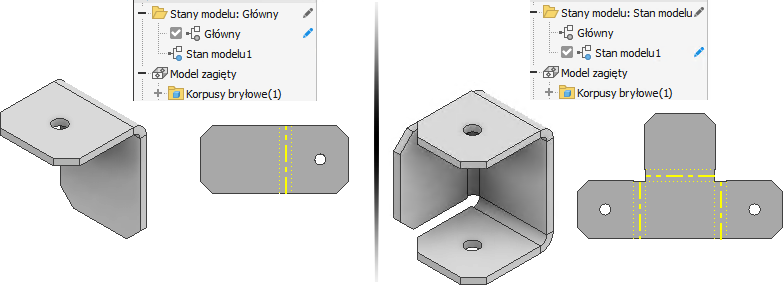

Części konstrukcji blachowej również korzystają dzięki stanom modelu. Za pomocą stanów modelu można obecnie tworzyć konfiguracje z unikatowymi elementami zawiniętymi i rozwinięciami blachy.
Co mogę zrobić ze stanami modelu w zespołach?
Użyj stanów modelu zespołów do tworzenia i rejestrowania:
- Wariantów zespołu i rodzin komponentów
- Procesów produkcyjnych
- Etapów montażu
- Elementów na poziomie zespołu
- Zastąpień
- Uproszczonych zespołów

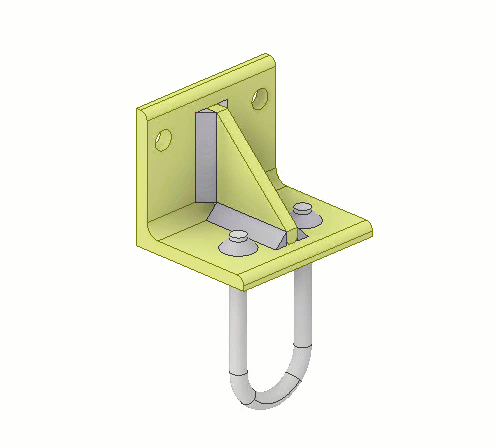

- Unikatowych elementów przygotowania konstrukcji spawanej, spoin i obróbki
Rysunki

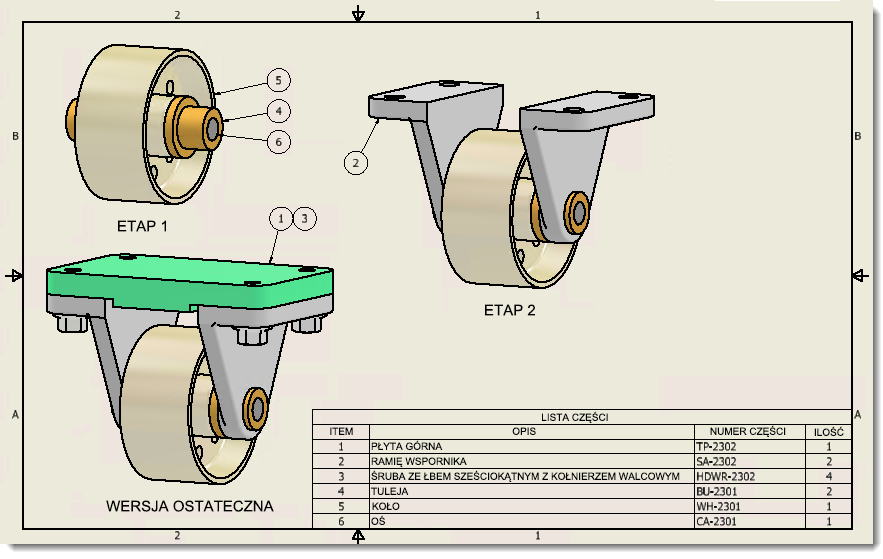

Stan modelu można wybrać podczas tworzenia widoku rysunku. Na liście części są wyświetlane wybrane składniki stanu modelu i ich właściwości iProperties.
Widok utworzony na podstawie zastąpienia stanu modelu odzwierciedla stan części zastąpienia w widoku rysunku.
Pomysł zgłoszony na forum Inventor® Ideas
Więcej informacji znajduje się w temacie Informacje o stanach modelu.
Poziomy szczegółu są przekształcane na stany modelu
Niestandardowe poziomy szczegółu z poprzednich wersji są przekształcane na stany modelu po otwarciu ich w tym wydaniu.
Aby uzyskać więcej informacji, zobacz temat Informacje o migracji poziomu szczegółu.
Aby uzyskać więcej informacji o używaniu stanów modelu z programem Vault, zobacz temat Praca ze stanami modelu i plikami programu Vault.
