Proces projektowy formatu arkusza został uproszczony, aby umożliwić bardziej wydajne tworzenie plików rysunków (.idw, .dwg). Nowe zachowania sprawiają, że procesy projektowe rysunku są powtarzalne i wymagają mniej wysiłku.
Szybkie rozpoczęcie pracy: uproszczone procesy projektowe formatów arkuszy/arkuszy
Przegląd: Zautomatyzowane tworzenie widoków i ustawień widoku
Po wybraniu szablonu rysunku dla nowego pliku rysunku w każdym arkuszu z co najmniej jednym wstępnie zdefiniowanym widokiem zostanie wyświetlony monit o określenie komponentu. Komponent zostanie umieszczony zgodnie z ustawieniami zdefiniowanymi dla każdego widoku. Załóżmy przykładowo, że utworzono 1 arkusz w szablonie z 2 rzutami bazowymi, 1 rzutem i 1 rzutem pomocniczym z ustawieniami widoku niestandardowego. Podczas tworzenia nowego rysunku zostanie wyświetlony monit o umieszczenie komponentu w arkuszu. Komponent w tym przykładzie zostanie umieszczony z 2 rzutami bazowymi, 1 rzutem i 1 rzutem pomocniczym zgodnie z ustawieniami widoku niestandardowego zdefiniowanymi w każdym widoku na arkuszu.
Podczas tworzenia nowego rysunku za pomocą arkusza ze wstępnie zdefiniowanymi widokami, oprócz widoków i ustawień widoku, są zachowywane również ustawienia konstrukcji blachowych oraz listy części i jej formatu.
Aby uzyskać więcej informacji, zobacz temat Praca z arkuszami i formatami arkuszy.
Udoskonalenia procesu dotyczącego szablonów rysunku/arkuszy rysunku i formatu arkusza
Po utworzeniu nowego arkusza rysunkowego z istniejącego formatu arkusza nowy arkusz dziedziczy następujące ustawienia w oparciu o format wyjściowego arkusza:
- Ustawienia każdego umieszczonego widoku. Przykładowo, jeśli jeden widok jest umieszczony z cieniowaniem, a inny jest umieszczony bez cieniowania, za każdym razem, gdy używany jest format arkusza z dostosowanymi arkuszami, widoki zostaną umieszczone z tymi samymi ustawieniami.
- Ustawienia konstrukcji blachowych
Uwaga: Jeśli istnieje zdefiniowane rozwinięcie blachy, formaty arkuszy i szablony są aktualizowane, aby zachować widok rozwinięcia blachy konstrukcji blachowej, tak jak w przypadku rzut bazowego. Po wybraniu szablonu Format arkusza z zapisanym widokiem rozwinięcia blachy zostanie on wypełniony na podstawie części konstrukcji blachowej, która jest źródłem rysunku.
- Lista części i jej ustawienia formatu.
- Tabele ogólne.
- Uwagi i tekst.
Udoskonalenia okna dialogowego Wybierz komponent do widoku na arkuszu

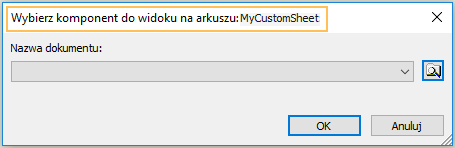

- Nazwa arkusza, którego będzie używać wybrany komponent, jest obecnie wyświetlana w tytule.
- Obecnie można zmienić rozmiar okna dialogowego.
Udoskonalenia okna dialogowego Utwórz format arkusza
- Po wybraniu tej nowej opcji Dopasuj widoki do arkuszy widoki są automatycznie skalowane zgodnie z rozmiarem komponentów i arkusza. Gdy ta opcja nie jest zaznaczona (domyślnie), w widokach utworzonych przy użyciu tego niestandardowego formatu arkusza będzie używana skala, która była używana w widokach, gdy ten format arkusza niestandardowego został zapisany.
- Obecnie można zmienić rozmiar okna dialogowego.
Aby uzyskać więcej informacji, zobacz temat Praca z arkuszami i formatami arkuszy.
Udoskonalenia dotyczące tworzenia nowego rysunku
Bezpośredni dostęp do szablonów formatu arkusza podczas tworzenia nowego pliku rysunku.

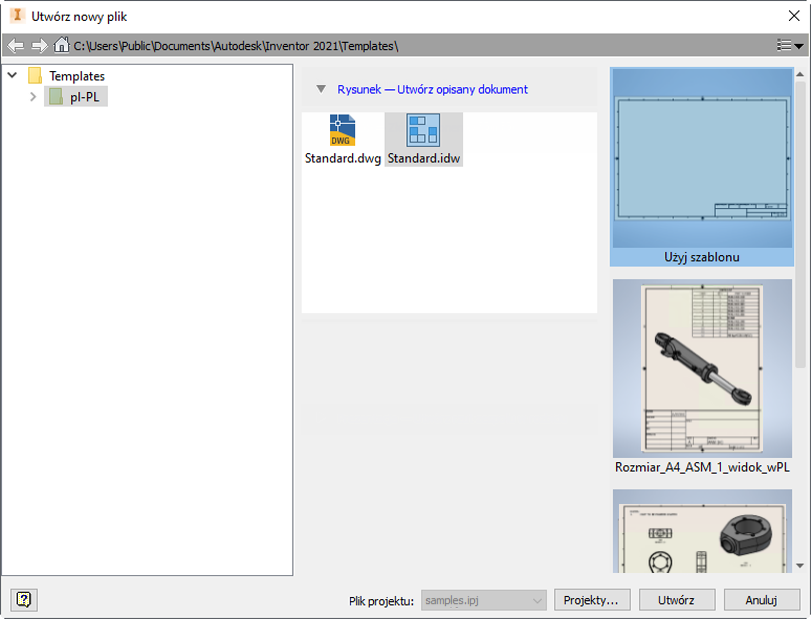

- W oknie dialogowym Utwórz nowy plik: Szablony rysunków są obecnie dostępne w kolumnie po prawej stronie. Miniatury przedstawiają formaty arkuszy zapisane w pliku szablonu rysunku.

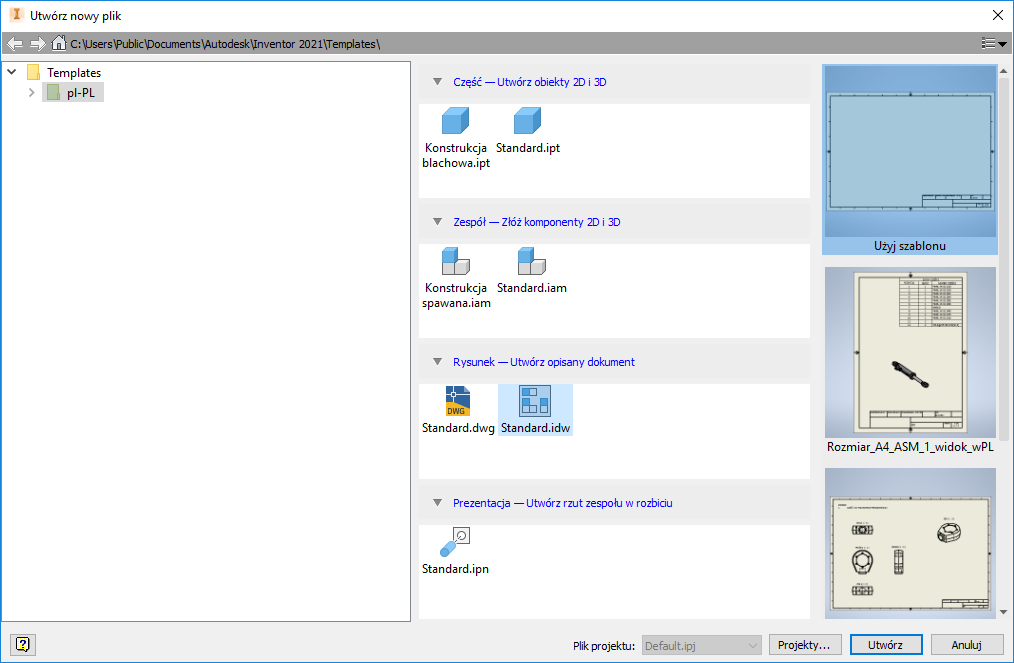

- W pliku części lub zespołu: Opcja menu kontekstowego Utwórz widok rysunku powoduje obecnie wyświetlenie uproszczonego okna dialogowego Utwórz nowy plik. Miniatury przedstawiają formaty arkuszy zapisane w pliku szablonu rysunku.

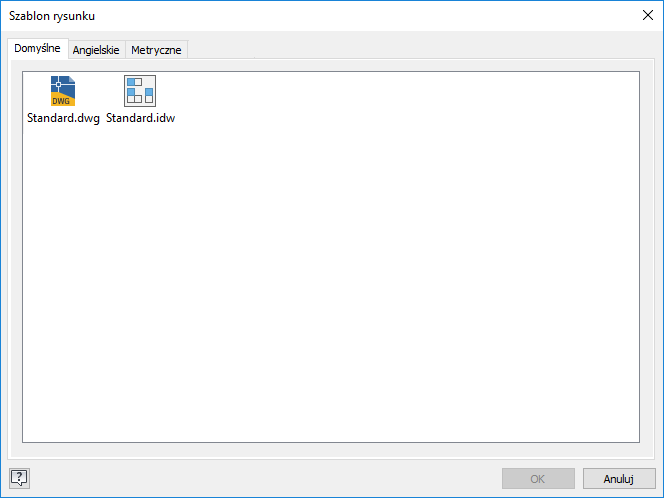

2021 Przed 2021

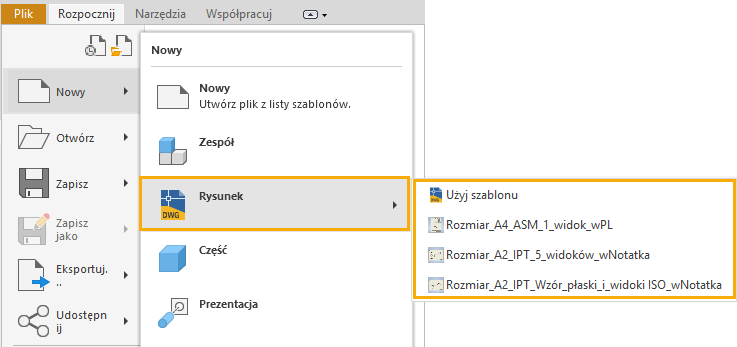

- Z menu Plik: nowe menu rozwijane zawiera listę szablonów rysunków i wszystkich formatów arkuszy zapisanych w pliku szablonu rysunku.
Aby uzyskać więcej informacji, zobacz temat Przykłady tworzenia nowego pliku rysunku.
