Nowości w programie Inventor 2019.1

Generator ram

Wstaw

    Polecenie Wstaw udostępnia dwa nowe ulepszenia wyboru ramy.

  • Poprzednio standard ramy zawsze miał domyślną wartość ANSI. Ostatnio używany standard jest obecnie zachowywany.
  • Poprzednio, po wstawieniu elementów ramy brakowało podglądu, dopóki nie została wybrana wartość rozmiaru elementu ramy. Domyślna wartość Rozmiar jest obecnie włączana po uruchomieniu tego polecenia.

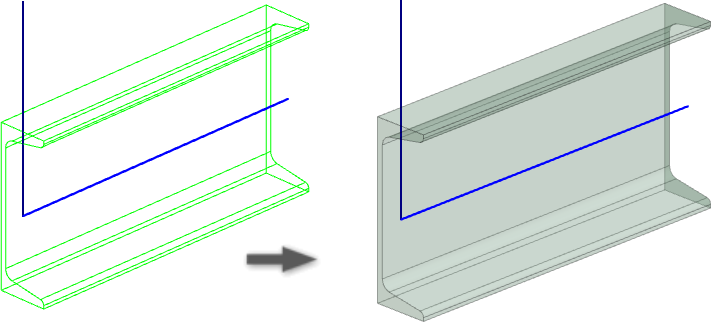

Podgląd cieniowany

Podgląd poleceń Wstaw, Zmień, Użyj ponownie i Zmień/Użyj ponownie został zmieniony z podglądu krawędziowego na cieniowany.

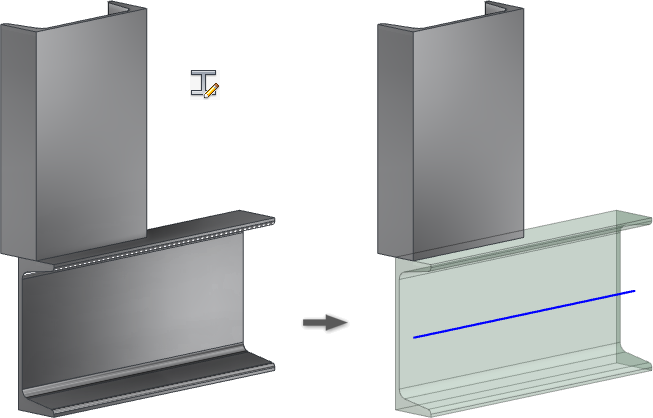

Widoczność szkicu w poleceniach Zmień i Zmień/Użyj ponownie

Krawędzie szkicu szkieletowego są widoczne podczas używania poleceń edycji Zmień i Zmień/Użyj ponowne.

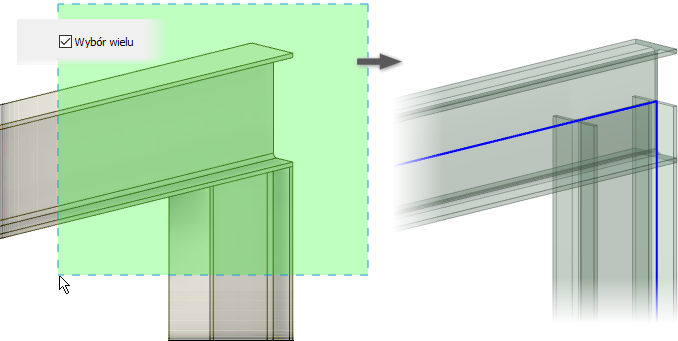

Zmiana wyboru elementu

Poprzednio wybór za pomocą okna był niedostępny po użyciu polecenia Zmień. Wybór za pomocą okna jest obecnie włączony i można wybrać kilka elementów jednocześnie, używając opcji Wybór wielokrotny.

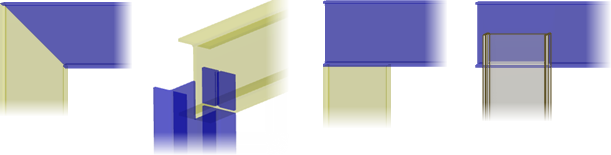

Podgląd operacji

Obecnie można wyświetlić podgląd następujących operacji przed zatwierdzeniem zmiany:

  • Połączenie narożnikowe
  • Przytnij
  • Utnij do ramy
  • Wydłuż/Skróć

Kopiowanie właściwości

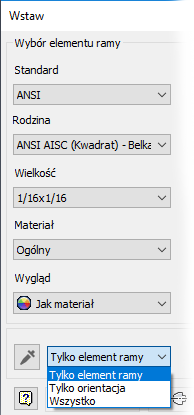

Obecnie można skopiować informacje z istniejących elementów ramy w przypadku użycia poleceń Wstaw i Zamień. Wybierz pipetę w oknie dialogowym, aby włączyć kopiowanie właściwości, a następnie wybierz element. Istnieje możliwość wyboru skopiowania informacji dotyczących tylko elementu ramy, tylko orientacji lub obu.

Zespoły

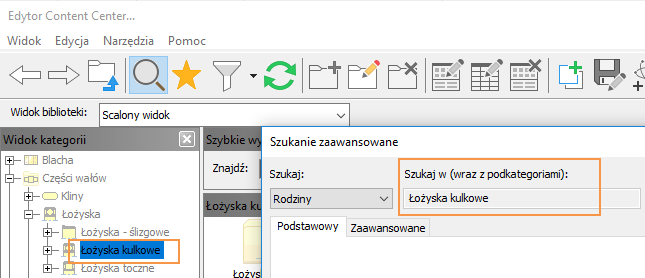

Zmodernizowany pasek narzędzi Edytora Content Center

Pasek narzędzi w Edytorze Content Center został odświeżony, aby poprawić kontrast ikon i czytelność.

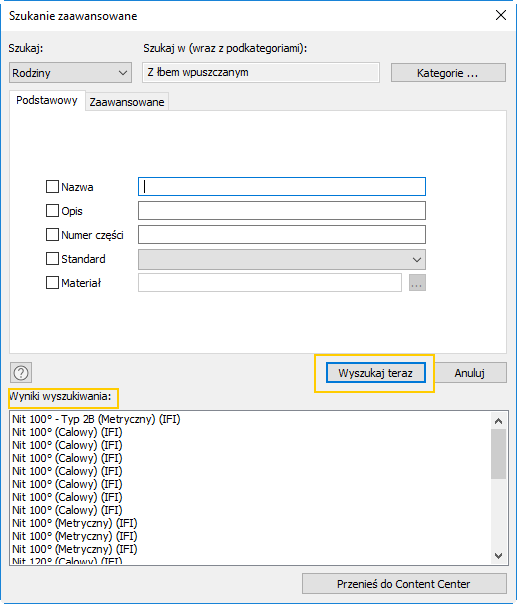

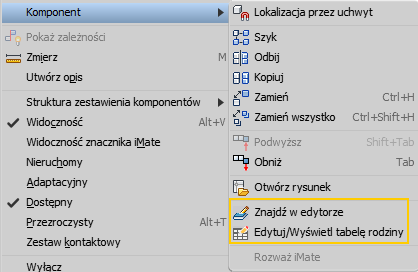

Udoskonalenia w zakresie produktywności i wydajności biblioteki Content Center

Obsługa rejestracji i śledzenia reguł iLogic

iLogic udostępnia obecnie instrukcję typu PRINT, której można użyć w regułach. Ta nowa opcja, nazywana rejestrowaniem iLogic, korzysta z nowych funkcji iLogic, aby wysłać komunikaty rejestrowania do nowego panelu programu Inventor, a także do pliku dziennika. Ponadto istnieje nowy mechanizm automatycznego śledzenia reguł. Śledzenie reguł ułatwia zwizualizowanie, kiedy i dlaczego reguła była uruchamiana.

Przegląd

Aby wygenerować dzienniki iLogic:

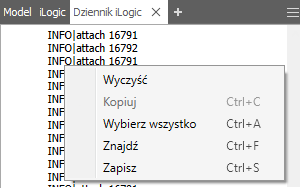

Zarządzanie komunikatami dziennika w panelu Dziennik iLogic

Aktywny poziom rejestrowania umożliwia określenie, które instrukcje w rzeczywistości są rejestrowane. Rozpocznij pracę, ustawiając jako poziom rejestrowania Debug i dołączając instrukcje logger.debug("komunikat") do reguł. Po zakończeniu debugowania, gdy nie są już potrzebne komunikaty Debug, można zmienić aktywny poziom rejestrowania na Info lub niższy na liście. Nie trzeba usuwać instrukcji logger.Debug z reguł. Następnie będą wyświetlane wyłącznie komunikaty: Info, Warn, Error i Fatal. To samo działanie dotyczy wszystkich poziomów rejestrowania. Przykładowo po zmianie poziomu na Info, jeśli panel dziennika jest coraz bardziej zapełniony komunikatami Info, zmień poziom rejestrowania na Warn. Komunikaty Info przestaną się pojawiać i wyświetlane będą tylko komunikaty Warn, Error i Fatal. Ustawienie aktywnego poziomu rejestrowania umożliwia wyświetlanie tylko tych typów komunikatów, które są niezbędne.

Łącza nawigacji

Po usunięciu komunikatów z panelu łącza nawigacji wyświetlane są w górnej części panelu, jeśli dostępne są starsze komunikaty. W panelu Dziennik iLogic może być wyświetlane maksymalnie 20 000 komunikatów jednocześnie. Po wprowadzeniu ponad 20 000 komunikatów łącza nawigacji na dole panelu umożliwiają dostęp do komunikatów utworzonych po osiągnięciu limitu 20 000.

Śledzenie reguł

Śledzenie reguł jest nową funkcją iLogic, która pozwala na wizualizację, kiedy i dlaczego reguła była uruchamiana. Funkcja śledzenia reguł umożliwia automatyczne rejestrowanie komunikatów w momencie rozpoczęcia i zakończenia reguły, a także przyczyny wyzwolenia reguły. Aby wyświetlić te komunikaty, wystarczy ustawić aktywny poziom rejestrowania na Trace. Aby je wyłączyć, przywróć poprzedni aktywny poziom rejestrowania.

Wskazówka: Użyj instrukcji logger.Debug w przypadku normalnego debugowania. Instrukcji logger.Trace używaj tylko wtedy, gdy wymagane są bardzo szczegółowe informacje debugowania. Zachowanie funkcji śledzenia reguł jest bardzo szczegółowe i wyniki mogą wyglądać zniechęcająco. Poziomu Trace należy używać tylko wtedy, gdy wymagany jest poziom szczegółów Trace.

Współpraca

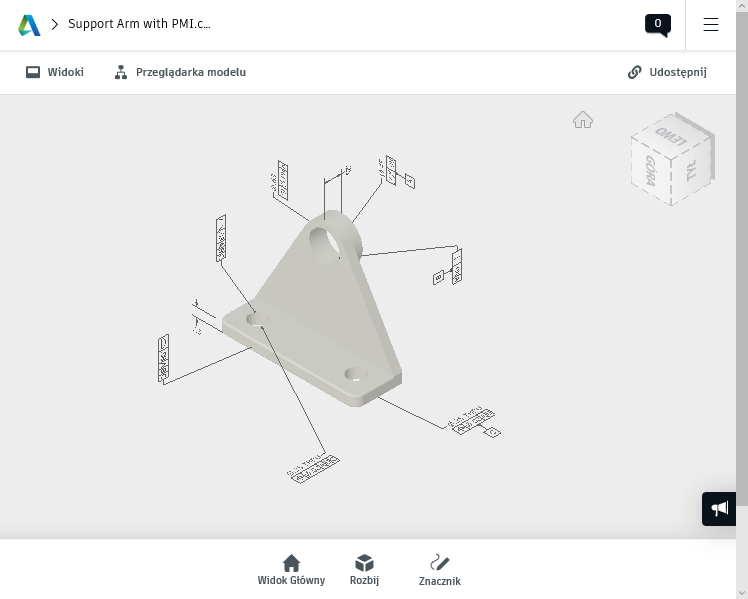

Opisy 3D są obecnie wyświetlane w widokach udostępnionych i przeglądarce usługi Fusion Team.

Translatory

SolidWorks

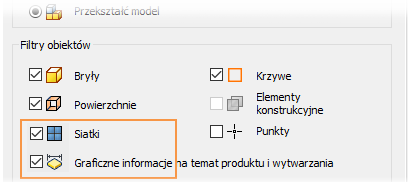

Obecnie można importować dane siatki programu SolidWorks. W sekcji Filtry obiektów okna dialogowego zaznacz opcję Siatki w celu uwzględnienia siatek w wybranym pliku. Aby uzyskać więcej informacji na temat pracy z danymi siatki, zobacz temat Praca z geometrią siatki — informacje.

STEP

Obecnie można importować graficzne dane PMI z pliku STEP 242 pliku przez zaznaczenie opcji Graficzne informacje na temat produktu i wytwarzania.

AnyCAD

Poprawiono wydajność podczas importowania nienatywnych plików CAD programu Inventor, co jest najbardziej zauważalne podczas importowania plików za złożoną strukturą zespołu.

Ogólne

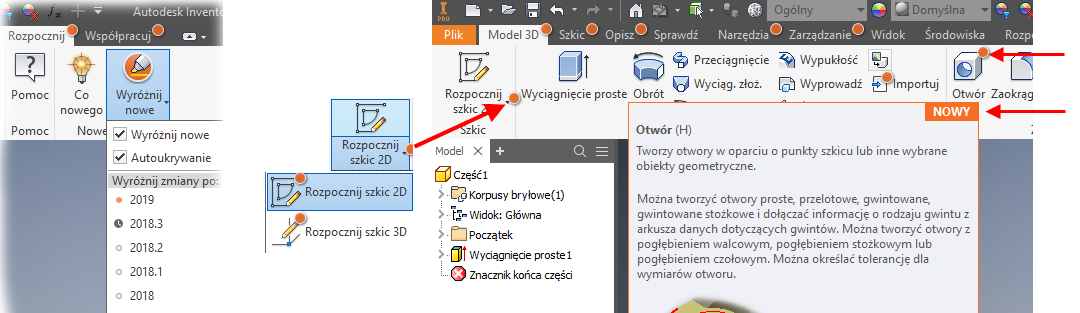

Opcja Wyróżnij nowe dla poleceń na wstążce

Po włączeniu opcji Wyróżnij nowe, która jest domyślnie wyłączona, kolorowe znaczki wyróżniają nowe i zaktualizowane polecenia. Ułatwia to szybkie poznawanie nowych i zaktualizowanych poleceń używanych w procesach projektowania.

W jaki sposób można korzystać z tej funkcji? Załóżmy, że używano wcześniejszej wersji, np. 2018.2, i przechodzisz na wersję 2019. Wybierz z listy pozycję 2018.2, a wszystkie nowe i zaktualizowane polecenia od wersji 2018.2 będą zawierały znaczek. Byłyby to wersje 2018.3, 2019 oraz 2019.1.

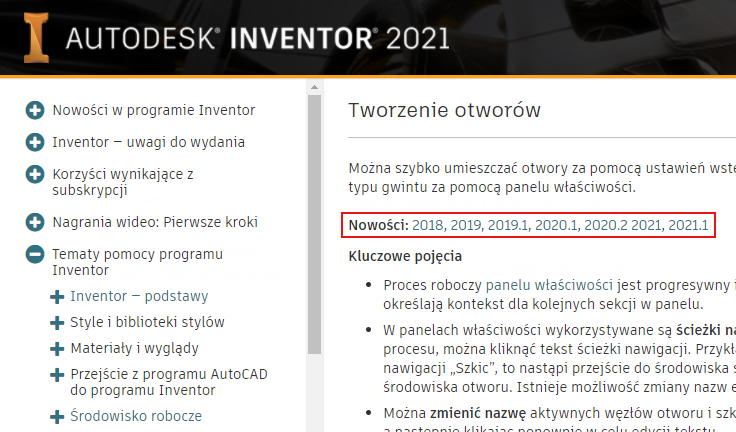

Ponadto w przypadku użycia klawisza F1 w celu przejścia do strony pomocy, gdy ma to zastosowanie, u góry strony widać łącza do tematu Nowości z wyjaśnieniem zmiany w funkcji lub poleceniu.

Aby uzyskać więcej informacji, zobacz temat: Praca ze znaczkami Nowość i Aktualizacja.

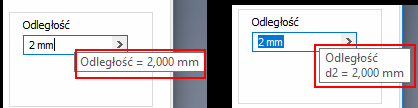

Pola wartości zawierają nazwy parametrów w etykietach narzędzi

W polach wartości obecnie wyświetlana jest nazwa parametru w etykiecie narzędzi. Po umieszczeniu kursora na parametrze zostanie wyświetlona nazwa wraz z wartością.

Oto kilka przykładów porównania wersji 2019.1 (po lewej) z wcześniejszymi wersjami (po prawej):

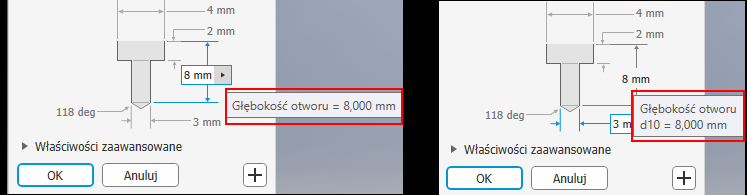

Okno dialogowe

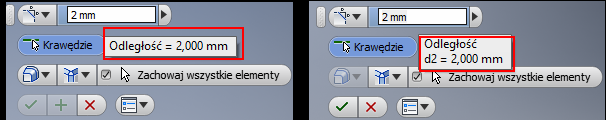

Panel właściwości

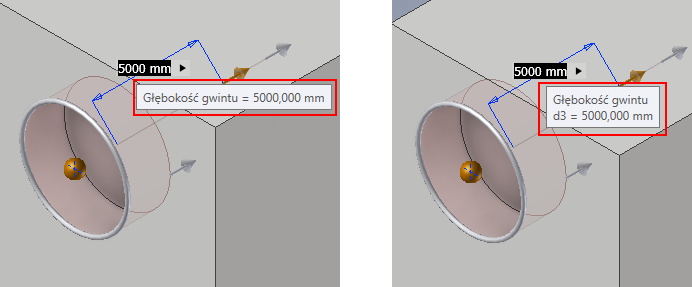

Obszar rysunku

Minipasek narzędzi

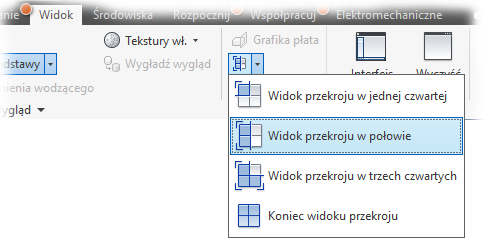

Rzuty przekrojów modelu

Podczas instalowania programu Inventor można wyrazić zgodę na gromadzenie danych. Na podstawie wprowadzonych przez użytkownika danych dotyczących użytkowania programu Inventor polecenie Widok przekroju w połowie jest najczęściej używane w przypadku modeli części i zespołów. W związku z tym w tej aktualizacji polecenie Widok przekroju domyślnie jest ustawiane jako Widok przekroju w połowie w przypadku pierwszego użycia w sesji programu Inventor. Dziękujemy za pomoc w doborze właściwego ustawienia tego narzędzia. Dostęp do polecenia Widok przekroju można uzyskać z kart Widok i Opisz w dokumentach części i zespołów.

Udoskonalenia panelu właściwości

Ścieżka nawigacji

Nazwy elementów i szkiców można edytować z poziomu panelu właściwości. Kliknij tekst ścieżki nawigacji, który chcesz edytować, aby go aktywować. Kliknij ponownie, aby włączyć tryb edycji i zmodyfikować tekst. Naciśnij klawisz Enter, aby zakończyć wprowadzanie zmiany. Nazwa węzła przeglądarki zostanie zaktualizowana po kliknięciu przycisku OK w celu zakończenia otworu.

Ustawienia wstępne

Obecnie w ustawieniach wstępnych przechowywane są informacje o tolerancji dla pól wartości. Dostęp do okna dialogowego Tolerancja można uzyskać z menu rozwijanego. Aby przywrócić brak wartości tolerancji, jako Typ tolerancji ustaw Domyślny i zapisz ustawienie wstępne. Gdy wartość ma tolerancję, kontrolka edycji wartości wyświetla kolorowe tło pod wysuwaną strzałką i w menu rozwijanym.

Aby uzyskać więcej informacji, patrz temat Informacje o panelach właściwości.

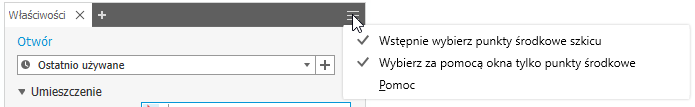

Menu panelu

Polecenie Otwór zawiera nowe wpisy w menu panelu:

  • Wstępnie wybierz punkty środkowe szkicu — zaznaczenie tej opcji spowoduje, że wszystkie nieużywane punkty środkowe szkicu w aktywnym szkicu będą automatycznie wybrane do użycia przez polecenie Otwór, wypełniając każdy punkt środkowy otworem.

  • Automatycznie udostępnij szkic — podczas używania polecenia Otwór, jeśli po kliknięciu przycisku (Utwórz nowy otwór) istnieją nieużywane punkty środkowe szkicu, szkic jest automatycznie udostępniany do użycia przy tworzeniu kolejnego otworu. Jeśli nie chcesz używać szkicu w przypadku następnego otworu albo klikniesz przycisk Anuluj lub naciśniesz klawisz Esc, udostępnianie szkicu zostanie wyłączone. Szkic można udostępnić ręcznie, klikając prawym przyciskiem myszy węzeł szkicu w przeglądarce i klikając polecenie Udostępnij szkic. Automatyczne udostępnianie szkiców jest dostępne tylko w środowisku części.

Informacje zwrotne dotyczące edycji wartości

W przypadku polecenia Otwór, gdy wartość jest niepoprawna, na przykład określona długość gwintu jest większa od głębokości otworu, kolor wartości zmieni się na czerwony, a etykieta narzędzi informuje, że wartość jest niepoprawna, podczas jej wprowadzania. Umożliwia to natychmiastowe poprawienie wartości lub zlokalizowanie innej wartości, która wymaga edycji, aby ta wartość stała się właściwa. Gdy wartość jest poprawna, kolor wartości będzie czarny.

Aby uzyskać więcej informacji, zobacz temat Tworzenie otworów.

Cofnij

Funkcja Cofnij ma nieco inne zachowanie, gdy polecenie wyświetla panel właściwości lub okno dialogowe. Działanie jest następujące:
  • istnieje aktywne polecenie i jest wyświetlane okno dialogowe/panel właściwości: polecenie Cofnij anuluje aktywne polecenie.
  • istnieje aktywne polecenie i nie jest wyświetlane okno dialogowe/panel właściwości: polecenie Cofnij anuluje aktywne polecenie i cofa o jeden krok (tak samo jak w przypadku niezaznaczonej opcji).
  • nie istnieje aktywne polecenie: cofa o jeden krok.

Aktualizacje zawartości pomocy

Następujące strony zostały zaktualizowane na podstawie opcji uzyskanych za pomocą funkcji „Czy te informacje były pomocne?”, którą można znaleźć na każdej stronie tematu.
  • Rysowanie krzywych 3D — podano wyjaśnienie edycji i ulepszono widoczność łącza.
  • Przenoszenie bibliotek pomiędzy narzędziem Desktop Content i serwerem — dodano uwagę Ważne przed krokami zadania. Zaktualizowano informacje o obsługiwanych produktach.
  • Tworzenie części powłoki — dodano informacje dotyczące dostępu.
  • Tworzenie krzywej pomostu — zaktualizowano tytuł, scalono stronę odniesienia ze stroną zadania, zaktualizowano łącze F1.
  • Wstawianie wiązań zestawiających lub równoległych w zespołach — dodano informacje o nowym wiązaniu Oś.
  • Wstawianie wiązania — odniesienie — karta Zespół — dodano informacje o wiązaniu Oś.
  • Dodawanie symbolu chropowatości powierzchni — przeniesiono informacje odniesienia do strony zadania i zaktualizowano ilustrację. Usunięto nagranie wideo w formacie Flash.
  • Zmiana ustawień dokumentów — podano szczegółowe informacje. (2019)
  • Tworzenie rzutów bazowych i prostokątnych — dodano wyjaśnienia dotyczące umieszczania widoków cieniowanych, łącznie z ilustracją. (2019)
  • Formatuj tekst — odniesienie — dodano ilustrację justowania, aby wyjaśnić, w jaki sposób działają opcje wyboru. (2019)
  • Dodano uwagę opisującą sposób przesuwania wskaźnika wymiarów współrzędnościowych rysunku.
  • Dodano łącza do tematów pokrewnych na wielu stronach.
