Filtr selekcji graficznej

Należy otworzyć okno dialogowe, umożliwiające określenie elementów konstrukcji, które będą podświetlone w obszarze rysowania, na jeden z poniższych sposobów:

• Nacisnąć menu Edycja > Zaznacz specjalnie > Filtr selekcji graficznej.
• Kliknij przycisk .

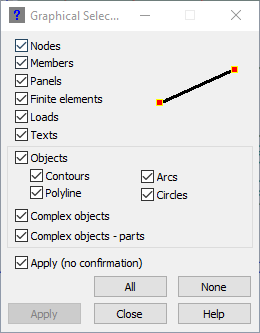

W oknie pokazanym powyżej znajdują się następujące opcje:

Węzły	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są węzły konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym węzły konstrukcji będą wybierane.
Pręty	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są pręty konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym pręty konstrukcji będą wybierane.
Panele	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są panele. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym panele zdefiniowane w konstrukcji będą wybierane.
Elementy skończone	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są elementy skończone generowane dla modelu konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym elementy skończone wygenerowane w konstrukcji będą wybierane.
Obciążenia	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są obciążenia zdefiniowane w konstrukcji (dotyczy graficznego wyświetlania wszystkich obciążeń). Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym obciążenia zdefiniowane w konstrukcji będą wybierane.
Teksty	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierany jest tekst. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym teksty będą wybierane.
Objects	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są wszystkie opcje związane z obiektami (łuki, okręgi, panele, polilinie, kontury itd.). Po wyłączeniu tej opcji wymienione opcje związane z obiektami stają się dostępne.
Kontury	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są kontury zdefiniowane w konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym kontury zdefiniowane w konstrukcji będą wybierane.
Polilinie	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są polilinie zdefiniowane w konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym polilinie zdefiniowane w konstrukcji będą wybierane.
Łuki	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są łuki zdefiniowane w konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym łuki zdefiniowane w konstrukcji będą wybierane.
Okręgi	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są okręgi zdefiniowane w konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym okręgi zdefiniowane w konstrukcji będą wybierane.
Obiekty złożone	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są obiekty złożone (obiekty, które są wynikiem przeprowadzenia operacji wyciągania i przekręcania) utworzone w konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym obiekty złożone utworzone w konstrukcji będą wybierane.
Obiekty złożone — części	Jeżeli opcja ta jest włączona (), w obszarze rysowania wybierane są części obiektów złożonych (obiekt, który używany był do definiowania operacji wyciągania i przekręcania, boki obiektów złożonych oraz dno i przykrycie obiektów złożonych) utworzone w konstrukcji. Jeśli ta opcja jest wyłączona, to podczas graficznej selekcji na ekranie graficznym części obiektów złożonych utworzone w konstrukcji będą wybierane.

W prawej części znajdują się dwa przyciski:

• Wszystkie — Naciśnięcie tego przycisku powoduje, że w oknie dialogowym Filtr selekcji graficznej wybrane zostaną wszystkie opcje.
• Nic — Naciśnięcie tego przycisku powoduje, że w oknie dialogowym Filtr selekcji graficznej nie zostanie wybrana żadna opcja.

W dolnej części okna dialogowego znajduje się opcja Zastosuj bez potwierdzenia. Włączenie tej opcji oznacza, że przycisk Zastosuj jest nieaktywny. Wyłączenie tej opcji oznacza, że przycisk Zastosuj jest aktywny i włączenie opcji w oknie dialogowym musi być potwierdzone naciśnięciem przycisku Zastosuj.
