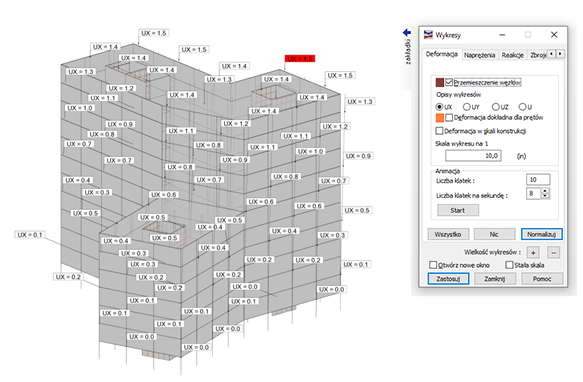

Opisy przemieszczania węzłów mogą być wyświetlane w oddzielnych kierunkach UX, UY i UZ.
Aby lepiej zrozumieć i zmierzyć wpływ przemieszczenia w kontekście danych osi układu współrzędnych, można teraz ocenić zachowanie konstrukcyjne pod względem przemieszczenia w oddzielnych kierunkach lub wartości całkowitej. Wartości przemieszczenia można wyświetlać w wybranym kierunku globalnym X, Y, Z lub jako całkowitą wartość U.
Aby użyć tej funkcji:
- Na karcie Parametry włącz opcję Opis wykresu w postaci etykiet lub tekstu i wybierz kierunek przemieszczenia węzłów, który ma być wyświetlany.
