Metoda zestawienia obciążeń rozkłada obciążenia z kondygnacji na belki, słupy i ściany. Obciążenie jest przenoszone z górnej kondygnacji do kondygnacji poniżej i w dół do fundamentu.
Ta analiza jest głównie zorientowana na szybką, ale jednocześnie informacyjną analizę na wczesnych etapach projektowania, gdzie obciążenia grawitacyjne są niezbędne do podejmowania decyzji projektowych.
Trzy podstawowe cele tej nowej funkcji to:
- Określanie reakcji na fundamentach na bardzo wczesnych etapach projektowania, gdy prace projektowe nad górną częścią budynku są nadal wykonywane.
- Informacje o zachowaniu budynku, aby określić najlepszy rozkład układu słupów.
- Przekazywanie obciążeń na poszczególny obiekty w celu umożliwienia projektowania norm na podstawie obiektów za pomocą tradycyjnych narzędzi inżynierskich do projektowania norm, a nawet arkuszy kalkulacyjnych.

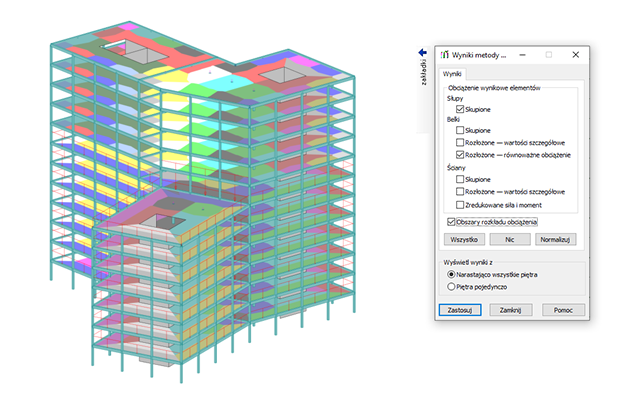

Metoda zestawienia obciążeń udostępnia wyniki analizy konstrukcji w następujących postaciach:

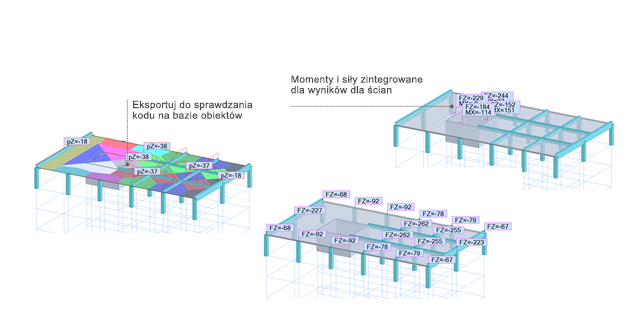

- Wynikowe obciążenia poszczególnych obiektów konstrukcyjnych, takich jak belki, słupy i ściany, pochodzące z rozkładu obciążenia stropu, które mogą być używane jako dane wejściowe obciążenia w zewnętrznych aplikacjach projektowych.
- Siły wewnętrzne w belkach i słupach na podstawie otrzymanych obciążeń wynikowych, które mogą być wykorzystane w wewnętrznych modułach projektowania.
- Reakcje na podporach.
