Informacje o ścianach złożonych

Analogicznie do dachów, stropów i sufitów, które mogą zawierać wiele warstw poziomych, ściany mogą się składać z więcej niż jednej warstwy pionowej lub obszaru. Konstrukcję ścian złożonych pionowo można modyfikować za pomocą różnych narzędzi. Poszczególne warstwy i regiony można dodawać, usuwać lub modyfikować; można też dodawać gzymsy i boniowania w celu dostosowania typu ściany.

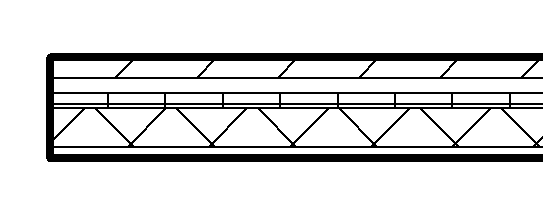

7-warstwowa ściana pokazana w rzucie

Warstwy ścian

W oknie dialogowym Edytuj zespół można zdefiniować właściwości każdej warstwy ściany. Właściwości każdej warstwy ściany są następujące:

• Funkcja — określa, w jaki sposób warstwy elementu złożonego zostaną połączone z przyległymi elementami złożonymi. Zobacz Informacje o stosowaniu funkcji do warstwy konstrukcji złożonej.
• Materiał — przypisany materiał jest używany do grafiki i analizy. Zobacz Informacje o materiałach w geometrii złożonej.
• Grubość — definiuje grubość warstwy. Warstwy, do których przypisano funkcję membrany, mogą mieć grubość 0.
• Zawinięcia — określa, czy warstwa będzie zawijana na końcach ścian lub na elementach wstawianych w ścianach (drzwiach i oknach). Zobacz temat Informacje o zawijaniu warstw.
• Materiał konstrukcyjny — jedna warstwa między granicami warstwy nośnej ściany może być ustawiona jako Materiał konstrukcyjny. Zasób fizyczny materiału przypisanego do tej warstwy jest używany w analitycznym modelu konstrukcyjnym. Warstw poza granicami warstwy nośnej ściany nie można przypisać jako materiału konstrukcyjnego.
• Zmienna — jedna warstwa ściany złożonej może być ustawiona jako zmienna. Ściany z tylko jedną warstwą także można ustawić jako zmienne. Po wykonaniu tej czynności dla parametru wystąpienia przekroju poprzecznego ściany oprócz opcji Pionowy i Pochyły dostępny staje się wybór opcji Zwężony. We właściwościach typu ściany ustaw domyślne kąty (od pionu) wymagane dla powierzchni wewnętrznej i powierzchni zewnętrznej typu ściany zwężonej. Kąt zostanie zastosowany do warstwy zmiennej ściany. Wszystkie warstwy z wyjątkiem warstwy zmiennej będą miały stałą grubość. Zobacz temat Właściwości typu ściany.

  Jeśli jest ustawiona warstwa o zmiennej grubości, nie można zmienić konstrukcji pionowej ściany złożonej. Narzędzia Podziel, Scal i Przypisz warstwy zostaną wyłączone. Zobacz temat Modyfikowanie ścian złożonych.

  Uwaga: W procesach roboczych narzędzia Kopiuj/Monitoruj ustawienie zmiennej warstwy ściany nie zostanie zmienione, jeśli zostanie ono zmodyfikowane w połączonym pliku po skopiowaniu/monitorowaniu ściany. W takim przypadku należy zmienić typ ściany ręcznie lub przenieść normy projektowe z połączonego pliku.

Rzędy warstw: odpowiadają regionom lub warstwom ścian

Warstwa jest przypisana do jednego wiersza. Jej grubość jest stała, równa wysokości ściany. Możesz zmienić jej grubość w rzędzie przypisanym do niej. Do każdej warstwy można także przypisać materiał.

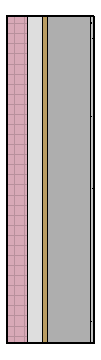

Warstwa ściany: stała grubość, rozciągająca się na wysokość ściany.

Regiony ścian

Region jest dowolnym kształtem w ścianie, który nie spełnia warunków warstwy. Regiony mogą mieć stałą lub zmienną grubość. Jeśli region ma stałą grubość, w rzędzie przypisanym do regionu pojawia się wartość numeryczna. Jeśli region posiada różną grubość, wartość wtedy jest zmienna. Grubości regionu nie można zmienić w przypisanym do niego rzędzie. Wartość grubości jest wyświetlana jako nieaktywna, co wskazuje, że jest niedostępna dla modyfikacji. Możesz zmienić tylko graficznie jego grubość i wysokość w panelu podglądu.

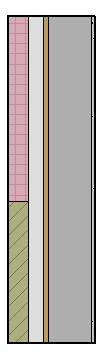

Regiony: warstwa wykończenia ściany podzielona na regiony.

Warstwa nośna ściany

Warstwy ściany umieszczone między wierszami „granicy warstwy nośnej” w oknie dialogowym Edytuj zespół definiują „warstwę nośną” ściany. Definicja warstwy nośnej ściany jest używana, gdy oś warstwy nośnej lub powierzchnie warstwy nośnej są używane do ustalenia linii położenia ściany. Zobacz temat Informacje o linii położenia ściany.

Ponieważ grubość warstwy nośnej może się różnić w ścianach warstwowych, oś warstwy nośnej i linia położenia powierzchni warstwy nośnej są określone według grubości warstwy nośnej na dole ściany. Jeśli na przykład warstwa nośna ściany jest grubsza na górze niż na dole i jeśli linię położenia określisz jako oś konstrukcyjną, oś ta będzie mierzona pomiędzy dolnymi obwiedniami warstwy nośnej.

Podczas wymiarowania oś warstwy nośnej ściany i powierzchnie warstwy nośnej ściany są ustawieniem opcjonalnym umieszczania linii pomocniczej.

Ustaw nadpisania widoczności i grafiki na rzutach, aby wyłączyć widoczność warstw nienośnych ściany.

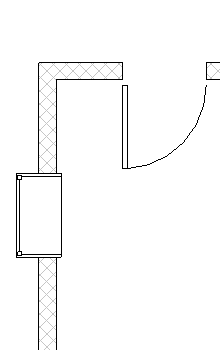

Widoczne warstwy nienośne

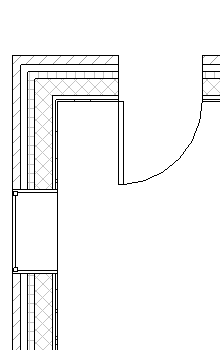

Nadpisane/ukryte warstwy nienośne

Uwaga: Ponieważ warstwy ścian nie są wyświetlane przy niskim poziomie szczegółowości, nadpisanie widoczności i grafiki warstw nienośnych ścian nie wpływa na wyświetlanie ściany.
