Wyświetl właściwości rzędnej dla elementów MEP.
Następujące parametry rzędnej są dostępne w elementach MEP: kanał, rura, drabinka kablowa, rura kablowa, kanał produkcyjny, rurociąg produkcyjny, odwadnianie produkcyjne. Wszystkie parametry można oznaczać i umieszczać w zestawieniach oprócz parametrów elewacji opartych na punktach. Takie parametry można oznaczać, ale nie można ich umieszczać w zestawieniach.

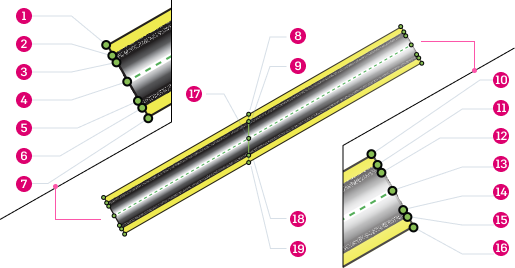

| Parametr | Opis |
|---|---|
| Wiązania | |
 Górna rzędna izolacji na dolnym końcu
|
Definiuje rzędną u góry izolacji przy końcu dolnym. |
 Górna rzędna na dolnym końcu
|
Definiuje rzędną na górze końca dolnego. |
 Rzędna górnego sklepienia na dolnym końcu
|
Definiuje rzędną na górze wewnętrznej dolnego końca rury. |
 Rzędna osi na dolnym końcu
|
Definiuje rzędną na osi końca dolnego. |
 Rzędna dolnego sklepienia na dolnym końcu
|
Określa rzędną przy wewnętrznej podstawie dolnego końca rury. |
 Dolna rzędna na dolnym końcu
|
Definiuje rzędną na dole dolnego końca. |
 Dolna rzędna izolacji na dolnym końcu
|
Określa rzędną u dołu izolacji przy końcu dolnym. |
 Górna rzędna izolacji w punkcie
|
Definiuje rzędną na górze izolacji. |
 Górna rzędna punktu
|
Definiuje rzędną na górze. |
 Górna rzędna izolacji na górnym końcu
|
Definiuje rzędną górnej części izolacji górnego końca. |
 Górna rzędna na górnym końcu
|
Definiuje rzędną na górze końca górnego. |
 Rzędna górnego sklepienia na górnym końcu
|
Definiuje rzędną przy górnej części wewnętrznej górnego końca rury. |
 Rzędna osi na górnym końcu
|
Definiuje rzędną na osi końca górnego. |
 Rzędna dolnego sklepienia na górnym końcu
|
Definiuje rzędną przy wewnętrznej podstawie górnego końca rury. |
 Dolna rzędna na górnym końcu
|
Definiuje rzędną u dołu górnego końca. |
 Dolna rzędna izolacji na górnym końcu
|
Definiuje rzędną u dołu izolacji górnego końca. |
 Rzędna osi w punkcie
|
Definiuje rzędną na osi. |
 Dolna rzędna punktu
|
Definiuje rzędną u dołu. |
 Dolna rzędna izolacji w punkcie
|
Definiuje rzędną u dołu izolacji. |
