Program Revit oferuje 2 standardowe metody określania rozmiaru rury:
- Tarcie
- Szybkość
Opcje w oknie dialogowym Rozmiar rury umożliwiają wybranie samej metody (wybierz opcję Tylko) lub w połączeniu z innymi (wybierz opcję Oraz lub Lub).

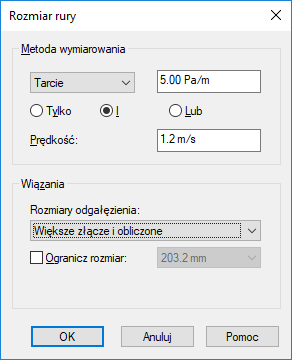

Metoda wymiarowania — tarcie

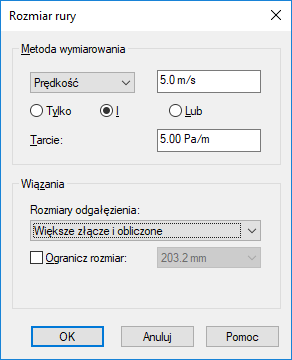

Metoda wymiarowania — szybkość
Jeśli wybierzesz opcję Oraz, rozmiar rury musi być zgodny zarówno z tarciem, jak i z prędkością przepływu. Jeśli wybierzesz Lub, rozmiar rury musi być zgodny z jedną z tych reguł. Następujące wykresy pokazują różnice pomiędzy opcjami Lub i Oraz:
Metoda wymiarowania rur — Tarcie (
) Oraz Prędkość (
)
Metoda wymiarowania rury na podstawie tarcia () Lub Prędkości przepływu ()
Jak prędkość wpływa na szum i erozję
Prędkość można zwiększyć, jeśli godziny pracy i kryteria powstawania erozji pozostaną zgodne z poniższą tabelą.
| Godziny (w ciągu roku) | Prędkość (stóp/s) |
|---|---|
| 1500 | 1 |
| 2000 | 14 |
| 3000 | 13 |
| 4000 | 10 |
| 6000 | Połączenie |
