Za pomocą tego narzędzia można ręcznie utworzyć okablowanie między komponentami elektrycznymi w projekcie.
Podczas dodawania połączeń między urządzeniami nie tworzy się obwodu ani nie określa się rozmiarów przebiegów okablowania. Zobacz tematy Tworzenie obwodów i Ustalanie rozmiaru przewodu.
-
W Przeglądarce projektu rozwiń opcję Widoki (wszystkie)
Rzuty, a następnie kliknij dwukrotnie widok, w którym chcesz utworzyć przebieg przewodu.
- Kliknij kartę Systemy panel Elektrycznelistę rozwijaną Przewód, a następnie wybierz styl przewodu.
- W polu Wybór typu wybierz typ przewodu.
Typy przewodów dostępne z użyciem opcji Wybór typu są określone w oknie dialogowym Ustawienia elektryczne.
- Sprawdź na wstążce, czy wybrana jest opcja Oznaczenie w miejscu umieszczenia, aby automatycznie dodawać oznaczenia przewodu.
- Przesuń kursor nad pierwszy komponent, który ma być połączony.
Podczas przesuwania kursora nad komponentami elektrycznymi jest wyświetlane przyciąganie. Okablowanie musi być podłączone do przyciągania złącza.

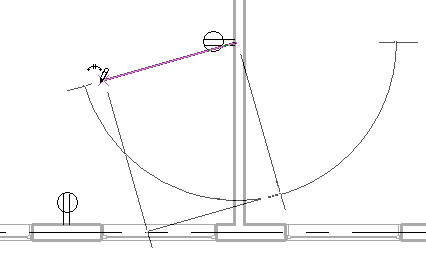

- Kliknij, aby określić początek przebiegu przewodu.
- Przesuń kursor tak, aby wskazywał środek między łączonymi komponentami i kliknij, aby określić punkt środkowy.

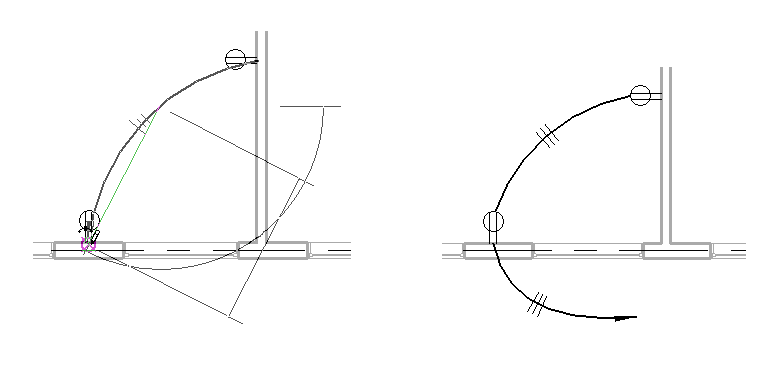

- Przesuń kursor nad następny komponent i kliknij przyciąganie do łącznika, aby określić koniec przebiegu przewodu, tak jak pokazano poniżej, lub kliknij w otwartym obszarze rysunku, aby określić pozycję wyjściową.
- Kliknij przycisk Zmień, aby zamknąć narzędzie.
Styl znaczników, które pojawiają się w przebiegu okablowania, określa się w oknie dialogowym Okablowanie.
